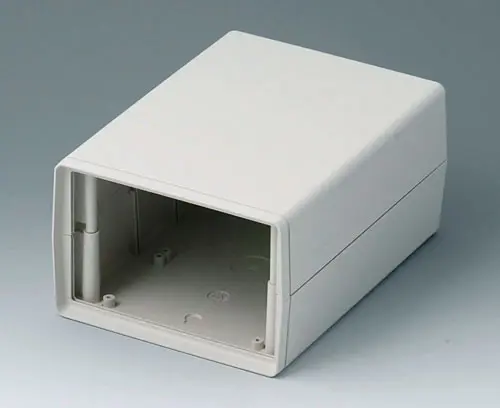

A9413443 BOITIER COQUILLES V 190, Vers. I

A9413443

BOITIER COQUILLES V 190, Vers. I

Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

A9113223 Plaque avant / arrière V, O 190

A9113223

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941344.

Fourniture 1 plaque avant

Fermer

A9113223

Plaque avant / arrière V, O 190
Produit ajouté à votre panier
Verre acrylique
rouge transparent
124,2x79,6x1,5mm
A9114221 Plaque avant / arrière V, O 190

A9114221

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941344.

Fourniture 1 plaque avant

Fermer

A9114221

Plaque avant / arrière V, O 190
Produit ajouté à votre panier
Aluminium
anodisé mat
124,2x79,6x1,5mm

Accessoires "protection"

A9113150 Bandes de contact V, O, G 190

A9113150

Bandes de contact V, O, G 190 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9113150

Bandes de contact V, O, G 190
Produit ajouté à votre panier
Aluminium

Accessoires "muraux/support"

A9204108 Pattes de fixation

A9204108

Pattes de fixation Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.

Fourniture 4 pattes de fixation

Fermer

A9204108

Pattes de fixation
Produit ajouté à votre panier
PA 6
gris silex RAL 7032
B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9413443

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
138 mm
Profondeur
190 mm
Hauteur
91 mm
Long. circuit imprimé,
partie inférieure
174 mm
Larg. circuit imprimé,
partie inférieure
118 mm
Long. circuit imprimé,
partie supérieure
173 mm
Long. circuit imprimé,
partie supérieure
118 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
320 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
