B4016631 Capot M, convexe
Scroll

B4016631

Capot M, convexe

Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture

1 capot, jeu de montage

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour B4016631

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B4016117 DATEC-TERMINAL M, Vers. I

B4016117

DATEC-TERMINAL M, Vers. I Boitier de base avec emplacement de bornes. La surface portant les éléments de commande à inclinaison ergonomique peut recevoir au choix une plaque profil, un couvercle ou une plaque frontale. Il convient au montage de cartes en format Europe.

Version Boitier de base sans fente

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage

Fermer

B4016117

DATEC-TERMINAL M, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x272x101mm
IP 54 opt.
B4016217 DATEC-TERMINAL M, Vers. II

B4016217

DATEC-TERMINAL M, Vers. II Boitier de base avec boite à bornes. Surface de commande à inclinaison ergonomique permettant l’utilisation d’un capot et d’une plaque avant MH, articles séparés.

Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la charnière assurent une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table.

Convient pour la mise en place de cartes Europe de format 100 x 160 mm.

Version Avec deux évidements pour charnière resp. fermeture rapide

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière et fermeture rapide

Fermer

B4016217

DATEC-TERMINAL M, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x272x101mm
IP 54 opt.
B4016317 DATEC-TERMINAL M, Vers. III

B4016317

DATEC-TERMINAL M, Vers. III Boitier de base avec boite à bornes. Surface de commande à inclinaison ergonomique permettant l’utilisation d’un capot et d’une plaque avant MH, articles séparés.

Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la serrure empêchent l’accès non autorisé aux éléments de commande et d’affichage. Lorsque l’on ouvre le capot, une charnière retient ce dernier et assure une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table. Clé identique pour toutes les serrures.

Convient pour la mise en place de cartes Europe de format 100 x 160 mm.

Version Avec deux évidements pour charnière resp. fermeture rapide, ce pendant avec une ouverture pour la serrure

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière, fermeture rapide et serrure

Fermer

B4016317

DATEC-TERMINAL M, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x272x101mm
IP 54 opt.

Accessoires pour compléter

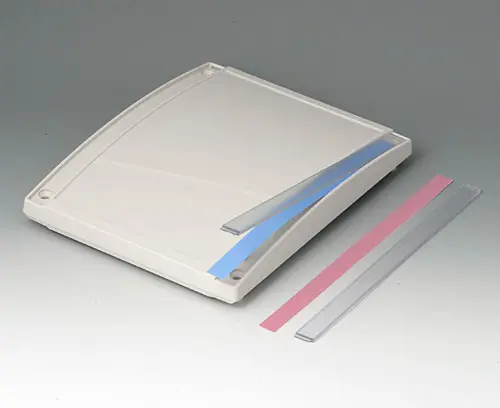

B4016671 Bande d'obturation M / L

B4016671

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016671

Bande d'obturation M / L
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B4016677 Bande d'obturation M / L

B4016677

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016677

Bande d'obturation M / L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour B4016631

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC (UL 94 V-0)
Couleur
transparent
Standards
conforme RoHS
conforme REACH
Largeur
168 mm
Profondeur
220 mm
Hauteur
29 mm
Long. circuit imprimé,
partie inférieure
209 mm
Larg. circuit imprimé,
partie inférieure
128 mm
Longueur clavier
203,2 mm
Largeur clavier
128,8 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
222 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
