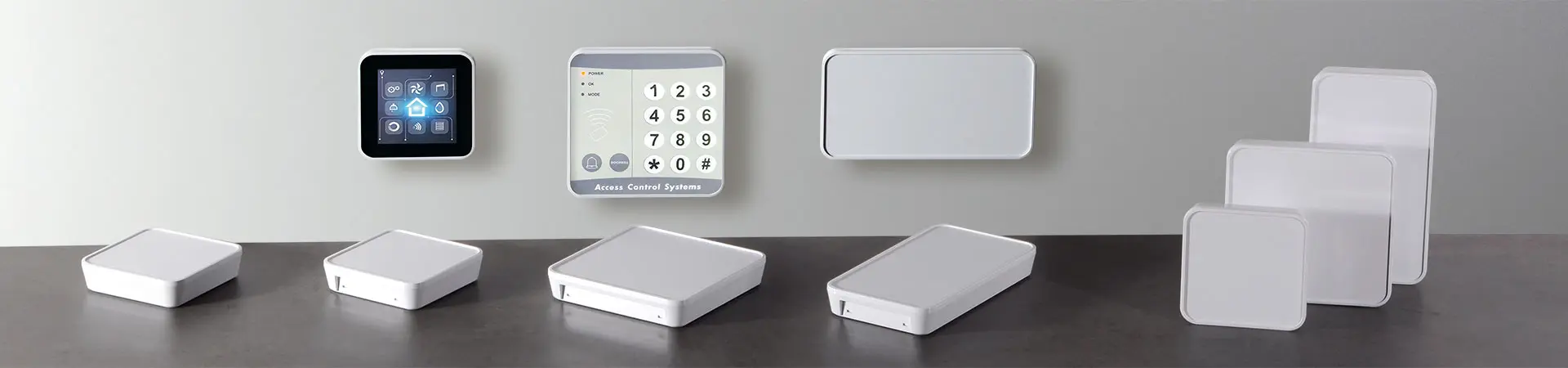

Smart-Panel

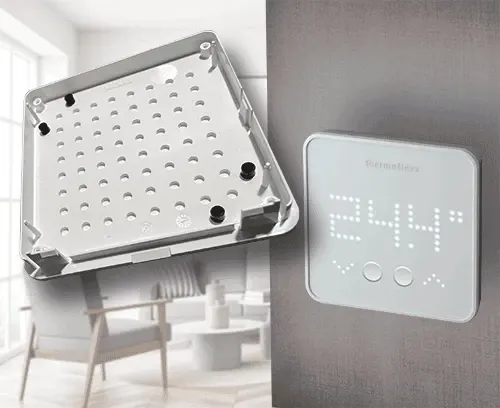

Elegante contenitore a muro per moderne centraline di comando

Nella serie di contenitori SMART-PANEL si possono integrare sistemi intelligenti per comandare e monitorare agevolmente l’intera gestione di impianti tecnici di edifici. L’aspetto elegante si inserisce perfettamente negli ambienti moderni sia di abitazioni che di locali per attività professionali e industriali.

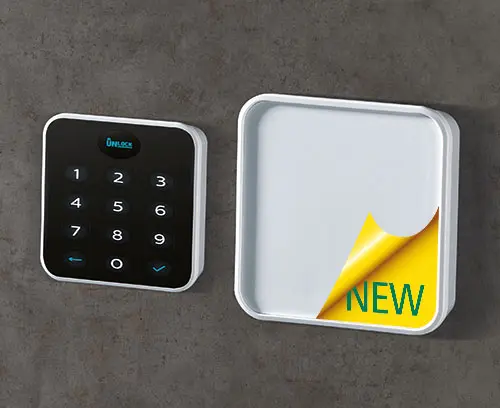

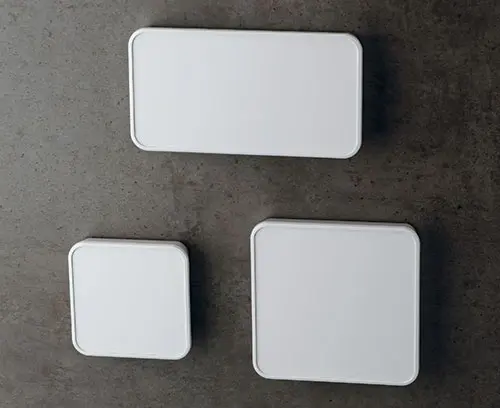

  • Contenitore dal design snello in 3 misure: quadrato 84 x 84 mm e 114 x 114 mm, rettangolare 155 x 84 mm

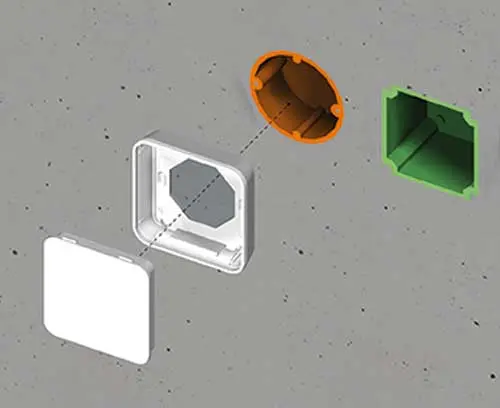

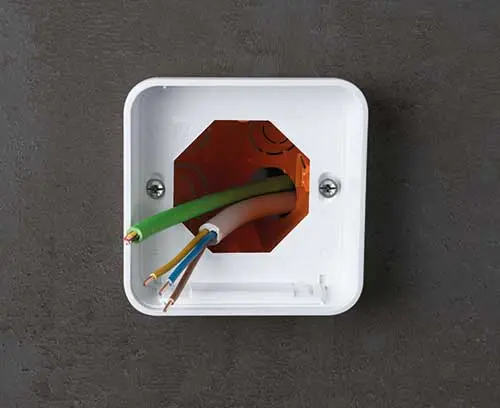

  • Predisposto per il montaggio su comuni scatole da incasso/per pareti leggere
    S84/E155: con apertura di installazione max. di 61 mm / scatole doppie e scatole di installazione internazionali più grandi fino a max. 150 mm di altezza/61 mm di larghezza
    S114: per scatole standard più grandi fino a max. 100 mm di altezza/100 mm di larghezza
  • Estetica interessante – parte inferiore levigata a specchio, parte superiore con superficie finemente strutturata
  • Materiale V0 di elevata qualità ASA+PC-FR in bianco traffico (RAL 9016)

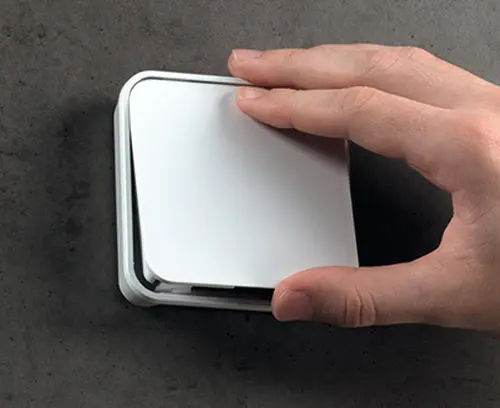

  • Montaggio pratico e senza viti del contenitore con funzione a scatto – presenta vantaggi essenziali per le successive operazioni di collegamento sul posto
  • Superficie piana arretrata per connettori USB, Mini USB ecc. e per aprire il contenitore con un sistema di sblocco separato (a coppie tra gli accessori)

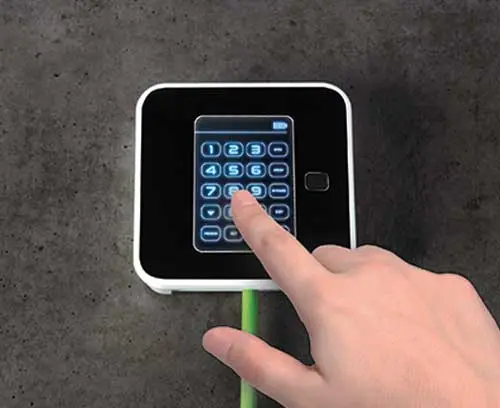

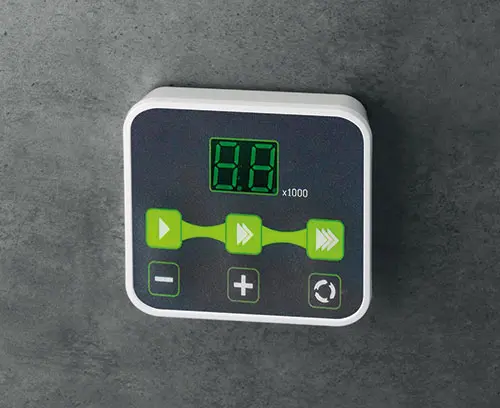

  • Superficie di comando incavata per proteggere tastiera a membrana, elementi di indicazione e comando, touchscreen e molto altro ancora

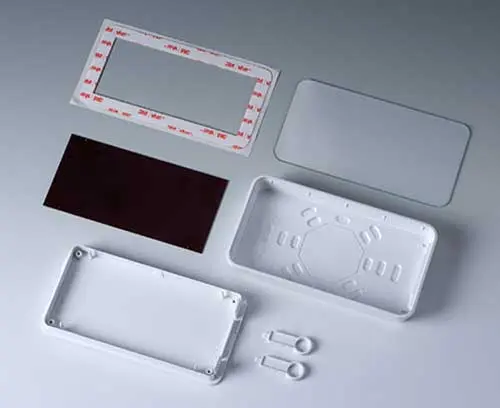

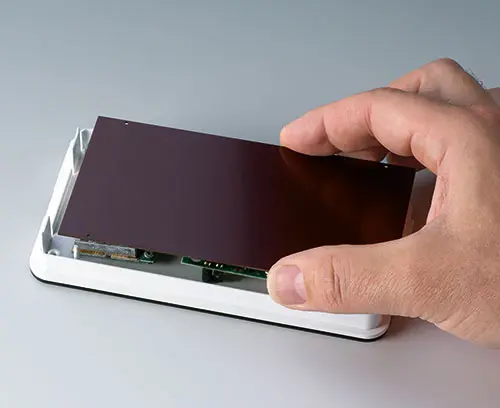

  • Montaggio dei componenti nella parte superiore. Il foglio fenolico di carta come accessorio ad innesto (misura S114 su richiesta - quantità minima 100 pz.) protegge se necessario i componenti elettronici sottostanti da danni durante il montaggio/gli interventi

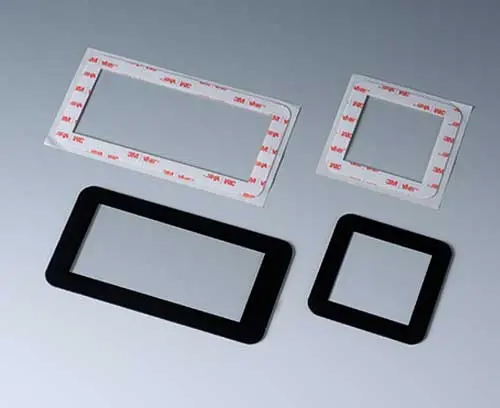

  • Lastra in vetro per applicazioni di alto livello qualitativo compresa nel programma di accessori (misura S114 su richiesta - quantità minima 100 pz.), ad es. per l’impiego di display ecc. Stampa digitale sul retro possibile su richiesta.

Commenti del designer

"Questo contenitore ha un'estetica fantastica!
Il design classico soddisfa le esigenze più elevate degli ambienti delle abitazioni e degli edifici moderni. Il lato superiore, il volto del contenitore, è il fulcro della progettazione, l’interfaccia utente è inquadrato solo da un sottile bordo mentre la base si fa più discreta.
L’effetto differenziato dell’alternanza tra le superfici lucide e finemente strutturate, tra il materiale plastico e il vetro impiegati, nonché l’eleganza e la precisione degli elementi di design metteranno in evidenza al meglio la qualità del vostro prodotto. Il contenitore può essere inoltre montato in modo veloce, sicuro e non visibile: dall’esterno non vede nulla che riveli come viene avvitato alla parete, niente punti di fissaggio, niente fughe."
Martin Nußberger, polyform Industrie Design

Crea PDF
  • Video
  • Esempi di applicazione

Application fields

Ideale per applicazioni elettroniche stazionarie in interni:

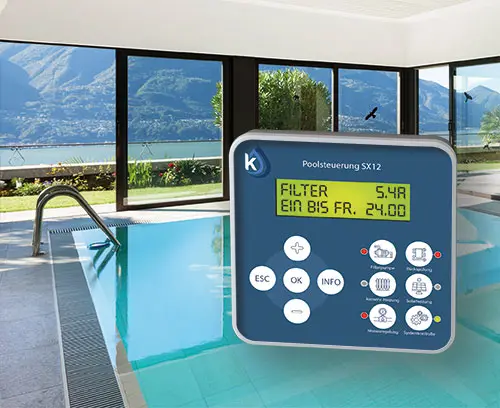

  • Gestione di impianti tecnici di edifici
  • SMART-HOME
  • IoT/IIoT
  • Ufficio
  • Comunicazione senza fili
  • Metrologia e tecnica di regolazione
  • Tecnica medicale e di laboratorio, health care

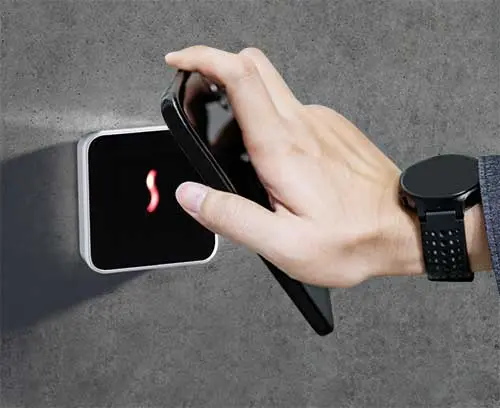

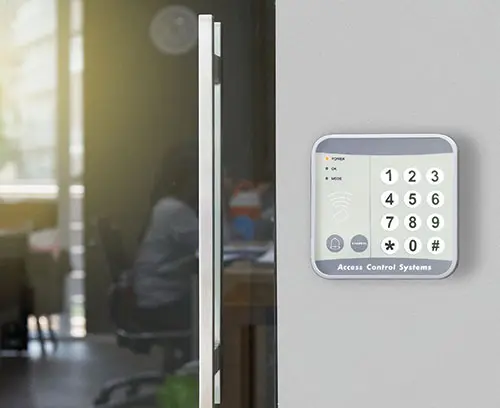

  • Tecnica di sicurezza
  • Seleziona tutti gli articoli
  • Accessori

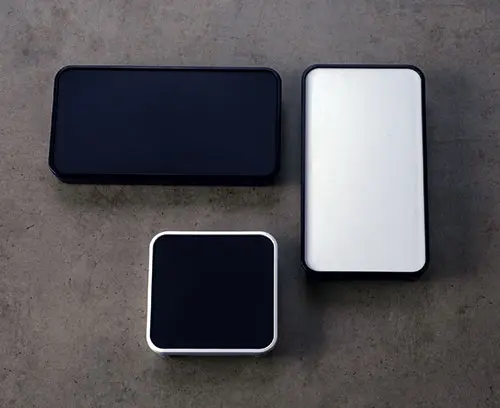

  • Modifiche specifiche del cliente

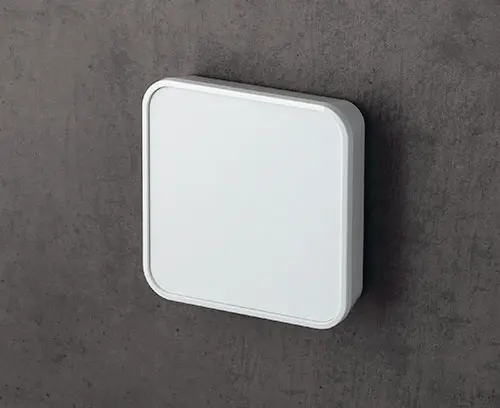

C6402107 SMART-PANEL S84

C6402107

SMART-PANEL S84 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Chiudi

C6402107

SMART-PANEL S84
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
84x84x21,3mm
IP 40

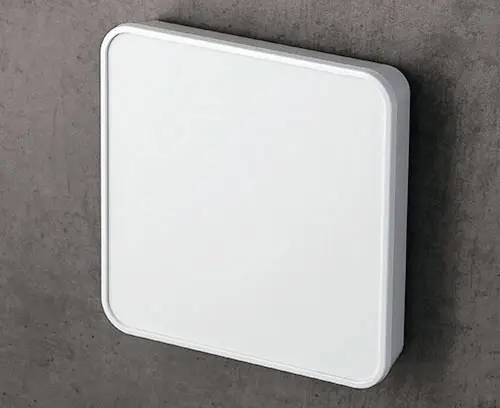

C6404107 SMART-PANEL S114

C6404107

SMART-PANEL S114 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Chiudi

C6404107

SMART-PANEL S114
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
114x114x21,3mm
IP 40

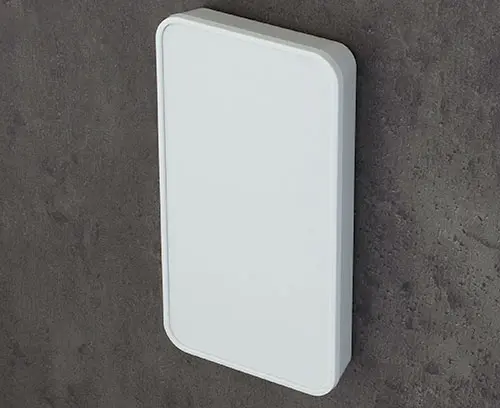

C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Chiudi

C6406107

SMART-PANEL E155
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
155x84x21,3mm
IP 40
A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Chiudi

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
Prodotto aggiunto alla lista
Stainless steel

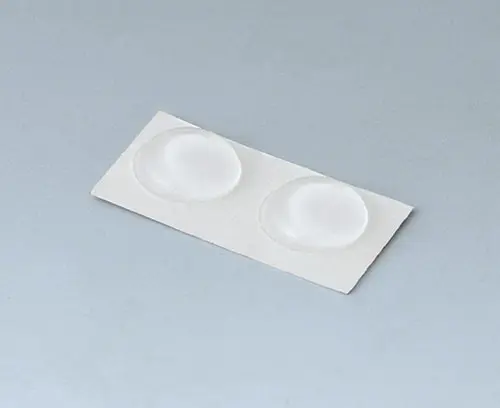

A9210180 Anti-slide feet 10,1 x 1.8 mm

A9210180

Anti-slide feet 10,1 x 1.8 mm Rubber feet with self-adhesive foil facilitate a secure position.

Supply 2 rubber feet

Chiudi

A9210180

Anti-slide feet 10,1 x 1.8 mm
Prodotto aggiunto alla lista
transparent

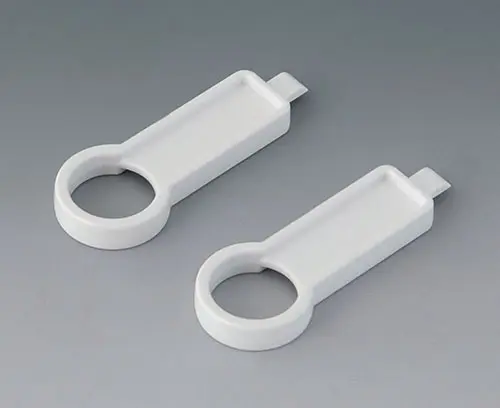

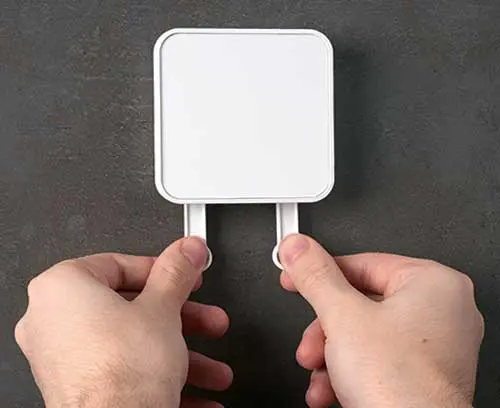

C6502010 Opening tool set

C6502010

Opening tool set Special tool set for SMART-PANEL enclosures. The set includes two identical tools which are used to easily and reliably open the enclosures. We recommend using both opening tools together at the same time. The tools are moulded in plastic and have a specially designed tip allowing them to be used precisely in the narrow release apertures on the underside of the enclosure. The set is ideal for on-site service technicians allowing them to gently open sensitive electronic/electrical equipment when needed.

Supply 2 opening tools

Chiudi

C6502010

Opening tool set
Prodotto aggiunto alla lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016

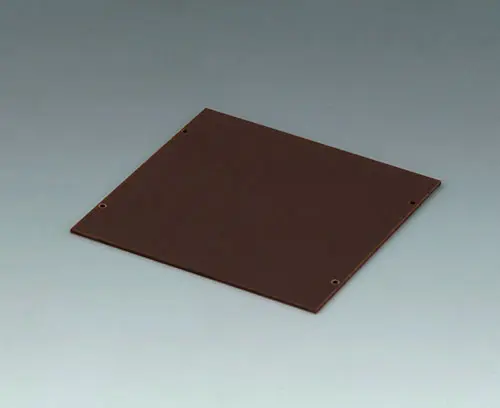

C6502011 Hardboard protection plate S84

C6502011

Hardboard protection plate S84 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities.

Supply 1 hardboard plate

Chiudi

C6502011

Hardboard protection plate S84
Prodotto aggiunto alla lista
65x67x1mm

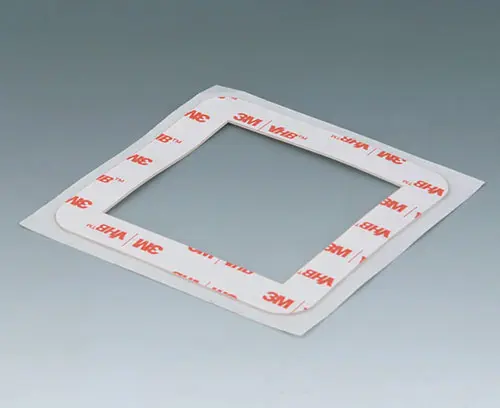

C6502012 Adhesive foil S84

C6502012

Adhesive foil S84 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Chiudi

C6502012

Adhesive foil S84
Prodotto aggiunto alla lista

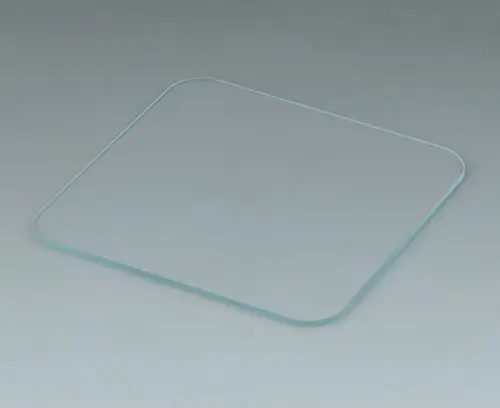

C6502013 Glass panel S84

C6502013

Glass panel S84 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Chiudi

C6502013

Glass panel S84
Prodotto aggiunto alla lista
Glass
clear
78,75x78,75x1,6mm

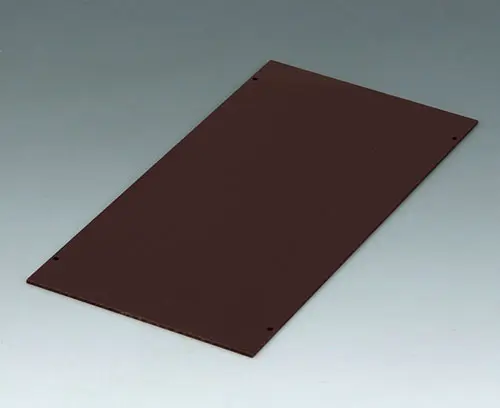

C6506011 Hardboard plate E155

C6506011

Hardboard plate E155 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities..

Supply 1 hardboard plate

Chiudi

C6506011

Hardboard plate E155
Prodotto aggiunto alla lista
136x67x1mm

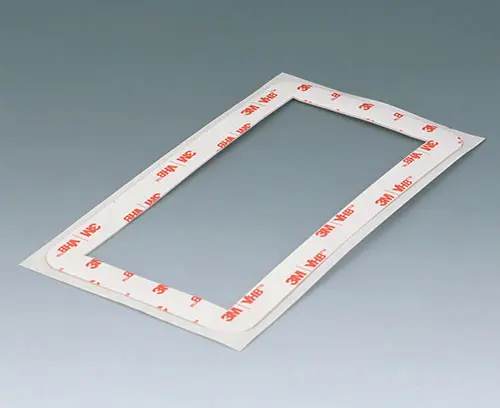

C6506012 Adhesive foil E155

C6506012

Adhesive foil E155 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Chiudi

C6506012

Adhesive foil E155
Prodotto aggiunto alla lista

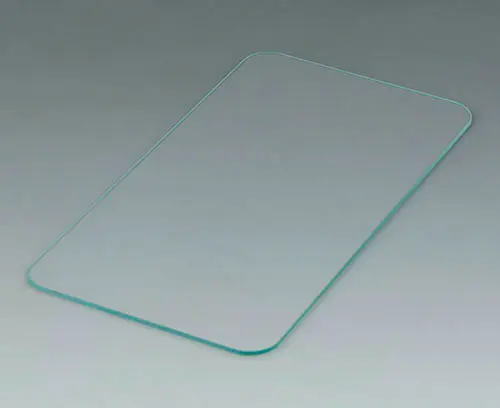

C6506013 Glass panel E155

C6506013

Glass panel E155 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Chiudi

C6506013

Glass panel E155
Prodotto aggiunto alla lista
Glass
clear
149,75x78,75x1,6mm

Opzioni prodotto per Smart-Panel

Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
