Smart-Terminal

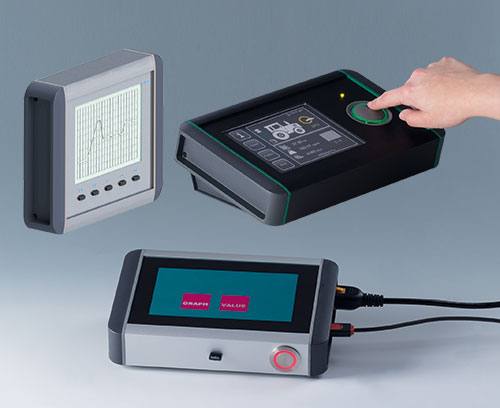

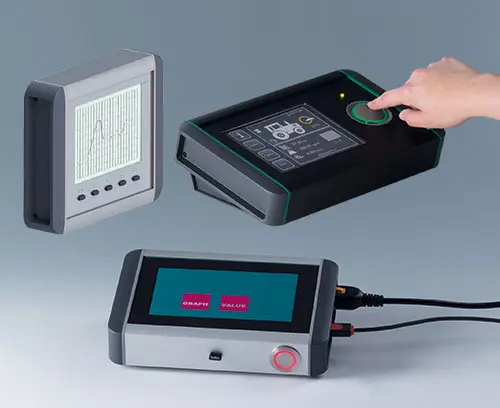

Wyrafinowane, obudowy z profili aluminiowych do centralnych jednostek obsługi

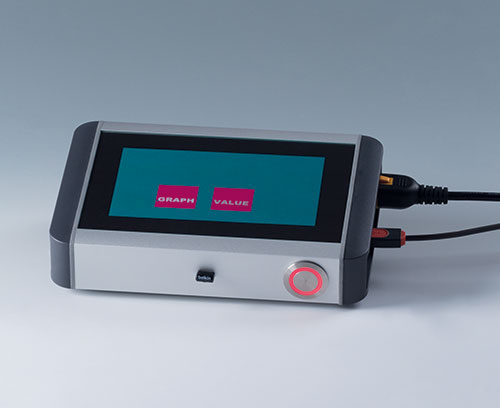

Nasze obudowy z aluminiowych profili wyróżniają się wysokiej jakości anodyzowanym, matowym wykończeniem. Te solidne, eleganckie i wysoce atrakcyjne obudowy zapewniają dużo przestrzeni do instalacji elektronicznych, na przykład do ekranu dotykowego, modułów wyświetlaczy, PCB itp. Różnorodność zalet technicznych, indywidualne długości profilu na życzenie oraz kreatywne, designerskie opcje zapewniają, że SMART-TERMINAL gwarantuje doskonałość w zakresie obudów wyświetlaczy przemysłowych.

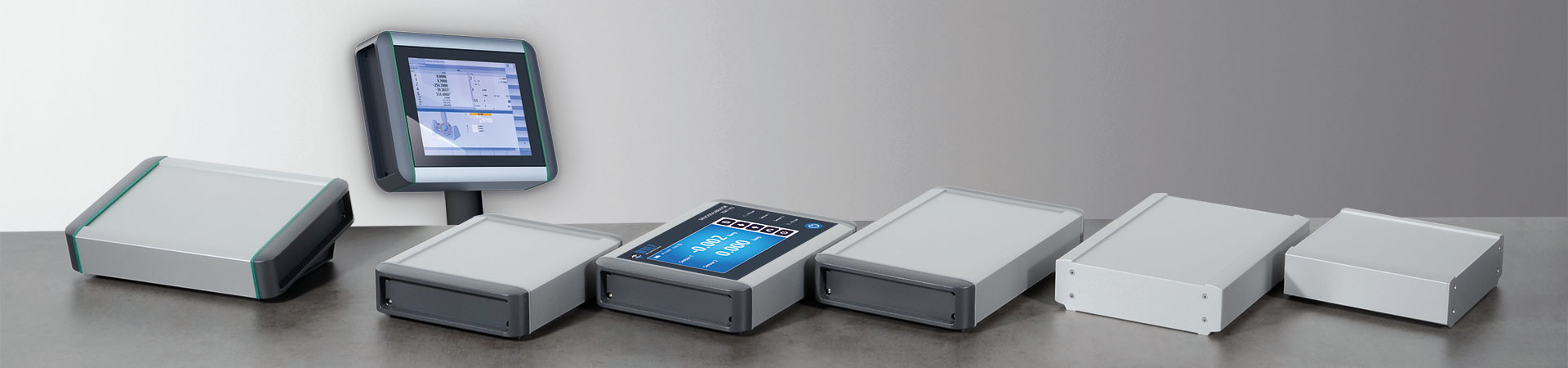

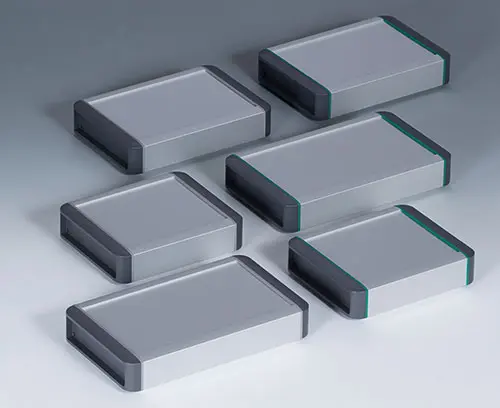

  • 3 podstawowe obudowy o długości profili 160 mm, 200 mm i 240 mm (ogólna długość obudowy z tylnymi pokrywami + 42 mm z tylnymi płytami + 4 mm), szerokość 170 mm, wysokość 50 mm
  • pokrywy w kolorze lava (podobnej do antracytu), wykonane z wysokiej jakości tworzywia sztucznego ASA+PC-FR
  • designerskie uszczelnienia wykonane z materiału TPV w kolorach volcano lub zielonym

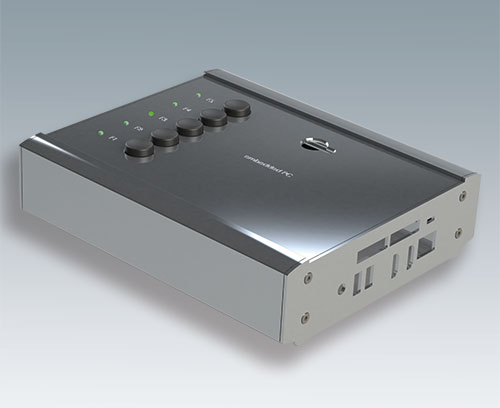

  • opcjonalnie dostępne z prostą płytą aluminiową jako boczną płytą końcową
  • wysoce uniwersalne design można wykorzystywać na blacie oraz ścianie
  • wgłębienia w górnej części umożliwiające instalację foli i ochrony wyświetlaczy, klawiatur membranowych oraz elementów obsługowych
    (SMART-TERMINAL 160: 5.7"/14 cm; SMART-TERMINAL 200 & 240: 7"/17,8 cm)
  • poziome prowadnice PCB i kanały śrubowe wewnątrz obudowy

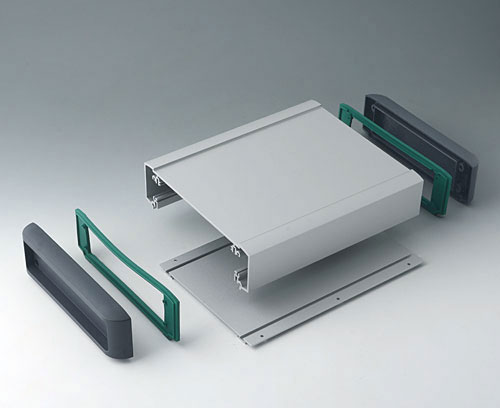

  • dwuczęściowy profil aluminiowy ułatwia montaż obudowy i instalację komponentów, bez widocznych śrub mocujących
  • płaski obszar umożliwiający łatwą instalację interfejsów

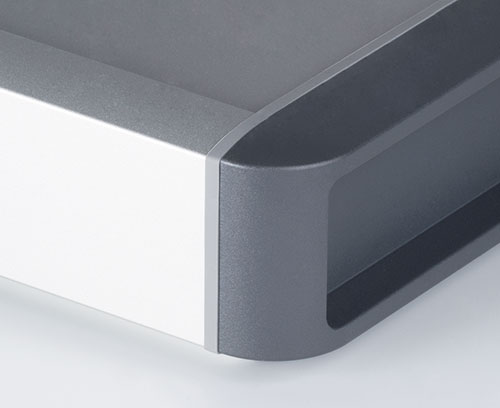

  • pokrywy boczne z obszarem zagłębionym w celu zapewnienia ochrony przewodów i złącz
  • opcjonalne akcesoria: element do zawieszenia ściennego do ergonomicznego kąta 12 stopni, zestaw nakrętek o kwadratowych główkach do montażu PCB
    specjalne rozmiary i wersje

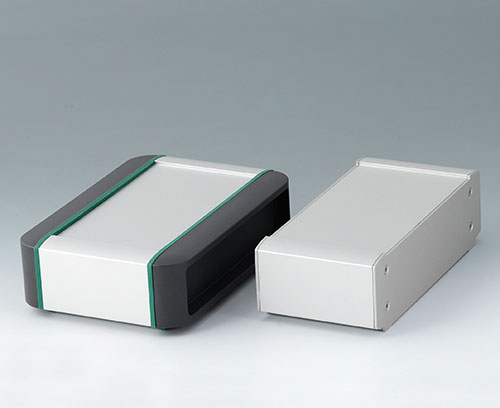

  • indywidualna długość profu zgodne ze specyfikacją klienta
  • na życzenie możliwość dostarczenia designerskich uszczelek i pokryw w innych kolorach w ramach uzupełnienia cechami kreatywnymi i wizualnymi, minimalna ilość zamówienia: 200 szt.
Wygeneruj PDF
  • Wideo
  • Przykłady aplikacji

Obszary zastosowań

  • Sprzęt peryferyjny i interfejs
  • Sprzęt biurowy
  • Technologia komunikacyjna
  • Inżynieria bezpieczeństwa
  • Biometryka
  • Technologia medyczna i laboratoryjna
  • Służba zdrowia.

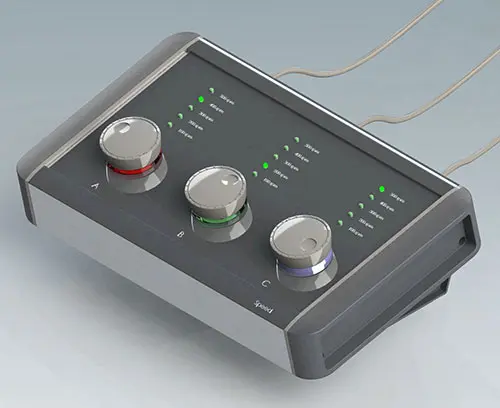

  • Automatyka
  • Systemy pomiarów i systemy sterowania
  • Wersje
  • Akcesoria
  • Dokumenty katalogowe
  • Opcje dostosowywania

Wybierz poniżej wersję / rozmiar lub przejrzyj pełną listę produktów.

A0330080 Screw M3 x 8 mm (T10)

A0330080

Screw M3 x 8 mm (T10) For fastening PCBs and board assemblies on the top profile of the SMART-TERMINAL enclosures.

Supply 1 screw

Zamknij

A0330080

Screw M3 x 8 mm (T10)
produkt został dodany do twojej listy
Stainless steel
A0399T10 Torx T10 screwdriver

A0399T10

Torx T10 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Zamknij

A0399T10

Torx T10 screwdriver
produkt został dodany do twojej listy
A9209229 Anti-slide feet 8.5 x 2.2 mm

A9209229

Anti-slide feet 8.5 x 2.2 mm For SMART-TERMINAL enclosures fitted with the aluminium end plates.
These self-adhesive rubber feet ensure stable positioning and/or make sure the enclosure does not slip.
4 rubber feet required per enclosure.

Supply 2 rubber feet

Zamknij

A9209229

Anti-slide feet 8.5 x 2.2 mm
produkt został dodany do twojej listy
black
B3500001 Set of M3 square-head nuts

B3500001

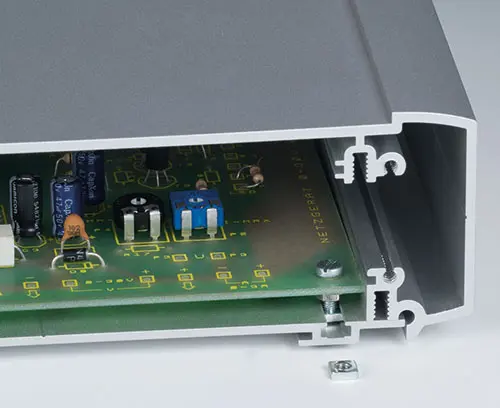

Set of M3 square-head nuts For mounting a PCB or mounting plate on the base profile of the SMART-TERMINAL enclosure. The square-head nuts can be positioned anywhere within the T-grooves in the base profile, depending on the installation configuration.

Supply 4 M3 square-head nuts

Zamknij

B3500001

Set of M3 square-head nuts
produkt został dodany do twojej listy
Steel
B3507020 Wall suspension element

B3507020

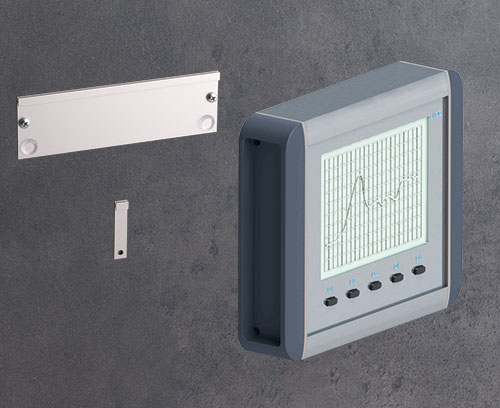

Wall suspension element Two-piece design for secure and flush mounting of the SMART-TERMINAL enclosure.
Installation: Fix the anti-slip pads supplied (to prevent the enclosure from being pushed to the side) on the wall suspension element, and then screw the wall suspension element to the wall, or a flat machine front panel. Insert the tongue on the back of the enclosure, in the centre, and hang the enclosure onto the wall suspension element and mount on the wall or similar with a screw (not supplied).

Supply 1 wall suspension element, 1 wall suspension tongue, 2 anti-slip pads (self-adhesive)

Zamknij

B3507020

Wall suspension element
produkt został dodany do twojej listy
Aluminium
B3507030 Case canting kit

B3507030

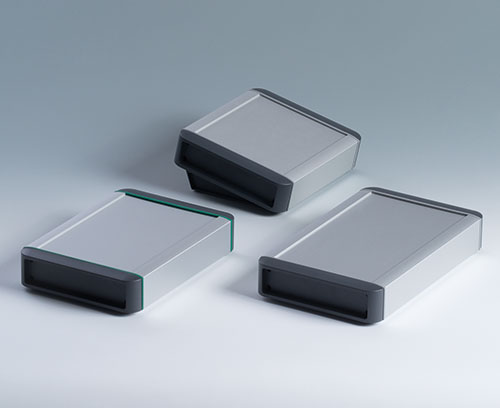

Case canting kit Cants the enclosure by 12° to provide an ergonomic angle for reading displays and operating the device on a table. The rubber feet included in the supply ensure that the desk-top enclosure does not slip.
Rational assembly – no additional screw connection needed: when the enclosure is being assembled, the case canting mouldings are pushed into the base profile and automatically fixed by the side covers.

Supply 2 canting stands, 4 rubber feet

Zamknij

B3507030

Case canting kit
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
lava

Opcje dostosowywania dla Smart-Terminal

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
