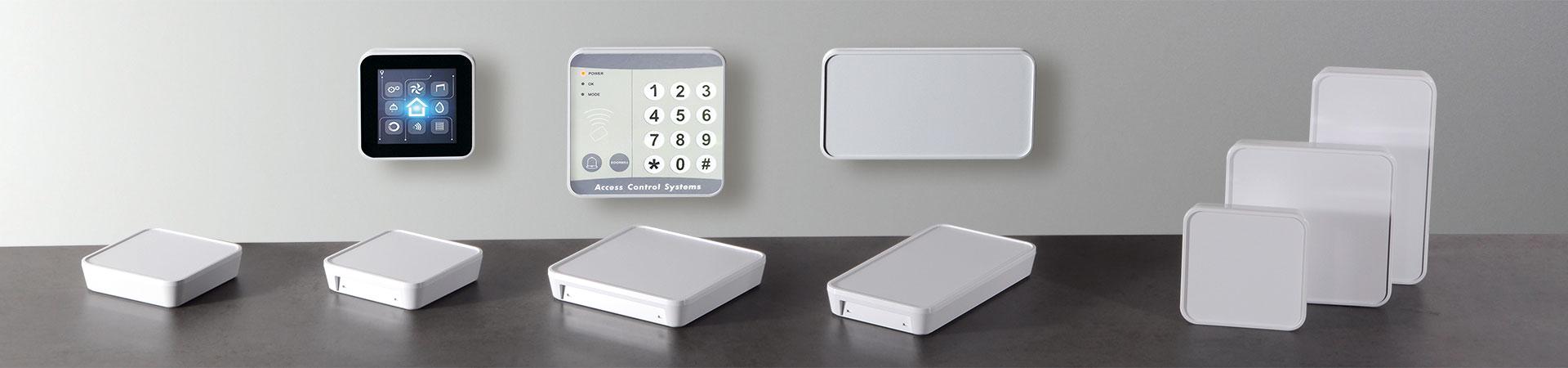

Smart-Panel

Wyjątkowa obudowa na ścianę do nowoczesnych sterowników

W obudowach z grupy SMART-PANEL zintegrujesz inteligentne systemy, aby wygodnie sterować i kontrolować wszystkimi elementami automatyzacji budynków. Eleganckie wzornictwo wkomponowuje się znakomicie w wyposażenie domu, zakładu pracy i w pomieszczeniach przemysłowych.

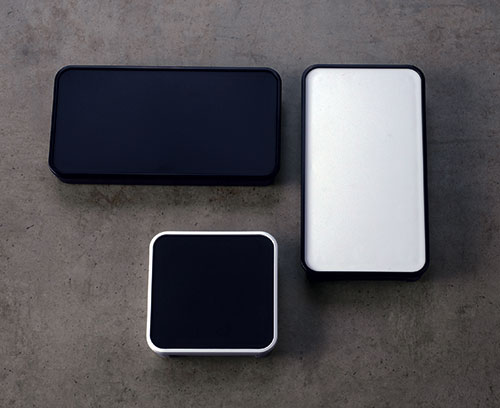

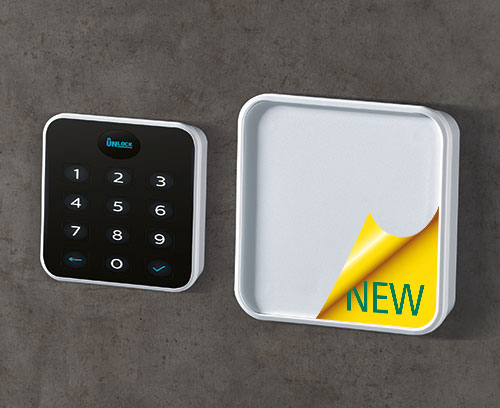

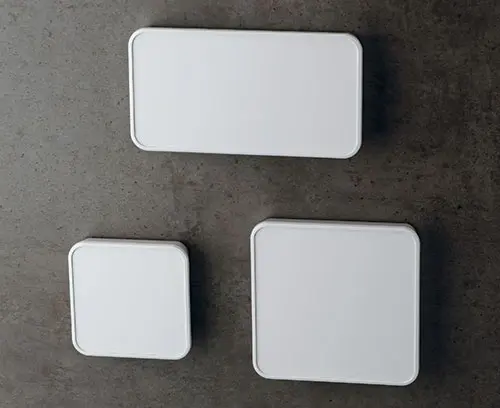

  • smukła konstrukcja obudowy w 3 rozmiarach: kwadratowym 84 x 84 mm i 114 x 114 mm oraz prostokątnym 155 x 84 mm

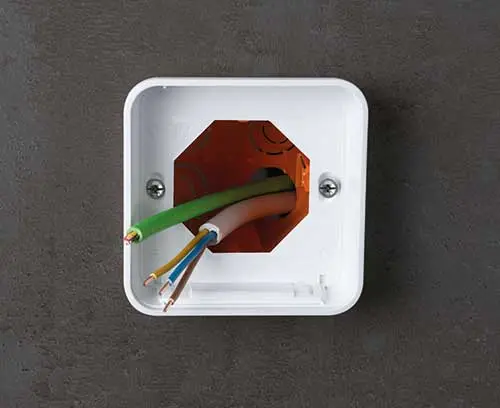

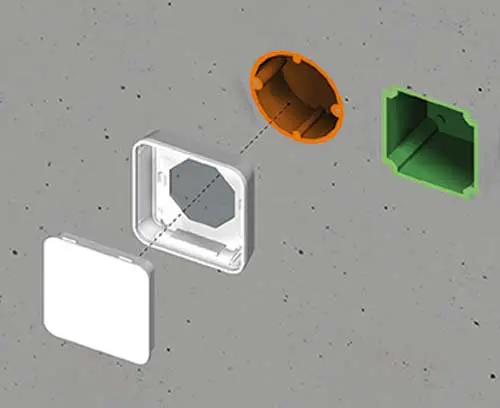

  • przygotowany do montażu w standardowych puszkach podtynkowych / ścianach gipsowo-kartonowych
    S84/E155: z maks. otwór montażowy 61 mm / puszki podtynkowe podwójne oraz większe, puszki instalacyjne do max. wysokość 150 mm / szerokość 61 mm
    S114: do większych puszek ściennych do max. wysokość 100 mm / szerokość 100 mm
  • ciekawe wzornictwo – spód wykończony z połyskiem, wierzchnia część matowa
  • wysokiej jakości materiał V0 ASA+PC-FR w kolorze białym (RAL 9016)

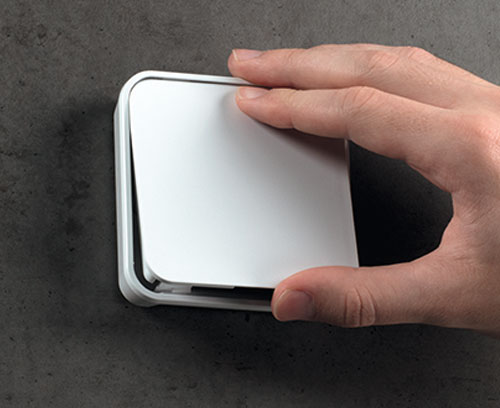

  • łatwy i szybki montaż obudowy za pomocą zatrzasków – wiele zalet podczas późniejszego montażu w miejscu docelowym

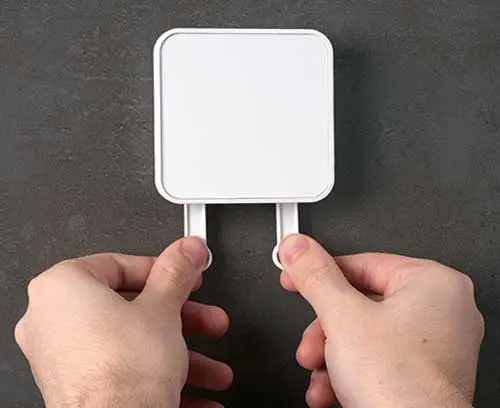

  • płaskie wgłębienie dla wtyczek USB, mini-USB itp.oraz do otwierania obudowy za pomocą oddzielnego kluczyka odblokowującego (dwa w akcesoriach)

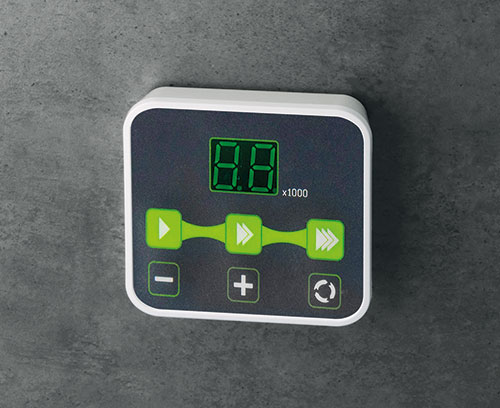

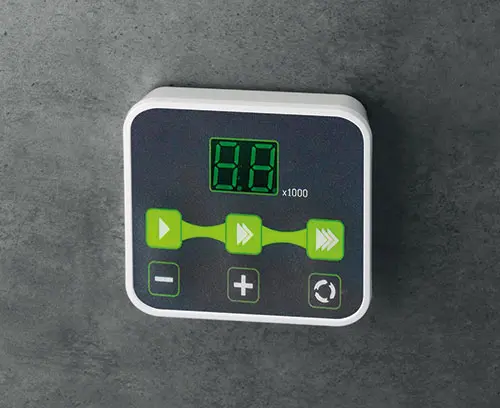

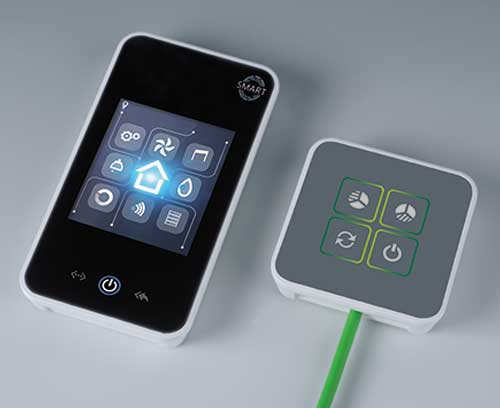

  • zagłębienie na klawiaturę membranową, wyświetlacz i sterownik, lub ekran dotykowy.

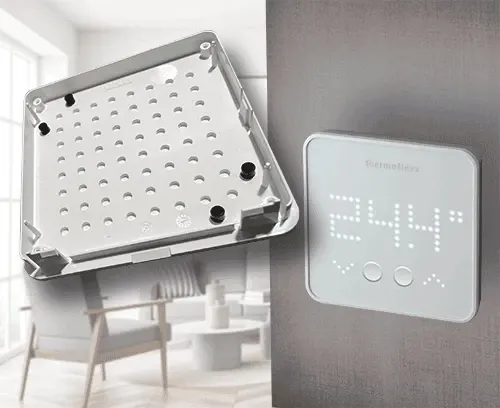

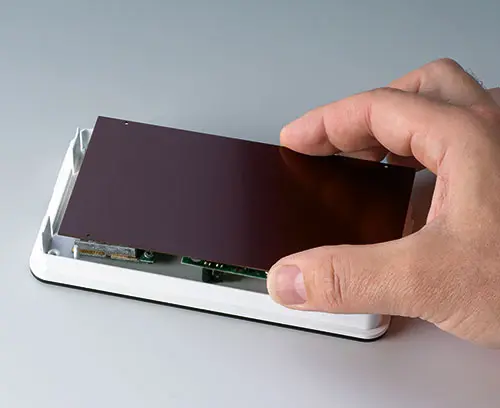

  • montaż elementów instalacyjnych w części górnej. Wciskana płyta nośna z żywicy fenolowej jako wyposażenie dodatkowe (rozmiar S114 na zamówienie – minimalna ilość 100 szt.) chroni znajdującą się pod nią elektronikę przed uszkodzeniem podczas instalacji/serwisu, jeśli jest to wymagane.

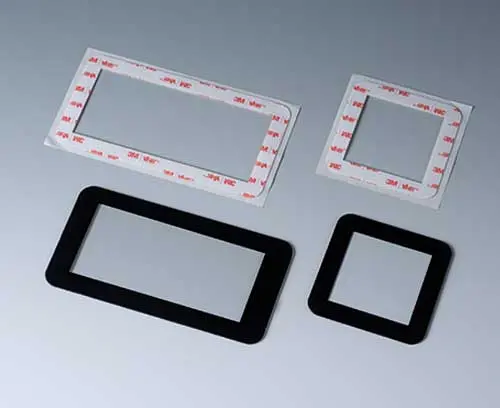

  • płyta szklana do zastosowań wysokiej jakości zawarta w ofercie akcesoriów (rozmiar S114 na zamówienie, minimalna ilość 100 szt.), np.: do użytku z wyświetlaczami itp. Na życzenie możliwy nadruk z tyłu.
Wygeneruj PDF
  • Wideo

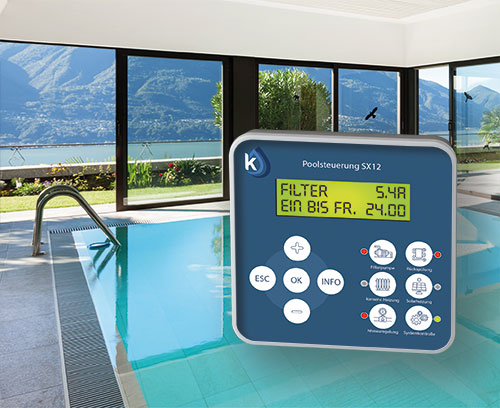

  • Przykłady aplikacji

Obszary zastosowań

Idealny do stacjonarnych zastosowań elektronicznych we wnętrzach

  • Automatyzacja, instalacje elektryczne
  • SMART-HOME
  • IoT/IIoT
  • Biura
  • Komunikacja bezprzewodowa
  • Technologie pomiarowe i kontrolne
  • Urządzenia z segmentu laboratoriów, medycyny i wellnessu

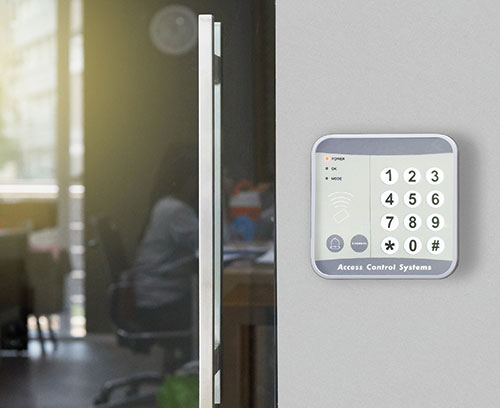

  • Technologia bezpieczeństwa
  • Przeglądaj pełną listę

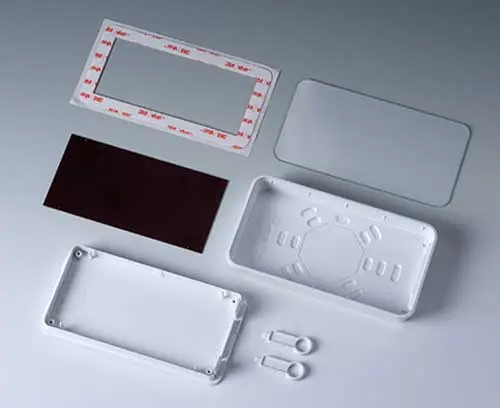

  • Akcesoria
  • Opcje dostosowywania
C6402107 SMART-PANEL S84

C6402107

SMART-PANEL S84 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Zamknij

C6402107

SMART-PANEL S84
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
traffic white RAL 9016
84x84x21,3mm
IP 40
C6404107 SMART-PANEL S114

C6404107

SMART-PANEL S114 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Zamknij

C6404107

SMART-PANEL S114
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
traffic white RAL 9016
114x114x21,3mm
IP 40
C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Zamknij

C6406107

SMART-PANEL E155
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
traffic white RAL 9016
155x84x21,3mm
IP 40
A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Zamknij

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
produkt został dodany do twojej listy
Stainless steel
A9210180 Anti-slide feet 10,1 x 1.8 mm

A9210180

Anti-slide feet 10,1 x 1.8 mm Rubber feet with self-adhesive foil facilitate a secure position.

Supply 2 rubber feet

Zamknij

A9210180

Anti-slide feet 10,1 x 1.8 mm
produkt został dodany do twojej listy
transparent
C6502010 Opening tool set

C6502010

Opening tool set Special tool set for SMART-PANEL enclosures. The set includes two identical tools which are used to easily and reliably open the enclosures. We recommend using both opening tools together at the same time. The tools are moulded in plastic and have a specially designed tip allowing them to be used precisely in the narrow release apertures on the underside of the enclosure. The set is ideal for on-site service technicians allowing them to gently open sensitive electronic/electrical equipment when needed.

Supply 2 opening tools

Zamknij

C6502010

Opening tool set
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
traffic white RAL 9016

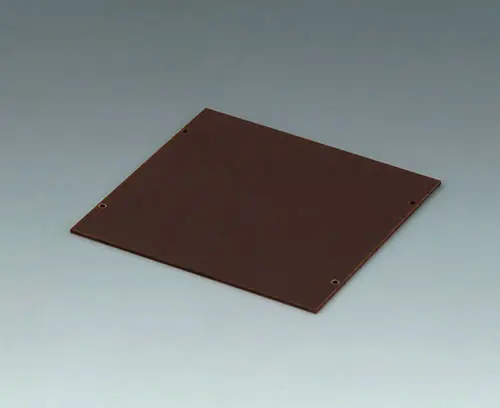

C6502011 Hardboard protection plate S84

C6502011

Hardboard protection plate S84 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities.

Supply 1 hardboard plate

Zamknij

C6502011

Hardboard protection plate S84
produkt został dodany do twojej listy
65x67x1mm
C6502012 Adhesive foil S84

C6502012

Adhesive foil S84 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Zamknij

C6502012

Adhesive foil S84
produkt został dodany do twojej listy
C6502013 Glass panel S84

C6502013

Glass panel S84 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Zamknij

C6502013

Glass panel S84
produkt został dodany do twojej listy
Glass
clear
78,75x78,75x1,6mm
C6506011 Hardboard plate E155

C6506011

Hardboard plate E155 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities..

Supply 1 hardboard plate

Zamknij

C6506011

Hardboard plate E155
produkt został dodany do twojej listy
136x67x1mm

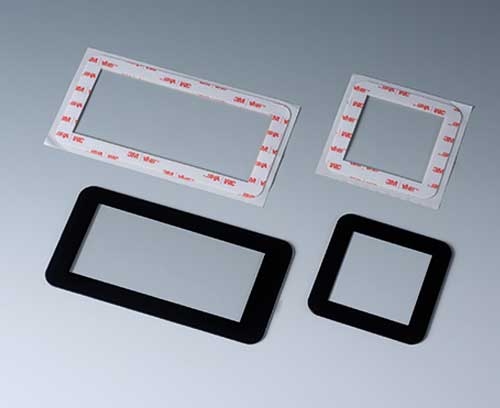

C6506012 Adhesive foil E155

C6506012

Adhesive foil E155 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Zamknij

C6506012

Adhesive foil E155
produkt został dodany do twojej listy
C6506013 Glass panel E155

C6506013

Glass panel E155 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Zamknij

C6506013

Glass panel E155
produkt został dodany do twojej listy
Glass
clear
149,75x78,75x1,6mm

Opcje dostosowywania dla Smart-Panel

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
