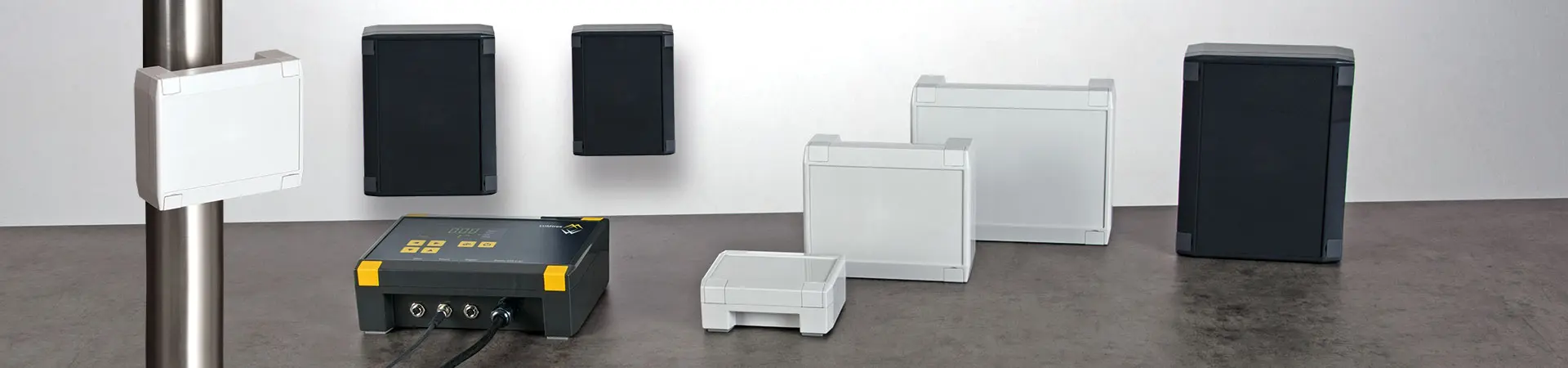

Obudowa przemysłowa SOLID-BOX
Przewiń

Solid-Box

Elegancka obudowa do zastosowań przemysłowych o stopniu ochrony IP 66/67

Trwałość, szczelność i elegancja w jednym! Nowa seria obudów SOLID-BOX spełnia wszelkie wymagania, jakie stawiane są nowoczesnym opakowaniom urządzeń elektrycznych i elektronicznych funkcjonującym w środowisku przemysłowym oraz w chronionej przestrzeni zewnętrznej.

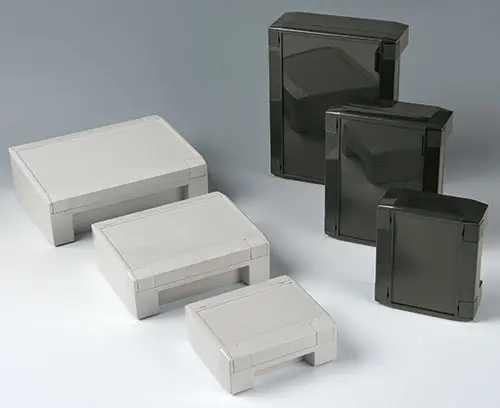

  • 3 wielkości obudów w 2 standardowych barwach

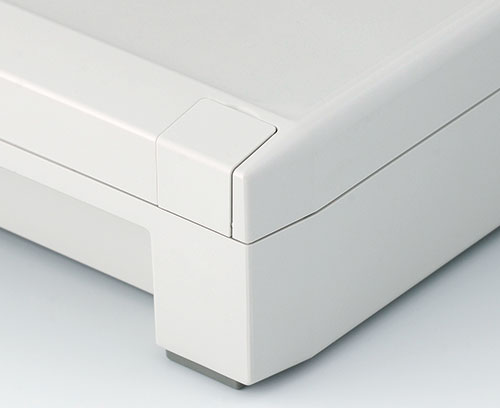

  • wzornictwo wyróżniające się wysokim połyskiem powierzchni; dodatkowe płaskie eleganckie zaślepki zakrywające śruby
  • do zastosowań zarówno na stole jak i do montażu na ścianie

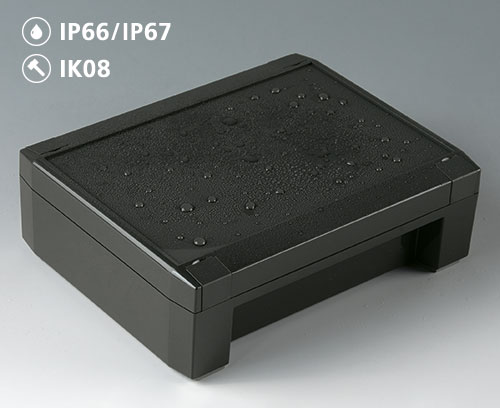

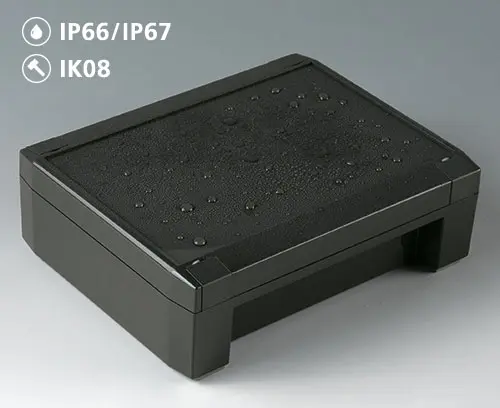

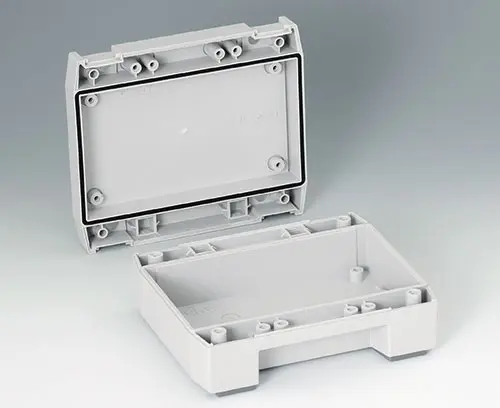

  • wysoki stopień ochrony IP 66/67 oraz klasa ochrony mechanicznej IK08 gwarantują bezpieczeństwo także w szczególnie trudnych warunkach; uszczelka zamocowana fabrycznie w górnej części obudowy
  • wysokiej jakości ognioodporny materiał V0 od 1,50 mm zapewniający zwiększoną odporność na ciepło (Vicat/B 120 = 110 °C), niezawierający chloru i bromu

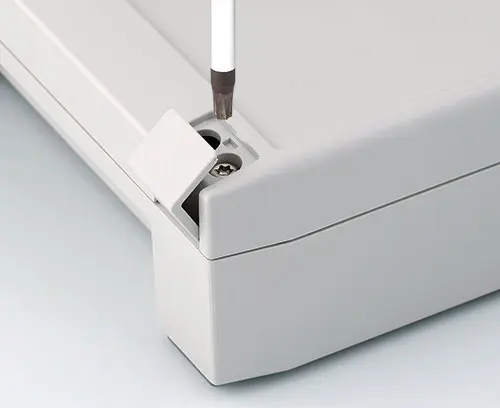

  • montaż obudowy możliwy też poza uszczelnionymi pomieszczeniami dzięki zastosowaniu nierdzewnych trwale zamocowanych śrub Torx

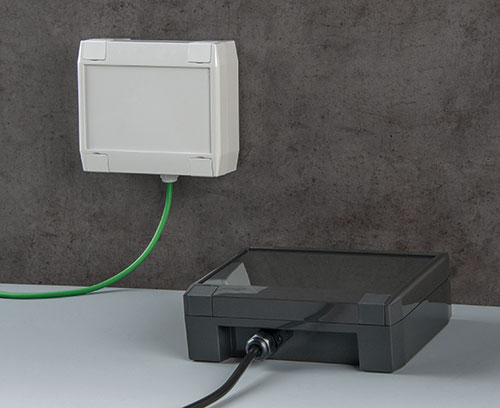

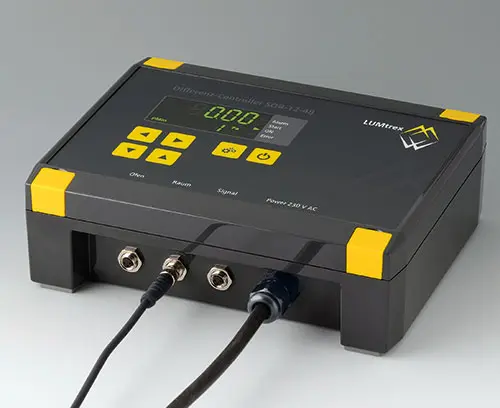

  • 2 zagłębienia dla interfejsów – łatwy i przyjazny dla użytkownika sposób podłączania

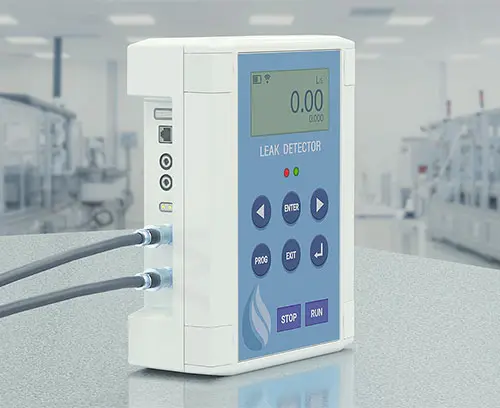

  • panel sterowniczy umieszczony w zagłębieniu w celu ochrony klawiatury membranowej

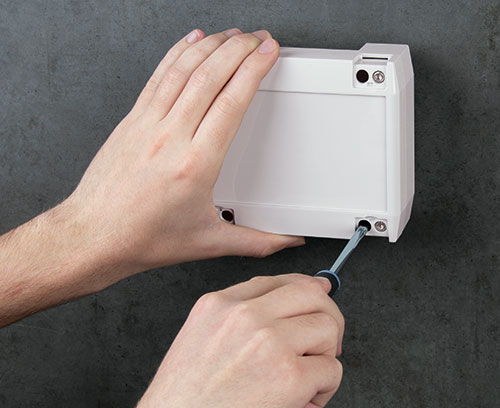

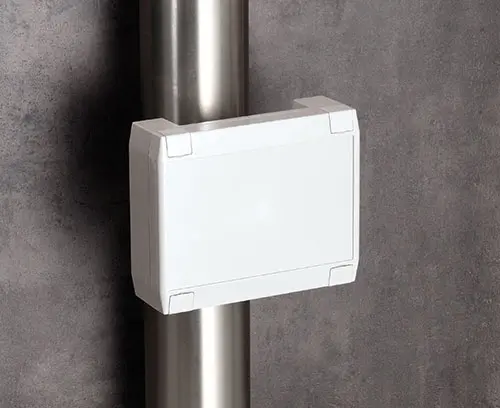

  • możliwy bezpośredni montaż na ścianie pod designerskimi zaślepkami

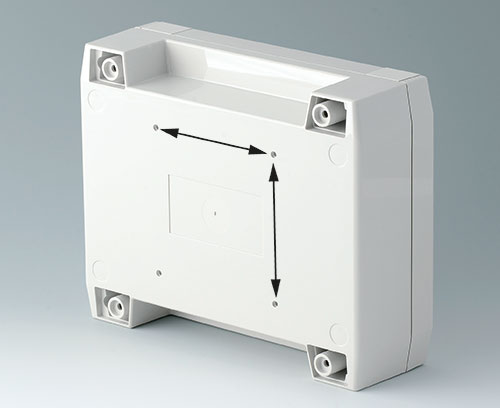

  • wstępnie przygotowane uchwyty do mocowania wieszaków ściennych w standardzie VESA w modelach o rozmiarach145 i 175

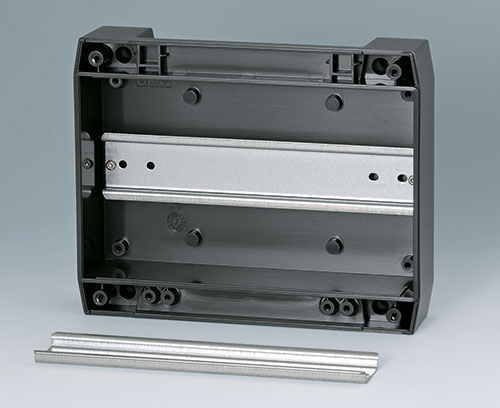

  • wewnętrzne słupki pod PCB, szyny DIN lub płyty montażowe

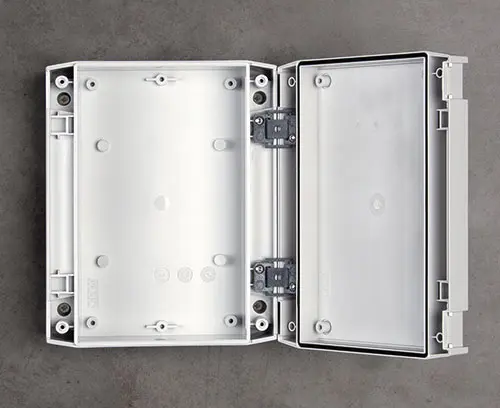

  • opcjonalny zestaw bezpieczeństwa „zabezpieczenie pokrywy“, ułatwiający serwisowanie i prace konserwacyjne

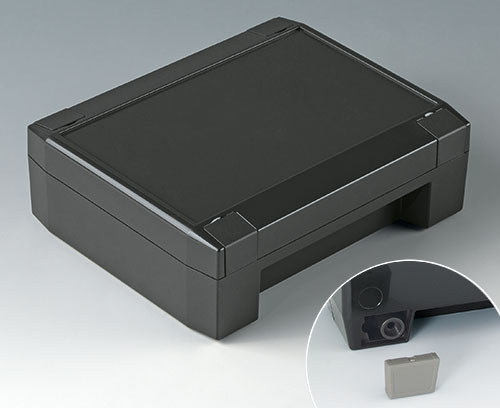

  • Stopki (opcja) zapewniają stabilność obudowy podczas zastosowań mobilnych

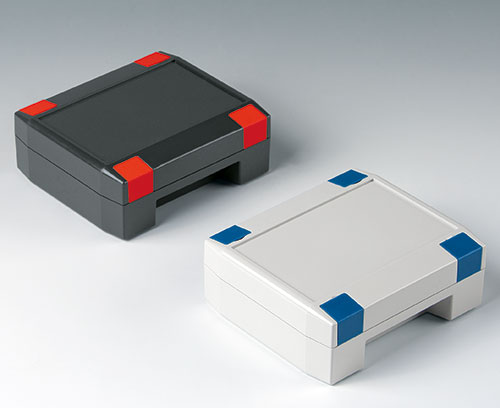

Specjalny materiał
Istnieje możliwość zamówienia większości z naszych obudów w innym kolorze. Aby osiągnąć pożądaną jakość farbujemy materiał wyjściowy już podczas wytłaczania. w przypadku nowego modelu SOLID-BOX możliwe byłoby np. wytłoczenie zaślepek w innym kolorze niż obudowa w celu oznaczenia serii urządzeń lub ich funkcji, jak również wykorzystując barwy firmowe (minimalna ilość i możliwość wykonania na zapytanie).

Oświadczenie projektanta

„SOLID-BOX zasługuje w pełni na swoją nazwę. w tej szczelnej i odpornej obudowie można bezpiecznie umieszczać elementy nawet w najbardziej niekorzystnych warunkach, a przy tym bez widocznych śrub i mocowań.
Wyszukane wzornictwo powoduje, iż ta solidna konstrukcja zyskuje elegancką lekkość. Lekko fasetowane boki igrając światłem podkreślają jakość wyrobu.“

Wygeneruj PDF
  • Wideo
  • Przykłady aplikacji

Obszary zastosowań

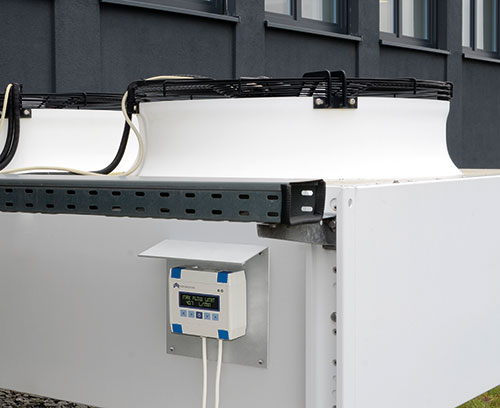

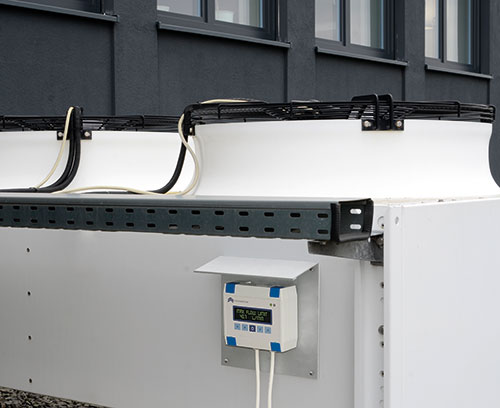

Idealne do zastosowań w instalacjach elektrycznych i elektronicznych zarówno wewnątrz pomieszczeń, jak i w chronionej przestrzeni zewnętrznej.

  • Budowa maszyn i urządzeń
  • Ogrzewanie, klimatyzacja i wentylacja
  • IoT/IIoT
  • Smart-Factory / Industrie 4.0
  • Bramki (gateways)

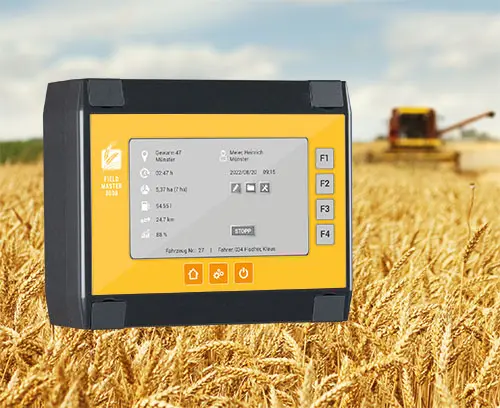

  • Rejestratory danych
  • Technologie informacyjne i komunikacyjne
  • Instalacje elektryczne
  • Sprzęt kontrolno-pomiarowy i sterowniki

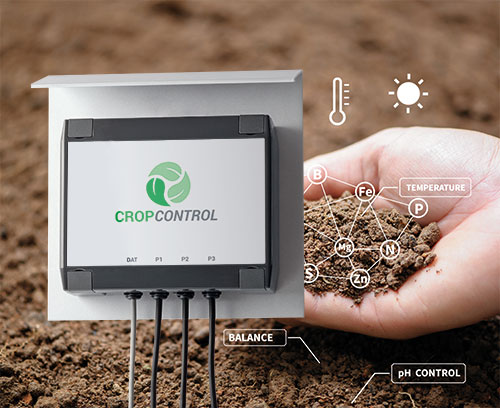

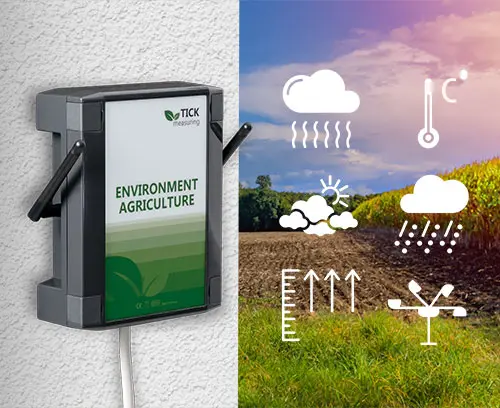

  • Rolnictwo, hodowla zwierząt

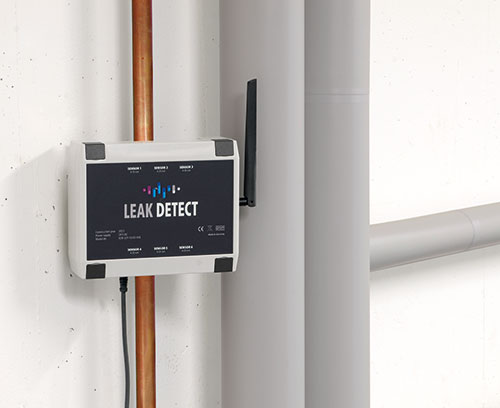

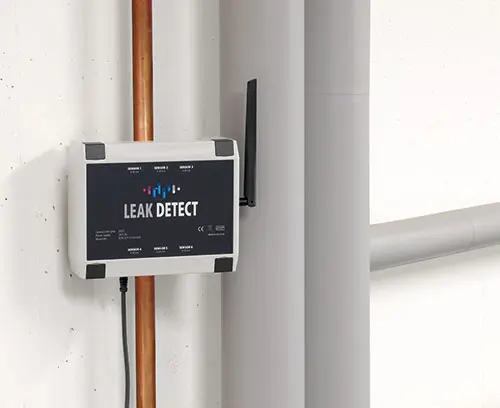

  • Czujniki
  • Systemy bezpieczeństwa
  • Przeglądaj pełną listę
  • Akcesoria
  • Dokumenty katalogowe
  • Opcje dostosowywania
C8011131 SOLID-BOX 115

C8011131

SOLID-BOX 115 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8011131

SOLID-BOX 115
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
135x115x50mm
IP 66, IP 67, IK 08

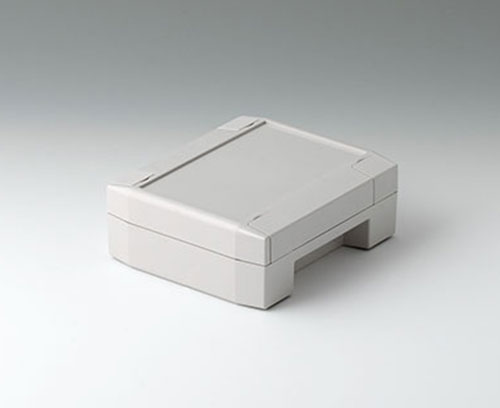

C8011132 SOLID-BOX 115

C8011132

SOLID-BOX 115 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8011132

SOLID-BOX 115
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
light grey RAL 7035
135x115x50mm
IP 66, IP 67, IK 08

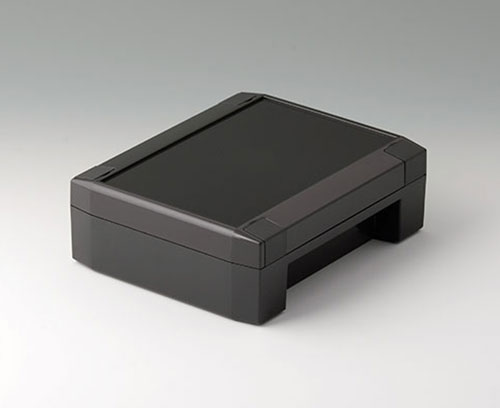

C8014181 SOLID-BOX 145

C8014181

SOLID-BOX 145 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8014181

SOLID-BOX 145
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
180x145x60mm
IP 66, IP 67, IK 08

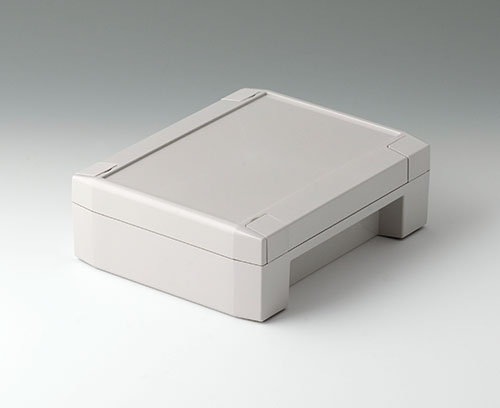

C8014182 SOLID-BOX 145

C8014182

SOLID-BOX 145 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8014182

SOLID-BOX 145
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
light grey RAL 7035
180x145x60mm
IP 66, IP 67, IK 08

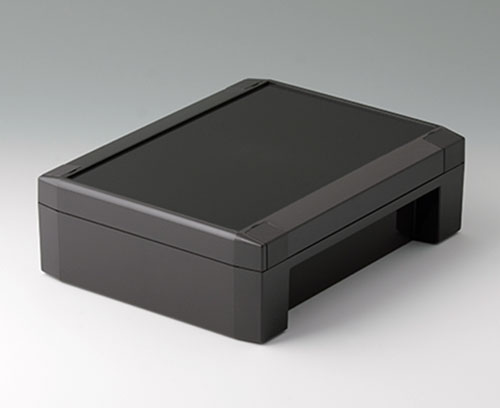

C8017221 SOLID-BOX 175

C8017221

SOLID-BOX 175 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8017221

SOLID-BOX 175
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
225x175x70mm
IP 66, IP 67, IK 08

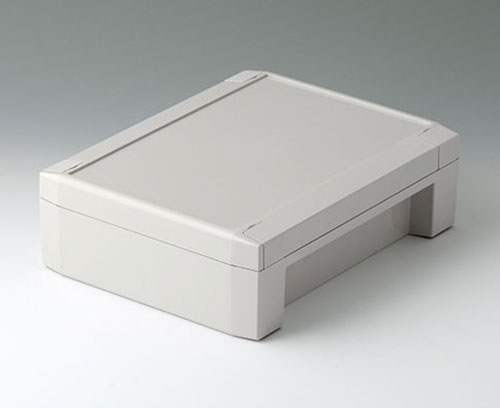

C8017222 SOLID-BOX 175

C8017222

SOLID-BOX 175 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Zamknij

C8017222

SOLID-BOX 175
produkt został dodany do twojej listy
PC+ABS (UL 94 V-0)
light grey RAL 7035
225x175x70mm
IP 66, IP 67, IK 08
A0308132 Self-tapping screw 3 x 8 mm (T10)

A0308132

Self-tapping screw 3 x 8 mm (T10) Self-tapping screw with T10 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Zamknij

A0308132

Self-tapping screw 3 x 8 mm (T10)
produkt został dodany do twojej listy
Stainless steel
A0399T10 Torx T10 screwdriver

A0399T10

Torx T10 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Zamknij

A0399T10

Torx T10 screwdriver
produkt został dodany do twojej listy
A0399T20 Torx T20 screwdriver

A0399T20

Torx T20 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Zamknij

A0399T20

Torx T20 screwdriver
produkt został dodany do twojej listy
C2299031 Securing hinge for the cover

C2299031

Securing hinge for the cover For securing the cover (top part) when opening the enclosure.

Use with ROBUST BOX: the cover retention device can be mounted either on the right, left, top or bottom. Not suitable for sizes 200 x 300 mm and 240 x 360 mm.

Use with SOLID BOX: pre-moulded mounts for installation on the long sides of the bottom and top parts.

Supply 2 securing hinges

Zamknij

C2299031

Securing hinge for the cover
produkt został dodany do twojej listy
PP
natural-coloured
C8100188 Set of enclosure feet

C8100188

Set of enclosure feet Ensure reliable positioning when using SOLID-BOX as a table-top enclosure. The feet are inserted into the bottom part of the housing from below and are self securing.

Supply 4 enclosure feet

Zamknij

C8100188

Set of enclosure feet
produkt został dodany do twojej listy
SEBS (TPE)
volcano

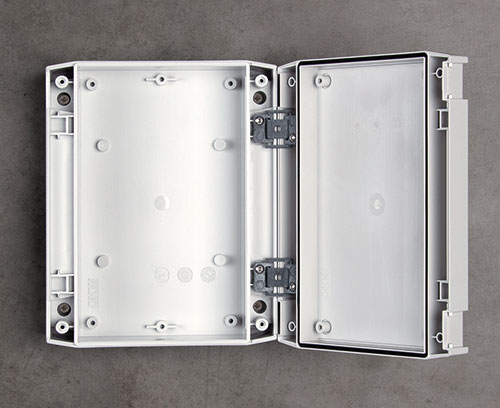

C8100360 Internal hinge set

C8100360

Internal hinge set Additively manufactured hinge for holding the top part when opening the enclosure.
Easy installation in existing fastening pillars on the long sides of the bottom and top parts.

Supply 2 hinges, 4 screws

Zamknij

C8100360

Internal hinge set
produkt został dodany do twojej listy

Opcje dostosowywania dla Solid-Box

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
