Star-Knobs

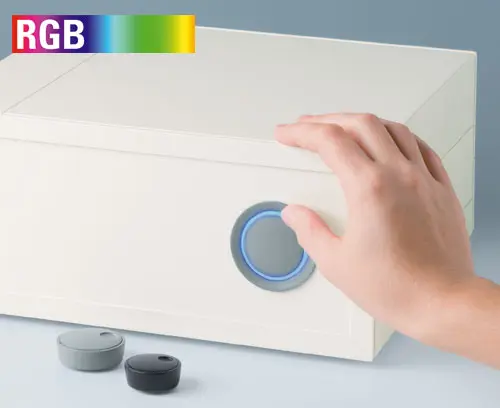

Knobs de Sintonia Modernos e com Iluminação

Nossos STAR-KNOBS são projetados para interfaces com acionamento em rotação e com clique em ajuste para 'OK'. Isso reduz o número de botões e controles necessários no painel frontal. A iluminação é um destaque visual e melhora a operação do equipamento pelo usuário.

  • inovador design para montagem sobressalente ou para superfície

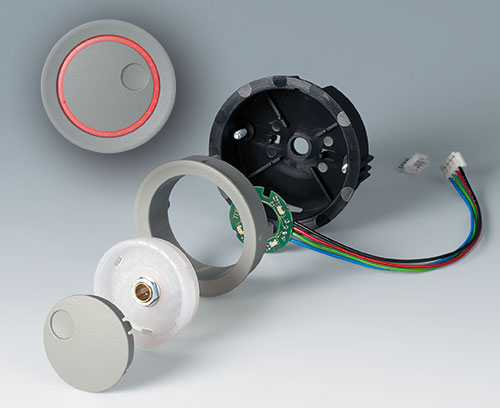

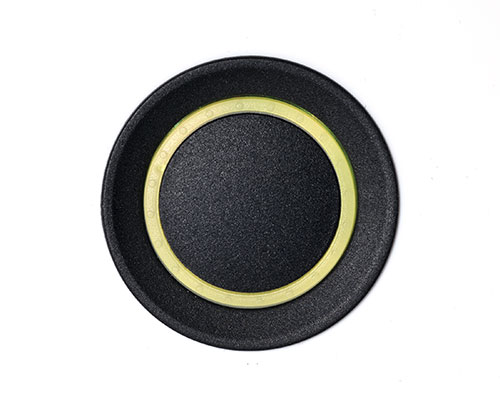

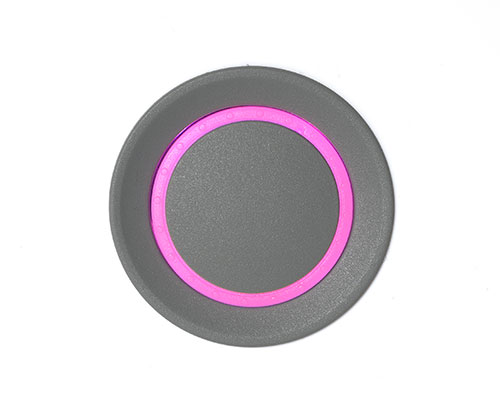

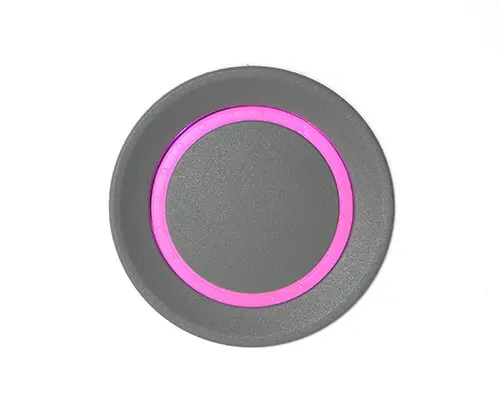

  • versão de instalação nivelada representa uma transição de atração entre o knob e a parte frontal do dispositivo; o knob pode ser iluminado, ou seja, um anel ilumina-se entre o recesso e a tampa do knob

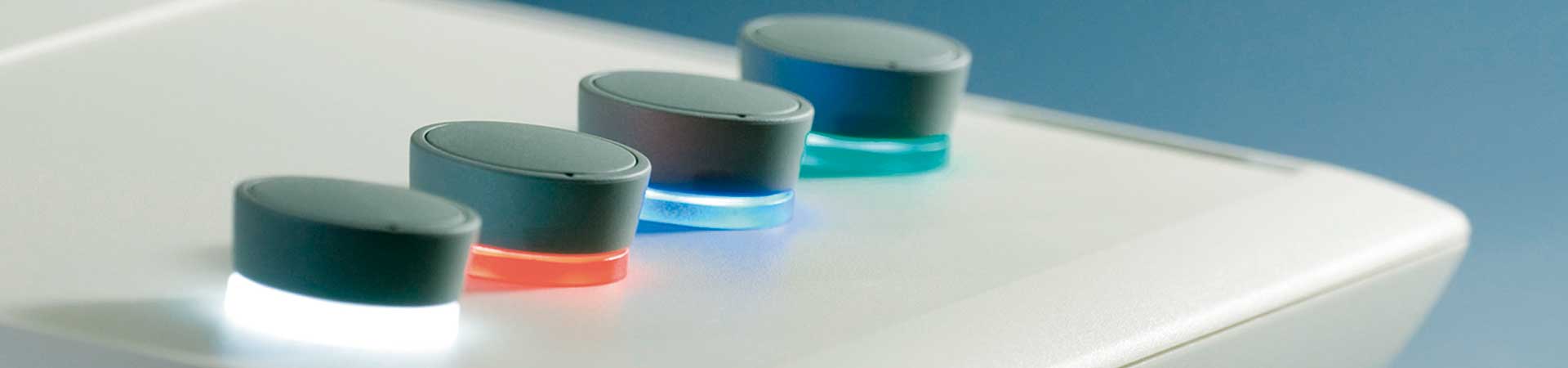

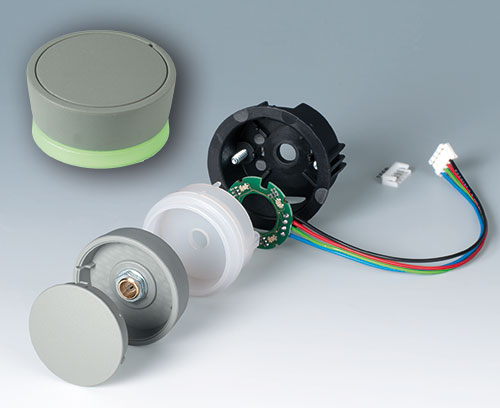

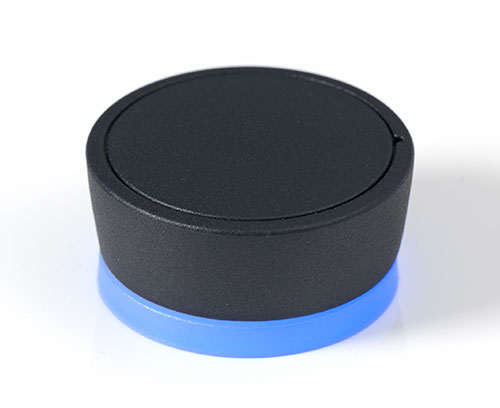

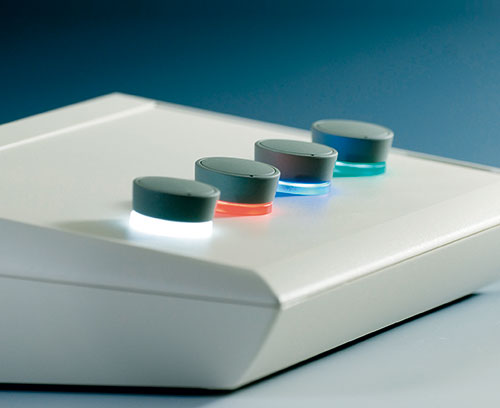

  • com a versão montada na superfície, o design do knob faz uma grande impressão graças à ligeira inclinação do corpo para o eixo interno, permitindo assim a operação ergonomicamente confortável; o knob é montado sobre aproximadamente 3 mm de altura do anel que pode ser iluminado, se necessário

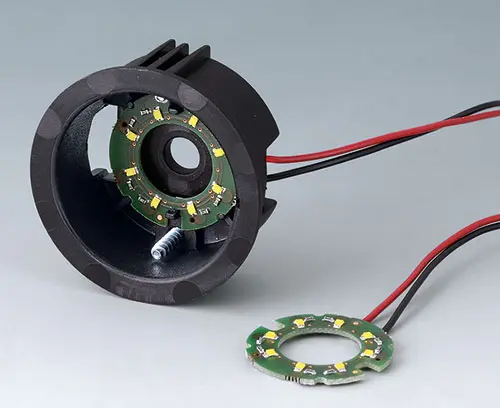

  • possível iluminação com moderna tecnologia LED, economia de energia SMD para unidades de alimentação com 5 V: luz de fundo branca para as cores diamante, esmeralda e safira ou iluminação RGB para cores individuais como acessório

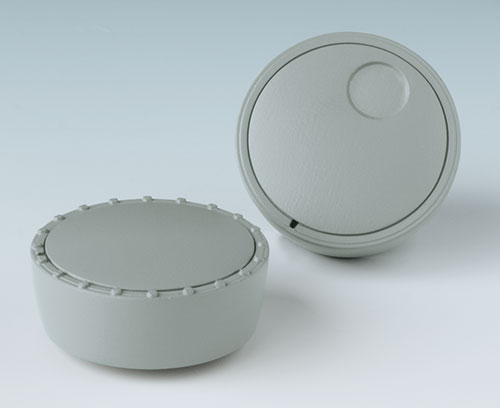

  • knob com ou sem saliências
  • tampa com ou sem recesso de dedos para ajustes finos

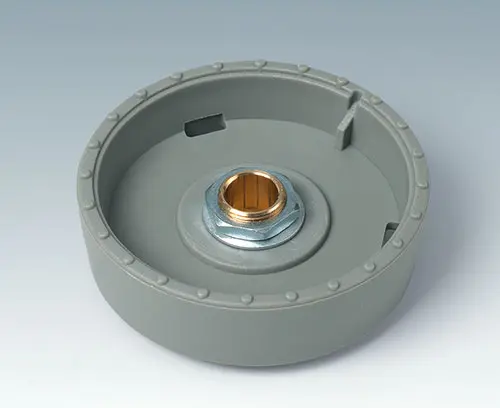

  • sistema de fixação por pinça testado com seguro ajuste no eixo
  • máx. de torques: montagem = 1.5 Nm, função = 1.2 Nm

tamanhos de knobs  diâmetro do eixo
ø 33 mm  6 mm, 1/4"
ø 41 mm   6 mm

Componentes Mínimos para 1 STAR-KNOB:
1 knob, 1 tampa, 1 kit de montagem

Generate PDF
  • Exemplos de Aplicação

Application fields

Para potenciômetros rotativos ou geradores de impulsos rotativos com eixo rodado de acordo com DIN 41591, incluindo função touch.

  • Tecnologia de medição e controle
  • Cuidados de saúde
  • Aquecimento e ar condicionado
  • Dispositivos de comunicação
  • Gestão de edifícios
  • Smart Factory
  • Selecione Versões
  • Acessórios
  • Documentos
  • Customizadas

Selecione a versão desejada / o(s) tamanho(s) desejado(s) ou clique no botão „Selecionar todos os produtos“ no final da lista de produtos.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6207009

Round nut M7 x 0.75
Produto adicionado a sua lista
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6210009

Round nut M10 x 0.75
Produto adicionado a sua lista
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6295009

Round nut 3/8"-32G
Produto adicionado a sua lista
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Fechar

A6300000

Spanner
Produto adicionado a sua lista
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Fechar

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Produto adicionado a sua lista
B8733001 Assembly support 33

B8733001

Assembly support 33 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Fechar

B8733001

Assembly support 33
Produto adicionado a sua lista
ABS (UL 94 HB)
green
B8733004 LED illumination kit

B8733004

LED illumination kit PCB D = 27 mm with 8 LEDs (white light), SMD-technology, connecting cable 120 mm long, 2-pin connector at the end, incl. PCB connector. Universally applicable for knob sizes 33 and 41 mm.
Recommended for flush-fitting version: only in conjunction with the translucent* knob.
Recommended for surface-mounted version: only in conjunction with the translucent* assembly kit.
(*translucent = colours diamond, ruby, emerald, sapphire).

Supply 1 LED illumination kit

Fechar

B8733004

LED illumination kit
Produto adicionado a sua lista
B8741001 Assembly support 41

B8741001

Assembly support 41 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Fechar

B8741001

Assembly support 41
Produto adicionado a sua lista
ABS (UL 94 HB)
green

Opções para customizadas Star-Knobs

O que você ainda precisa em seu próprio produto pessoal? Nós podemos fornecer caixas e knobs de ajuste com todas as modificações necessárias para a montagem de seus componentes eletrônicos.
