B1608117 BODY-CASE XL, без углублённой области

B1608117

BODY-CASE XL, без углублённой области

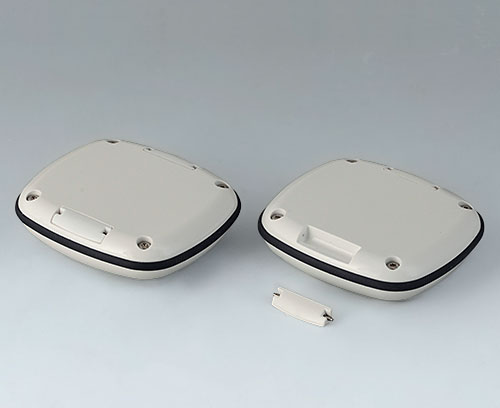

Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком поставляются отдельно.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка герметизирующего кольца не выполняется.

Исполнение

Без углублённой области

Комплект поставки

1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для ношения

A9164001 Кольцо для ключей

A9164001

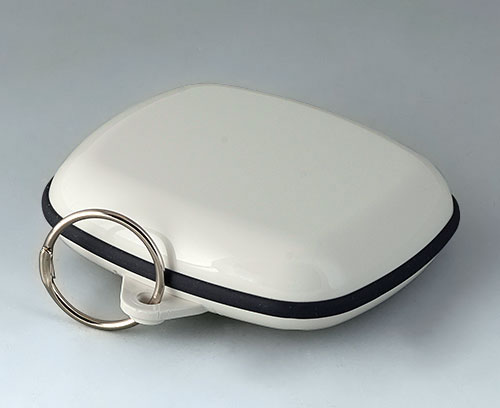

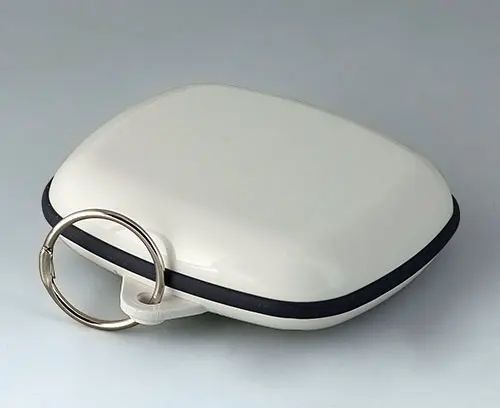

Кольцо для ключей Диаметр 20,5 мм.

Комплект поставки 1 кольцо для ключей

Закрыть

A9164001

Кольцо для ключей
изделие добавлено в вашу корзину
Cталь
никелированный
20,5mm
B1706001 Набор с клипсой и ушком

B1706001

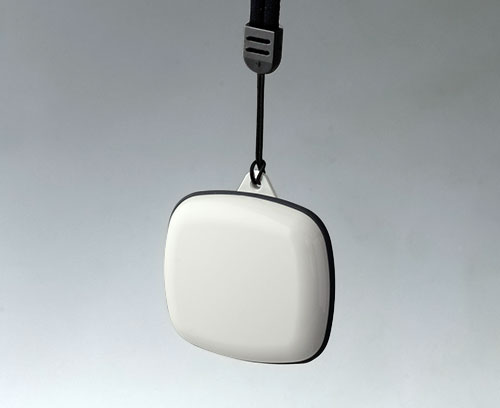

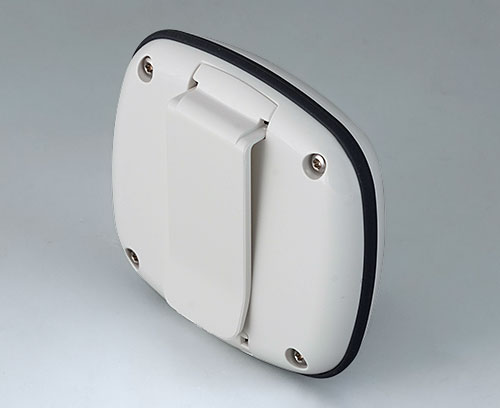

Набор с клипсой и ушком Набор специальных аксессуаров для BODY-CASE. Набор состоит из 1 накарманной клипсы, 1 ушка для подвеса, а также 2 заглушек для закрывания углублений для присоединения ремешка. Аксессуары устанавливаются с помощью входящих в комплект поставки корпуса подпружиненных стержней.

Комплект поставки 1 набор

Закрыть

B1706001

Набор с клипсой и ушком
изделие добавлено в вашу корзину
ACA (UL 94 HB)
белый RAL 9016
B1706202 Назапястный ремешок шириной 18 мм

B1706202

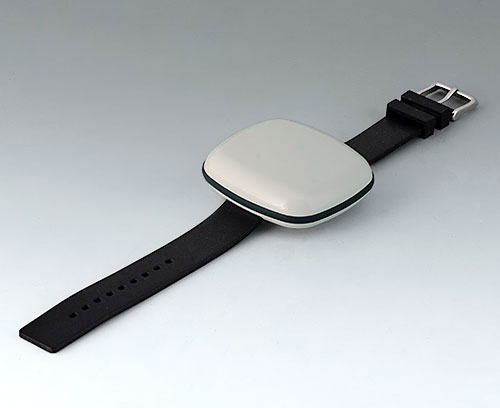

Назапястный ремешок шириной 18 мм Специальный силиконовый ремешок для корпусов BODY-CASE: эластичный, непромокаемый и удобный. Гладкая поверхность облегчает чистку. Ширина 18 мм. Полная длина без учёта пряжки ок. 193 мм. Пряжка из нержавеющей стали. Установка с помощью подпружиненных стержней, поставляемых с корпусом.

Внимание:
Подпружиненные стержни Ø 1,5 х 18 мм, поставляемые вместе с корпусом, идеально подходят для установки дополнительных аксессуаров (ушка или клипсы), но иногда могут отсоединяться под нагрузкой при использовании с силиконовым ремешком B1706202. По этой причине для использования с ремешком мы дополнительно предлагаем подпружиненные стержни B1706206 (Ø 1.5 x 19 mm).
Рекомендуем провести необходимые испытания для принятия решения о необходимости их использования.

Комплект поставки 1 ремешок

Закрыть

B1706202

Назапястный ремешок шириной 18 мм
изделие добавлено в вашу корзину
Cиликон
черный
B1706203 Приспособление для подпружиненных стержней

B1706203

Приспособление для подпружиненных стержней Инструмент с "вилкой" на конце для лёгкой установки и съёма подпружиненных стержней для ремешка, клипсы, ушка и заглушек. Заострённый конец подходит для выдавливания подпружиненных стержней металлических браслетов. Примечание: реальное изделие может отличаться от показанного на картинке.

Комплект поставки 1 приспособление

Закрыть

B1706203

Приспособление для подпружиненных стержней
изделие добавлено в вашу корзину
нержавеющая сталь
B9100063 Ремешок для ношения

B9100063

Ремешок для ношения С защёлкивающимся замком.

ATTTENTION, PART TO BE DISCONTINUED:
The article is only available in limited quantities. Please ask for it!

Комплект поставки 1 шт.

Закрыть

B9100063

Ремешок для ношения
изделие добавлено в вашу корзину
черный
860mm

Аксессуары - для сборки

A0399T06 Отвёртка Torx T6

A0399T06

Отвёртка Torx T6 Отвёртка Torx T6 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T06

Отвёртка Torx T6
изделие добавлено в вашу корзину

Виды доработки для B1608117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
ACA (UL 94 HB)
Основание и крышка
TPV 50A
Промежуточное кольцо
Степень защиты
Цвет
Основание и крышка белый RAL 9016,
Промежуточное кольцо лава
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
62 mm
Ширина
56 mm
Высота
18 mm
Длина платы, в основании
53,8 mm
Ширина платы, в основании
38 mm
Длина платы, в верхней части
53,8 mm
Ширина платы, в верхней части
46,2 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
15 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
