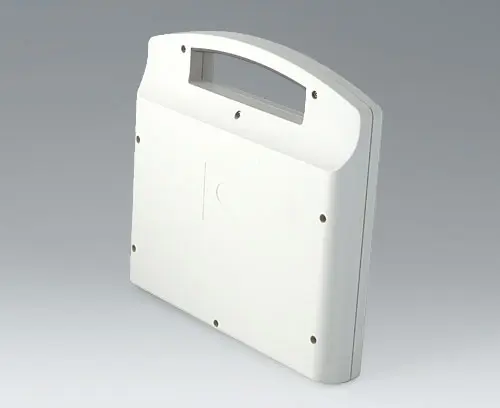

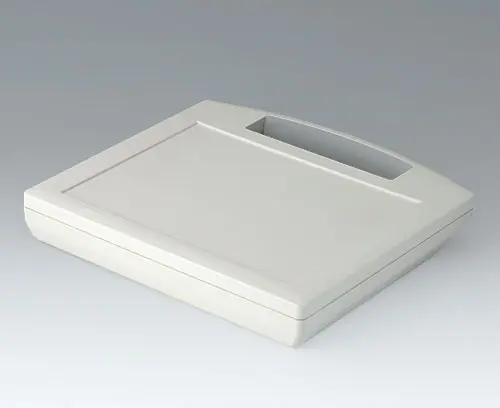

B4210127 CARRYTEC M в плоском исполнении

B4210127

CARRYTEC M в плоском исполнении

Прочный корпус с ручкой, в плоском исполнении. Идеально подходит для размещения планшетных компьютеров и т. п., обеспечивая размещаемому устройству дополнительную защиту и удобство переноски.
Отличается от корпуса в обычном исполнении плоской нижней частью (верхняя часть такая же).
Углублённая область на крышке для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней частях. Возможна установка соединителей на задней стороне корпуса, в том числе в сочетании с креплением корпуса на систему подвеса.

Комплект поставки

Верхняя и нижняя части, эластичная вставка для ручки, набор cборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

B4310001 Уплотнительная прокладка М

B4310001

Уплотнительная прокладка М Для увеличения степени защиты корпуса CARRYTEC M. Прокладка размещается в канавке нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B4310001

Уплотнительная прокладка М
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B4308237 Подвес

B4308237

Подвес Универсальный элемент для подвеса на круглые трубы диаметром до 32 мм или стандартные рейки DIN EN ISO 19054 (25 х 10 мм). Необходимы 2 отверстия диаметром ø 2,4 мм. В комплекте 2 шурупа Ø 3 x 8 со шлицем Torx 10.

Комплект поставки 1 подвеса, 2 шурупа ø 3 x 8 мм (T10)

Закрыть

B4308237

Подвес
изделие добавлено в вашу корзину
ПА 6
белый RAL 9002

Аксессуары - для сборки

A0325080 Шуруп 2,5 х 8 мм (PZ1)

A0325080

Шуруп 2,5 х 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325080

Шуруп 2,5 х 8 мм (PZ1)
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Виды доработки для B4210127

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
АБС (UL 94 HB)
Kорпус
СЭБС (ТПЭ)
Bставка из эластомера
Степень защиты
IP 54 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
Kорпус белый RAL 9002,
Bставка из эластомера вулкан
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
270 mm
Высота
247 mm
Глубина
42 mm
Длина платы, в основании
258 mm
Ширина платы, в основании
176 mm
Длина платы, в верхней части
259 mm
Ширина платы, в верхней части
184 mm
Длина плёночной клавиатуры
219,5 mm
Ширина плёночной клавиатуры
162,5 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
538 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
