A0612007 COMTEC 120 F, исп. I

A0612007

COMTEC 120 F, исп. I

Пультовый корпус в низком исполнении из двух частей для настольных и настенных приборов. Эргономичный угол наклона рабочей поверхности 10°, углублённая область 1,2 мм для защиты плёночной клавиатуры. Монтажные бобышки в верхней и нижней частях корпуса. Увеличенная задняя поверхность верхней части для размещения элементов интерфейса.

Исполнение

Без батарейного отсека

Комплект поставки

Верхняя и нижняя части, набор крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для настенного монтажа / для подвеса

B1350048 Набор для настенного монтажа

B1350048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж

Закрыть

B1350048

Набор для настенного монтажа
изделие добавлено в вашу корзину
АБС (UL 94 HB)
тепло-серый RAL 7032

Аксессуары - для сборки

A9199008 Набор шурупов

A9199008

Набор шурупов Набор шурупов 2,5 x 6 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

Закрыть

A9199008

Набор шурупов
изделие добавлено в вашу корзину

Виды доработки для A0612007

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи

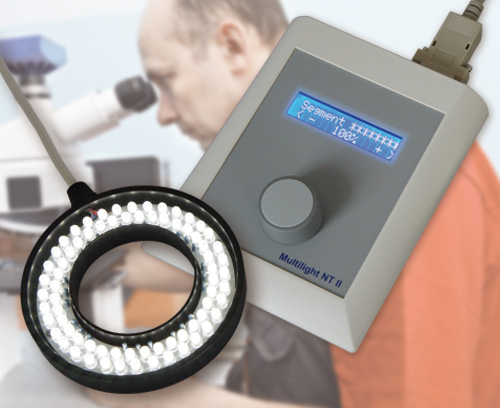

  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
120 mm
Глубина
150 mm
Высота
42,8 mm
Длина платы, в основании
128 mm
Ширина платы, в основании
94 mm
Длина платы, в верхней части
137 mm
Ширина платы, в верхней части
105 mm
Длина плёночной клавиатуры
109,85 mm
Ширина плёночной клавиатуры
87,85 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
132 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
