B2822107 CONNECT S

B2822107

CONNECT S

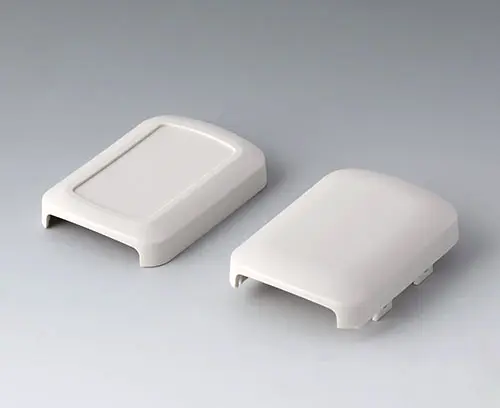

Корпус, состоящий из двух крышек: округлой и плоской (с рабочей областью). Углублённая область для защиты плёночной клавиатуры или наклейки. Корпус открыт с обоих торцов. Торцы могут быть закрыты торцевыми панелями и/или кабельными вводами (поставляются отдельно). Четыре монтажные бобышки для крепления платы на плоской крышке. Сборка на защёлках.

Комплект поставки

1 округлая крышка, 1 плоская крышка с углубленной областью

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

B2811207 Торцевая панель

B2811207

Торцевая панель Вставляется в пазы корпуса.

Комплект поставки 1 шт.

Закрыть

B2811207

Торцевая панель
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002
B2811209 Торцевая панель

B2811209

Торцевая панель Вставляется в пазы корпуса.

Комплект поставки 1 шт.

Закрыть

B2811209

Торцевая панель
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
черный RAL 9005
B2911308 Набор для ввода кабеля, 3,4 - 4,2

B2911308

Набор для ввода кабеля, 3,4 - 4,2 Для круглых кабелей с диаметром от 3,4 до 4,2 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911308

Набор для ввода кабеля, 3,4 - 4,2
изделие добавлено в вашу корзину
TPE
вулкан
B2911309 Набор для ввода кабеля, 3,4 - 4,2

B2911309

Набор для ввода кабеля, 3,4 - 4,2 Для круглых кабелей с диаметром от 3,4 до 4,2 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911309

Набор для ввода кабеля, 3,4 - 4,2
изделие добавлено в вашу корзину
TPE
черный RAL 9005
B2911318 Набор для ввода кабеля, 4,2 - 5,0

B2911318

Набор для ввода кабеля, 4,2 - 5,0 Для круглых кабелей с диаметром от 4,2 до 5,0 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911318

Набор для ввода кабеля, 4,2 - 5,0
изделие добавлено в вашу корзину
TPE
вулкан
B2911319 Набор для ввода кабеля, 4,2 - 5,0

B2911319

Набор для ввода кабеля, 4,2 - 5,0 Для круглых кабелей с диаметром от 4,2 до 5,0 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911319

Набор для ввода кабеля, 4,2 - 5,0
изделие добавлено в вашу корзину
TPE
черный RAL 9005
B2911328 Набор для ввода кабеля, 5,0 - 5,9

B2911328

Набор для ввода кабеля, 5,0 - 5,9 Для круглых кабелей с диаметром от 5,0 до 5,9 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911328

Набор для ввода кабеля, 5,0 - 5,9
изделие добавлено в вашу корзину
TPE
вулкан
B2911329 Набор для ввода кабеля, 5,0 - 5,9

B2911329

Набор для ввода кабеля, 5,0 - 5,9 Для круглых кабелей с диаметром от 5,0 до 5,9 мм. Кабельный ввод предохраняет кабель от изгиба и фиксируется в корпусе с помощью пластмассового основания. Защита от натяжения с помощью прижимной пластины.

Комплект поставки Эластичный кабельный ввод, пластмассовое основание, прижимная пластина, 2 шурупа

Закрыть

B2911329

Набор для ввода кабеля, 5,0 - 5,9
изделие добавлено в вашу корзину
TPE
черный RAL 9005

Аксессуары - для настенного монтажа / для подвеса

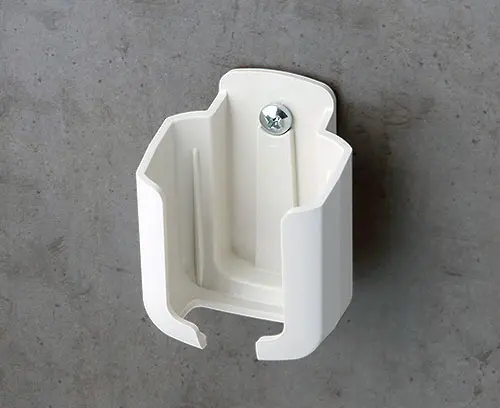

B2921507 Настенный держатель S

B2921507

Настенный держатель S Специальный настенный держатель для корпусов CONNECT S, для надёжного хранения прибора с кабелем или без кабеля. Большой вырез снизу для разъёмов или кабельных вводов. Держатель крепится к стене или другой поверхности с помощью стандартных шурупов с диаметром головки от 5,5 до 7 мм.

Комплект поставки 1 настенный держатель

Закрыть

B2921507

Настенный держатель S
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для B2822107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Длина
60 mm
Ширина
42 mm
Высота
22 mm
Длина платы, в основании
41 mm
Ширина платы, в основании
34 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
20 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
