A9006108 DATEC-COMPACT M

A9006108

DATEC-COMPACT M

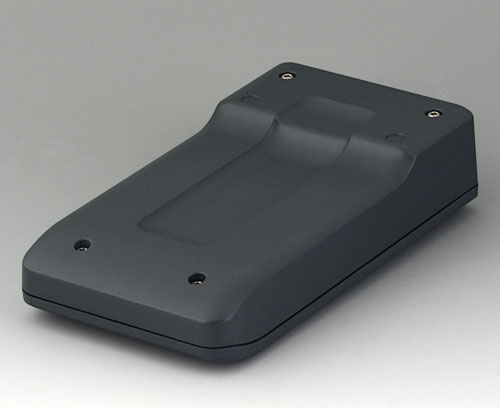

Компактный ручной корпус, состоящий из 2 частей, с эргономичной прочной конструкцией, с уплотнительной прокладкой. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение

Без батарейного отсека

Комплект поставки

1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - базы

A9106508 База M

A9106508

База M База для практичного хранения корпуса DATEC-COMPACT M с батарейным отсеком или без него. Идеально подходит для подзарядки прибора или передачи данных. Монтажные бобышки для крепления плат и компонентов. Посадочные места для пружинных контактов (поставляются отдельно).

Комплект поставки 1 база, 1 нижняя панель, резиновые ножки, набор сборочного крепежа

Закрыть

A9106508

База M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
лава
A9193031 Пружинный контакт

A9193031

Пружинный контакт Подпружиненный круглый контакт со сферическим концом и воротниковым фланцем, для подзарядки. Необходимо сверление ступенчатого отверстия. Крепление самофиксацией. Контакт с электрической цепью через провод или через монтаж на плату. Токовая нагрузка до 15 А. Ход подвижной части 1, 5 мм, 1,7 Н. Обеспечивается очень низкое контактное сопротивление.

Комплект поставки 1 шт.

Закрыть

A9193031

Пружинный контакт
изделие добавлено в вашу корзину
позолоченный

Аксессуары - для настенного монтажа / для подвеса

A9106628 Настенный держатель M

A9106628

Настенный держатель M Специальный настенный держатель для корпусов DATEC-COMPACT M, для надёжного хранения прибора. Конструкция держателя даёт доступ к большей части передней и нижней поверхности корпуса. Держатель крепится к стене или другой поверхности с помощью стандартных шурупов с диаметром головки от 5,5 до 7 мм.

Комплект поставки 1 настенный держатель

Закрыть

A9106628

Настенный держатель M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
лава

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Прочие аксессуары

A9193030 Контактная площадка

A9193030

Контактная площадка Контактная площадка со штырём под пайку, для подзарядки. Необходимо ступенчатое отверстие. Крепление самофиксацией. Токовая нагрузка до 15 А. Очень низкое контактное сопротивление.

Комплект поставки 1 шт.

Закрыть

A9193030

Контактная площадка
изделие добавлено в вашу корзину
позолоченный
A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для A9006108

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
Цвет
лава
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
172 mm
Ширина
92 mm
Высота
39 mm
Длина платы, в основании
133 mm
Ширина платы, в основании
77 mm
Длина платы, в верхней части
134 mm
Ширина платы, в верхней части
80 mm
Длина плёночной клавиатуры
131,5 mm
Ширина плёночной клавиатуры
69,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
158 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
