A9106507 База M

A9106507

База M

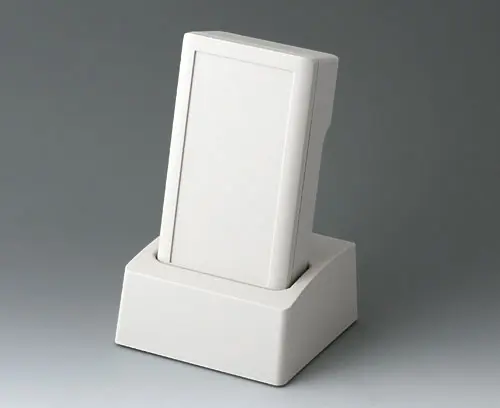

База для практичного хранения корпуса DATEC-COMPACT M с батарейным отсеком или без него. Идеально подходит для подзарядки прибора или передачи данных. Монтажные бобышки для крепления плат и компонентов. Посадочные места для пружинных контактов (поставляются отдельно).

Комплект поставки

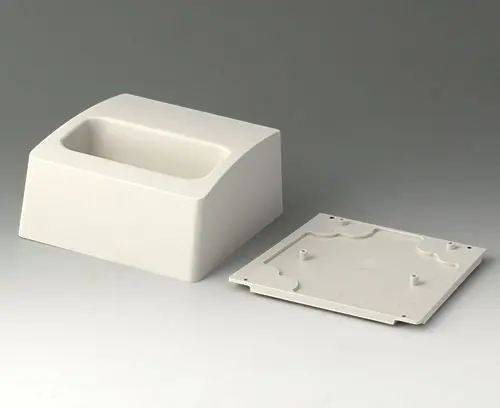

1 база, 1 нижняя панель, резиновые ножки, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

A9006107 DATEC-COMPACT M

A9006107

DATEC-COMPACT M Компактный ручной корпус, состоящий из 2 частей, с эргономичной прочной конструкцией, с уплотнительной прокладкой. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение Без батарейного отсека

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

Закрыть

A9006107

DATEC-COMPACT M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002
172x92x39mm
IP 65
A9006117 DATEC-COMPACT M

A9006117

DATEC-COMPACT M Компактный ручной корпус, состоящий из 2 частей, с эргономичной прочной конструкцией. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение Без батарейного отсека

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

Закрыть

A9006117

DATEC-COMPACT M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002
172x92x39mm
IP 41
A9006207 DATEC-COMPACT M

A9006207

DATEC-COMPACT M Компактный ручной корпус, состоящий из 3 частей, с эргономичной прочной конструкцией, с уплотнительной прокладкой. Идеально подходит для небольших приборов. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. С батарейным отсеком на 3 батарейки АА, с доступом снаружи. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение С батарейным отсеком 3 х АА

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, набор сборочного крепежа

Закрыть

A9006207

DATEC-COMPACT M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002
172x92x39mm
IP 65
A9006217 DATEC-COMPACT M

A9006217

DATEC-COMPACT M Компактный ручной корпус, состоящий из 3 частей, с эргономичной прочной конструкцией. Идеально подходит для небольших приборов. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. С батарейным отсеком на 3 батарейки АА, с доступом снаружи. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение С батарейным отсеком 3 х АА

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, набор сборочного крепежа

Закрыть

A9006217

DATEC-COMPACT M
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
белый RAL 9002
172x92x39mm
IP 41

Аксессуары - базы

A9193031 Пружинный контакт

A9193031

Пружинный контакт Подпружиненный круглый контакт со сферическим концом и воротниковым фланцем, для подзарядки. Необходимо сверление ступенчатого отверстия. Крепление самофиксацией. Контакт с электрической цепью через провод или через монтаж на плату. Токовая нагрузка до 15 А. Ход подвижной части 1, 5 мм, 1,7 Н. Обеспечивается очень низкое контактное сопротивление.

Комплект поставки 1 шт.

Закрыть

A9193031

Пружинный контакт
изделие добавлено в вашу корзину
позолоченный

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Виды доработки для A9106507

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
160 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
