A9077107 DATEC-CONTROL S, исп. I

A9077107

DATEC-CONTROL S, исп. I

Ручной корпус для различных применений с увеличенной дисплейной областью для размещения символьных и графических модулей. Углублённая область на рабочей поверхности для размещения плёночной клавиатуры. Крышка батарейного отсека на защёлке, с возможностью дополнительной фиксации винтом (батарейный отсек заказывается отдельно).

Исполнение

Без отверстия для дисплея, с углублённой областью глубиной 1,7 мм

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

Закрыть

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9174006 Набор батарейных контактов, 1 х 9 В

A9174006

Набор батарейных контактов, 1 х 9 В Для подключения батарейки 9 В.

Комплект поставки 2 одиночных контакта

Закрыть

A9174006

Набор батарейных контактов, 1 х 9 В
изделие добавлено в вашу корзину
Cталь
луженый
A9177310 Батарейный отсек, 1 x 9 В

A9177310

Батарейный отсек, 1 x 9 В Батарейный отсек для 1 батарейки 9 В типа "крона".

Комплект поставки 1 батарейный отсек, набор сборочного крепежа

Закрыть

A9177310

Батарейный отсек, 1 x 9 В
изделие добавлено в вашу корзину
АБС (UL 94 HB)
A9345217 Батарейный отсек, 4 x AA

A9345217

Батарейный отсек, 4 x AA Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).

Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж

Закрыть

A9345217

Батарейный отсек, 4 x AA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - базы

A9177137 База S

A9177137

База S Эргономичный наклон обеспечивает лёгкое считывание показаний. Также база обеспечивает дополнительное место для размещения зарядного устройства, слотов и т. д.

Исполнение Настольная

Комплект поставки 1 база, 1 нижняя панель, сборочные шурупы, шурупы для крепления платы, заглушка, защёлка, резиновые ножки

Закрыть

A9177137

База S
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9178007 Контактная колодка с пружинными контактами

A9178007

Контактная колодка с пружинными контактами 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178007

Контактная колодка с пружинными контактами
изделие добавлено в вашу корзину
позолоченный
A9199005 Кабельный прижим

A9199005

Кабельный прижим Прижим для фиксации кабеля на предусмотренном выступе. Подходит для диаметра кабеля прибл. ø 5-7 мм.

Комплект поставки 1 прижим, 2 шурупа

Закрыть

A9199005

Кабельный прижим
изделие добавлено в вашу корзину
ПА 6
вулкан

Аксессуары - для защиты

A9177006 Набор уплотнительных прокладок S

A9177006

Набор уплотнительных прокладок S Для увеличения степени защиты корпуса DATEC-CONTROL S.

Комплект поставки 1 набор уплотнительных прокладок

Закрыть

A9177006

Набор уплотнительных прокладок S
изделие добавлено в вашу корзину

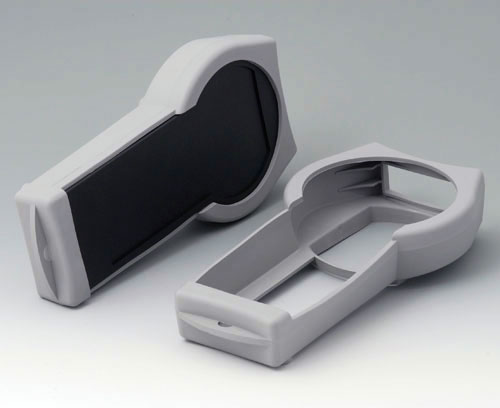

A9177008 Защитный чехол S

A9177008

Защитный чехол S Специальный защитный чехол для корпуса DATEC-CONTROL S. Предназначен для защиты прибора от ударных воздействий. Легко надевается на корпус благодаря эластичности материала.

Комплект поставки 1 защитный чехол

Закрыть

A9177008

Защитный чехол S
изделие добавлено в вашу корзину
СБС (ТПЭ)
вулкан

Аксессуары - для настенного монтажа / для подвеса

A9226227 Настенный держатель

A9226227

Настенный держатель Настенный держатель для DATEC-MOBIL-BOX M и DATEC-CONTROL S. Расстояние между лапами регулируется посредством перемещения планок, положение которых затем фиксируется при монтаже корпуса на стене.

Комплект поставки 1 основание, 2 планки, 2 лапы

Закрыть

A9226227

Настенный держатель
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Прочие аксессуары

A9178008 Контактная колодка с контактными площадками

A9178008

Контактная колодка с контактными площадками 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178008

Контактная колодка с контактными площадками
изделие добавлено в вашу корзину
позолоченный

Виды доработки для A9077107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
228 mm
Ширина
117 mm
Высота
47 mm
Длина платы, в основании
214 mm
Ширина платы, в основании
62 mm
Длина платы, в верхней части
213 mm
Ширина платы, в верхней части
60 mm
Длина плёночной клавиатуры
169,5 mm
Ширина плёночной клавиатуры
59,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (часть)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
206 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
