A9074227 DATEC-MOBIL-BOX M, исп. II, высокий

A9074227

DATEC-MOBIL-BOX M, исп. II, высокий

Универсальный ручной корпус средних размеров. Много места для вырезов и отверстий. Углублённая область на рабочей поверхности для плёночной клавиатуры. Крышка батарейного отсека с нижней стороны (батарейный отсек поставляется отдельно). Уплотнительная прокладка IP 65 поставляется отдельно.

Исполнение

Высокая верхняя часть с отверстием для стандартных ЖК модулей с количеством символов 2 х 16

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

Закрыть

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9161002 Набор батарейных контактов, 2 x 9 B / 4 x AA

A9161002

Набор батарейных контактов, 2 x 9 B / 4 x AA Для подключения 2 батареек 9 B.

Комплект поставки 4 одиночных контакта

Закрыть

A9161002

Набор батарейных контактов, 2 x 9 B / 4 x AA
изделие добавлено в вашу корзину
Cталь
луженый
A9174002 Батарейный отсек, 2 x 9 B

A9174002

Батарейный отсек, 2 x 9 B Батарейный отсек для 2 батареек 9 B типа "крона".

Комплект поставки 1 батарейный отсек, набор сборочного крепежа

Закрыть

A9174002

Батарейный отсек, 2 x 9 B
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9174003 Батарейный отсек, 1 x 9 B

A9174003

Батарейный отсек, 1 x 9 B Батарейный отсек для 1 батарейки 9 B типа "крона".

Комплект поставки 1 батарейный отсек, набор сборочного крепежа

Закрыть

A9174003

Батарейный отсек, 1 x 9 B
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9174006 Набор батарейных контактов, 1 х 9 В

A9174006

Набор батарейных контактов, 1 х 9 В Для подключения батарейки 9 В.

Комплект поставки 2 одиночных контакта

Закрыть

A9174006

Набор батарейных контактов, 1 х 9 В
изделие добавлено в вашу корзину
Cталь
луженый
A9345217 Батарейный отсек, 4 x AA

A9345217

Батарейный отсек, 4 x AA Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).

Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж

Закрыть

A9345217

Батарейный отсек, 4 x AA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для защиты

A9174001 Набор уплотнительных прокладок M

A9174001

Набор уплотнительных прокладок M Для увеличения степени защиты корпуса DATEC-MOBIL-BOX M.

Комплект поставки 2 уплотнительные прокладки, 4 уплотнительные шайбы

Закрыть

A9174001

Набор уплотнительных прокладок M
изделие добавлено в вашу корзину

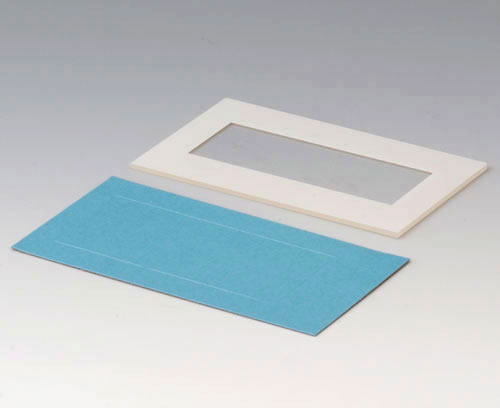

A9174007 Стекло для защиты дисплея M, с белой окантовкой

A9174007

Стекло для защиты дисплея M, с белой окантовкой Стекло для защиты дисплея, обеспечивает степень защиты IP 65. Окантовка соответствует отверстию для дисплея в корпусе. Для корпусов в исполнении II.

Комплект поставки 1 стекло, 1 самоклеящаяся плёнка

Закрыть

A9174007

Стекло для защиты дисплея M, с белой окантовкой
изделие добавлено в вашу корзину
Акриловое стекло
прозрачный

Аксессуары - для ношения

A9100002 Ушко для шнурка

A9100002

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.

Комплект поставки 1 ушко

Закрыть

A9100002

Ушко для шнурка
изделие добавлено в вашу корзину
ПА 6
вулкан

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Прочие аксессуары

A9250907 Откидывающаяся ножка

A9250907

Откидывающаяся ножка Для корпусов DATEC-MOBIL-BOX M/S (места для сверления двух монтажных отверстий намечены в корпусе: межцентровое расстояние 20 мм, диаметр отверстий 4,2 мм). Обеспечивает эргономичный угол наклона при считывании показаний. Отдельно поставляются резиновые ножки A9207150, которые можно наклеить на корпус для лучшей устойчивости.

Комплект поставки 1 откидывающаяся ножка, набор сборочного крепежа

Закрыть

A9250907

Откидывающаяся ножка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для A9074227

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок, дисплейное стекло (с самоклеющейся плёнкой)
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
195 mm
Ширина
101 mm
Высота
59 mm
Длина платы, в основании
165 mm
Ширина платы, в основании
90 mm
Длина платы, в верхней части
184 mm
Ширина платы, в верхней части
90 mm
Длина дисплея, в основании
60 mm
Ширина дисплея, в основании
15 mm
Длина плёночной клавиатуры
167,7 mm
Ширина плёночной клавиатуры
80,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
220 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
