A9086365 DESK CASE 190 H

A9086365

DESK CASE 190 H

Корпус из двух частей. Наклонная рабочая поверхность с углублённой областью 1,5 мм. Нижняя часть с монтажными бобышками и вертикальными направляющими для горизонтального и вертикального размещения плат.

Исполнение

С отверстием в верхней части для установки лицевой панели, с высокой нижней частью

Комплект поставки

1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

A9186001 Лицевая панель 190 F/H

A9186001

Лицевая панель 190 F/H Лицевая панель для корпусов DESK CASE 190 F и H.

Комплект поставки 1 лицевая панель (крепёжные шурупы входят в комплект поставки корпуса)

Закрыть

A9186001

Лицевая панель 190 F/H
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
161,5x106x1,5mm

Аксессуары - для настенного монтажа / для подвеса

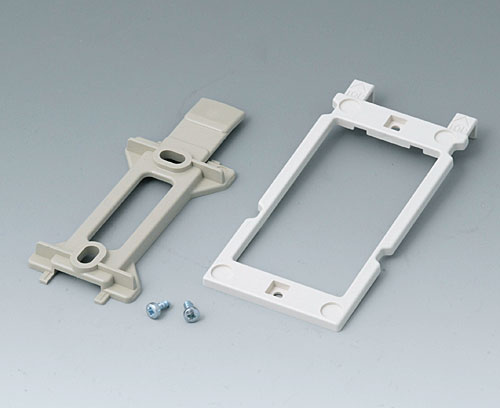

B1350048 Набор для настенного монтажа

B1350048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж

Закрыть

B1350048

Набор для настенного монтажа
изделие добавлено в вашу корзину
АБС (UL 94 HB)
тепло-серый RAL 7032

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для A9086365

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
Крышка белый RAL 9002,
Основание тепло-серый RAL 7032
Ширина
190 mm
Глубина
138 mm
Высота
70 mm
Длина платы, в основании
118 mm
Ширина платы, в основании
180 mm
Длина платы, в верхней части
127 mm
Ширина платы, в верхней части
175 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
246 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
