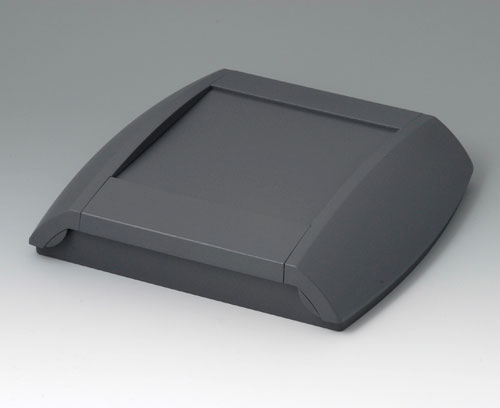

A9093108 DIATEC S

A9093108

DIATEC S

Корпус из четырёх частей. Нижняя часть устанавливается непосредственно на стену, верхняя часть крепится к ней на шурупах. Сборку завершает установка (на защёлках) двух боковых панелей. Возможна дополнительная фиксация боковых панелей с помощью специальных замков во избежание несанкционированной разборки корпуса. Углублённая рабочая область для защиты плёночной клавиатуры. Монтажные бобышки в нижней и верхней части. Встроенный батарейный отсек для 2 батареек AA или 1 батарейки 9 B типа "крона".

Комплект поставки

Нижняя и верхняя части, левая и правая боковые панели, 2 замка, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

Закрыть

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9190002 Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA

A9190002

Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA Для подключения 2 батареек.
Примечание: при использовании с корпусами ATR-CASE подходит только для подставки (2 x AA).

Комплект поставки 1 двойной контакт, 2 одиночных контакта

Закрыть

A9190002

Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA
изделие добавлено в вашу корзину
Cталь
луженый

Аксессуары - для защиты

A9193122 Крышка на петлях S/L

A9193122

Крышка на петлях S/L Крышка на петлях для полного закрывания рабочей области корпуса DIATEC S или частичного (наполовину) закрывания рабочей области корпуса DIATEC L. Необходимы два монтажных отверстия ø 4,2 мм в корпусе.

Комплект поставки 1 крышка, 2 петли, набор сборочного крепежа

Закрыть

A9193122

Крышка на петлях S/L
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
полупрозрачный
A9193128 Крышка на петлях S/L

A9193128

Крышка на петлях S/L Крышка на петлях для полного закрывания рабочей области корпуса DIATEC S или частичного (наполовину) закрывания рабочей области корпуса DIATEC L. Необходимы два монтажных отверстия ø 4,2 мм в корпусе.

Комплект поставки 1 крышка, 2 петли, набор сборочного крепежа

Закрыть

A9193128

Крышка на петлях S/L
изделие добавлено в вашу корзину
АБС (UL 94 HB)
лава
A9193132 Крышка на петлях S/L

A9193132

Крышка на петлях S/L Крышка на петлях для полного закрывания рабочей области корпуса DIATEC S или частичного (наполовину) закрывания рабочей области корпуса DIATEC L. Необходимы два монтажных отверстия ø 4,2 мм в корпусе.

Комплект поставки 1 крышка, 2 петли, набор сборочного крепежа

Закрыть

A9193132

Крышка на петлях S/L
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный
A9194007 Перегородка

A9194007

Перегородка Перегородка для разделения внутреннего пространства, например для защиты электроники во время замены батареек. Вставляется в соответствующие канавки, имеющиеся в корпусе. В одном корпусе можно установить до двух перегородок.

Комплект поставки 1 перегородка

Закрыть

A9194007

Перегородка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
156x30x3mm

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9212330 Резиновые ножки 12 x 3,5 мм

A9212330

Резиновые ножки 12 x 3,5 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9212330

Резиновые ножки 12 x 3,5 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для A9093108

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
Цвет
лава
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
210 mm
Высота
48 mm
Глубина
200 mm
Длина платы, в основании
120 mm
Ширина платы, в основании
180 mm
Длина платы, в верхней части
120 mm
Ширина платы, в верхней части
180 mm
Длина плёночной клавиатуры
127,6 mm
Ширина плёночной клавиатуры
119,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (часть)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
330 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
