C3207207 EASYTEC 125

C3207207

EASYTEC 125

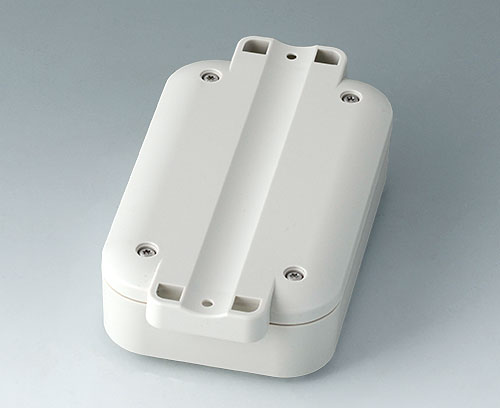

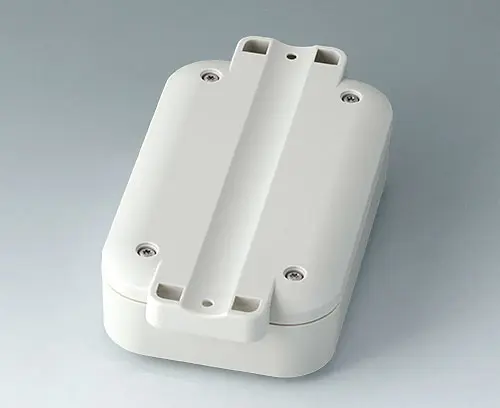

Пластмассовый корпус, состоящий из двух частей, с высокой верхней частью. Нижняя часть оснащена ушками с отверстиями как для настенного монтажа, так и для монтажа на трубу с помощью монтажных стяжек. Прочная конструкция с испытанной системой соединения "шпунт-паз". Сборка при помощи винтов из нержавеющей стали со шлицем Torx ("звёздочка"). Монтажные бобышки для крепления плат и компонентов в в верхней и нижней частях.

Исполнение

С высокой верхней частью

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

A9503030 Уплотнительная прокладка 125

A9503030

Уплотнительная прокладка 125 Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

A9503030

Уплотнительная прокладка 125
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину

Виды доработки для C3207207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: уплотнительная прокладка, IP 40
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
147 mm
Ширина
78 mm
Высота
37 mm
Длина платы, в основании
113 mm
Ширина платы, в основании
68 mm
Длина платы, в верхней части
113 mm
Ширина платы, в верхней части
68 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
104 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
