B7010207 ERGO-CASE M, плоский

B7010207

ERGO-CASE M, плоский

Корпус эргономичной формы для приборов, носимых на теле. Углублённая рабочая область для защиты плёночной клавиатуры. Плоская область с торца для размещения соединителей, кабельных вводов и т. п.

Исполнение

С низкой верхней частью

Комплект поставки

1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

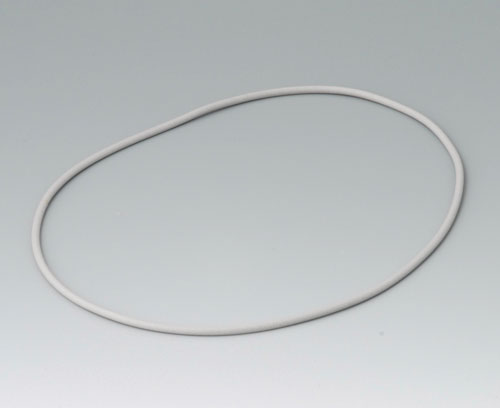

B7110005 Уплотнительная прокладка M

B7110005

Уплотнительная прокладка M Для увеличения степени защиты корпуса ERGO-CASE M.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B7110005

Уплотнительная прокладка M
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

A9178007 Контактная колодка с пружинными контактами

A9178007

Контактная колодка с пружинными контактами 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178007

Контактная колодка с пружинными контактами
изделие добавлено в вашу корзину
позолоченный
B7110028 Монтажные ушки L / M / S

B7110028

Монтажные ушки L / M / S Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.

Комплект поставки 2 монтажных ушка, набор сборочного крепежа

Закрыть

B7110028

Монтажные ушки L / M / S
изделие добавлено в вашу корзину
ПА 6
вулкан
B7110048 Настенный держатель S / M

B7110048

Настенный держатель S / M Специализированный настенный держатель для корпуса ERGO-CASE S/M, с прижимной планкой для предотвращения снятия. Предусмотрена возможность размещения контактной колодки для связи с прибором (6-контактная, поставляется отдельно). Для монтажа корпуса на держатель требуются монтажные ушки B7110028 (поставляются отдельно).

Комплект поставки 1 настенный держатель, 1 прижимная планка, 1 винт

Закрыть

B7110048

Настенный держатель S / M
изделие добавлено в вашу корзину
ПА 6
вулкан

Аксессуары - для ношения

A9100001 Ушко для шнурка

A9100001

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.

Комплект поставки 1 ушко

Закрыть

A9100001

Ушко для шнурка
изделие добавлено в вашу корзину
ПА 6
вулкан
B7110028 Монтажные ушки L / M / S

B7110028

Монтажные ушки L / M / S Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.

Комплект поставки 2 монтажных ушка, набор сборочного крепежа

Закрыть

B7110028

Монтажные ушки L / M / S
изделие добавлено в вашу корзину
ПА 6
вулкан
B7110107 Напоясная / накарманная клипса

B7110107

Напоясная / накарманная клипса Прижимная клипса для ношения корпуса ERGO-CASE S или M на кармане или на поясе. Для крепления клипсы к корпусу необходимо высверлить предусмотренные отверстия в нижней части корпуса.

Комплект поставки 1 клипса, набор сборочного крепежа

Закрыть

B7110107

Напоясная / накарманная клипса
изделие добавлено в вашу корзину
ПА 6
белый RAL 9002
B7110129 Ремешок

B7110129

Ремешок Эластичный ремешок-браслет с защёлкивающимся замком.

Комплект поставки 1 шт.

Закрыть

B7110129

Ремешок
изделие добавлено в вашу корзину
черный
450x35mm
B7110139 Ремешок

B7110139

Ремешок Эластичный ремень с вставным замком.

Комплект поставки 1 шт.

Закрыть

B7110139

Ремешок
изделие добавлено в вашу корзину
черный
1200x30mm
B7110149 Ремешок

B7110149

Ремешок Эластичный ремень с вставным замком.

Комплект поставки 1 шт.

Закрыть

B7110149

Ремешок
изделие добавлено в вашу корзину
черный
1500x30mm

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9178007 Контактная колодка с пружинными контактами

A9178007

Контактная колодка с пружинными контактами 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178007

Контактная колодка с пружинными контактами
изделие добавлено в вашу корзину
позолоченный
A9178008 Контактная колодка с контактными площадками

A9178008

Контактная колодка с контактными площадками 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178008

Контактная колодка с контактными площадками
изделие добавлено в вашу корзину
позолоченный

Виды доработки для B7010207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 54 opt.
Необходимые аксессуары: уплотнительная прокладка
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
100 mm
Высота
40 mm
Длина платы, в верхней части
128 mm
Ширина платы, в верхней части
72 mm
Длина плёночной клавиатуры
101,9 mm
Ширина плёночной клавиатуры
58,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
105 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
