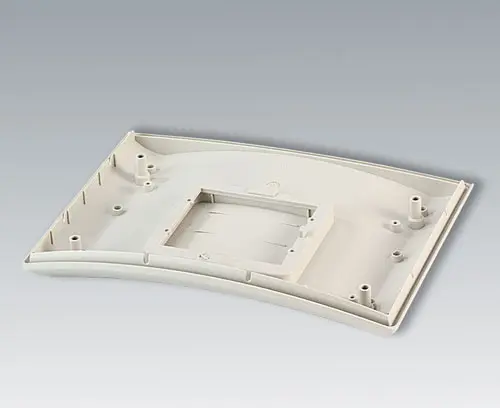

B7020107 ERGO-CASE L, плоский

B7020107

ERGO-CASE L, плоский

Корпус эргономичной формы для приборов, носимых на теле. Углублённая рабочая область для защиты плёночной клавиатуры. Плоская область с торца для размещения соединителей, кабельных вводов и т. п. Корпус оснащён защёлкивающейся крышкой батарейного отсека (батарейный отсек поставляется отдельно).

Исполнение

С низкой верхней частью

Комплект поставки

1 верхняя часть, 1 нижняя часть, крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

Закрыть

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9161002 Набор батарейных контактов, 2 x 9 B / 4 x AA

A9161002

Набор батарейных контактов, 2 x 9 B / 4 x AA Для подключения 2 батареек 9 B.

Комплект поставки 4 одиночных контакта

Закрыть

A9161002

Набор батарейных контактов, 2 x 9 B / 4 x AA
изделие добавлено в вашу корзину
Cталь
луженый
A9174002 Батарейный отсек, 2 x 9 B

A9174002

Батарейный отсек, 2 x 9 B Батарейный отсек для 2 батареек 9 B типа "крона".

Комплект поставки 1 батарейный отсек, набор сборочного крепежа

Закрыть

A9174002

Батарейный отсек, 2 x 9 B
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9174003 Батарейный отсек, 1 x 9 B

A9174003

Батарейный отсек, 1 x 9 B Батарейный отсек для 1 батарейки 9 B типа "крона".

Комплект поставки 1 батарейный отсек, набор сборочного крепежа

Закрыть

A9174003

Батарейный отсек, 1 x 9 B
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9174006 Набор батарейных контактов, 1 х 9 В

A9174006

Набор батарейных контактов, 1 х 9 В Для подключения батарейки 9 В.

Комплект поставки 2 одиночных контакта

Закрыть

A9174006

Набор батарейных контактов, 1 х 9 В
изделие добавлено в вашу корзину
Cталь
луженый
A9345217 Батарейный отсек, 4 x AA

A9345217

Батарейный отсек, 4 x AA Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).

Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж

Закрыть

A9345217

Батарейный отсек, 4 x AA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для защиты

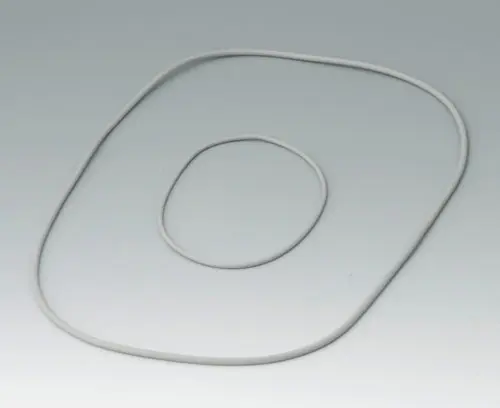

B7120001 Набор уплотнительных прокладок L

B7120001

Набор уплотнительных прокладок L Для увеличения степени защиты корпуса ERGO-CASE L.

Комплект поставки 1 набор уплотнительных прокладок

Закрыть

B7120001

Набор уплотнительных прокладок L
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

A9178007 Контактная колодка с пружинными контактами

A9178007

Контактная колодка с пружинными контактами 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178007

Контактная колодка с пружинными контактами
изделие добавлено в вашу корзину
позолоченный
B7110028 Монтажные ушки L / M / S

B7110028

Монтажные ушки L / M / S Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.

Комплект поставки 2 монтажных ушка, набор сборочного крепежа

Закрыть

B7110028

Монтажные ушки L / M / S
изделие добавлено в вашу корзину
ПА 6
вулкан
B7120048 Настенный держатель L

B7120048

Настенный держатель L Специализированный настенный держатель для корпуса ERGO-CASE L, с прижимной планкой для предотвращения снятия. Предусмотрена возможность размещения контактной колодки для связи с прибором (6-контактная, поставляется отдельно). Для монтажа корпуса на держатель требуются монтажные ушки B7110028 (поставляются отдельно).

Комплект поставки 1 настенный держатель, 1 прижимная планка, 1 набор сборочного крепежа

Закрыть

B7120048

Настенный держатель L
изделие добавлено в вашу корзину
ПА 6
вулкан

Аксессуары - для ношения

B7110028 Монтажные ушки L / M / S

B7110028

Монтажные ушки L / M / S Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.

Комплект поставки 2 монтажных ушка, набор сборочного крепежа

Закрыть

B7110028

Монтажные ушки L / M / S
изделие добавлено в вашу корзину
ПА 6
вулкан
B7110139 Ремешок

B7110139

Ремешок Эластичный ремень с вставным замком.

Комплект поставки 1 шт.

Закрыть

B7110139

Ремешок
изделие добавлено в вашу корзину
черный
1200x30mm
B7110149 Ремешок

B7110149

Ремешок Эластичный ремень с вставным замком.

Комплект поставки 1 шт.

Закрыть

B7110149

Ремешок
изделие добавлено в вашу корзину
черный
1500x30mm

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9178007 Контактная колодка с пружинными контактами

A9178007

Контактная колодка с пружинными контактами 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178007

Контактная колодка с пружинными контактами
изделие добавлено в вашу корзину
позолоченный
A9178008 Контактная колодка с контактными площадками

A9178008

Контактная колодка с контактными площадками 6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.

Комплект поставки 1 контактная колодка

Закрыть

A9178008

Контактная колодка с контактными площадками
изделие добавлено в вашу корзину
позолоченный

Виды доработки для B7020107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 54 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
200 mm
Высота
54 mm
Длина платы, в верхней части
125 mm
Ширина платы, в верхней части
162 mm
Длина плёночной клавиатуры
94,1 mm
Ширина плёночной клавиатуры
149,4 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
246 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
