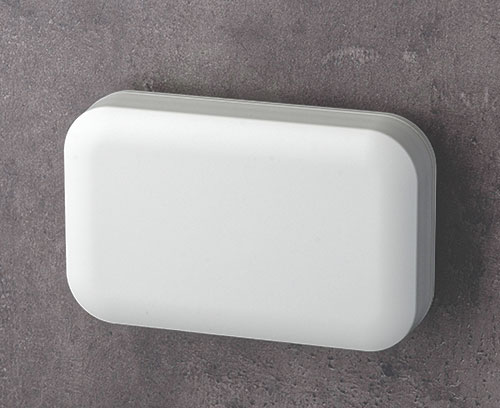

A9431107 EVOTEC 125, исп. I

A9431107

EVOTEC 125, исп. I

Корпус, состоящий из двух частей, с горизонтально расположенной верхней поверхностью, высотой 30 мм. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части.

Исполнение

С горизонтально расположенной верхней поверхностью

Комплект поставки

Верхняя и нижняя части, сборочный крепёж (вкл. 4 самоклеящиеся резиновые ножки)

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

A9503030 Уплотнительная прокладка 125

A9503030

Уплотнительная прокладка 125 Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

A9503030

Уплотнительная прокладка 125
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B1300017 Адаптер для монтажа на DIN-рейку

B1300017

Адаптер для монтажа на DIN-рейку Специально для корпусов TOPTEC размеров от 123 F/H и EVOTEC 100/125/150. Для монтажа на DIN- рейку в соответствии со стандартом DIN EN 60715 (TH35, G32). Простая сборка. Необходимо 2 отверстия ø 3 мм в корпусе.

Комплект поставки 1 адаптер, набор крепежа

Закрыть

B1300017

Адаптер для монтажа на DIN-рейку
изделие добавлено в вашу корзину
ПА 6
белый RAL 9002

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину

Виды доработки для A9431107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: уплотнительная прокладка, IP 40
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
125 mm
Ширина
78 mm
Высота
30 mm
Длина платы, в основании
113 mm
Ширина платы, в основании
68 mm
Длина платы, в верхней части
113 mm
Ширина платы, в верхней части
68 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
90 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
