C7013034 IN-BOX

C7013034

IN-BOX

Пластмассовый корпус, состоящий из двух частей, с уплотнителем, залитым в паз верхней части. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Монтажные бобышки для крепления платы, DIN-рейки или монтажной панели. Сборка корпуса с помощью специальных винтов-фиксаторов, расположенных вне зоны герметизации.

Комплект поставки

1 нижняя часть, 1 верхняя часть с уплотнителем, набор крепежа, включающий 4 сборочных винта-фиксатора и 4 шурупа для крепления компонентов в корпусе

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

C2306917 Клапан компенсации давления, M6 х 0,75

C2306917

Клапан компенсации давления, M6 х 0,75 Устройство для выравнивания давления , предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2306917

Клапан компенсации давления, M6 х 0,75
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C2310917 Клапан компенсации давления, M10 х 1

C2310917

Клапан компенсации давления, M10 х 1 Устройство для выравнивания давления, предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2310917

Клапан компенсации давления, M10 х 1
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C7100128 Пломбировочная вставка

C7100128

Пломбировочная вставка Для защиты корпуса от несанкционированного доступа.

Комплект поставки 1 пломбировочная вставка, 1 шуруп

Закрыть

C7100128

Пломбировочная вставка
изделие добавлено в вашу корзину
ПП

Аксессуары - для настенного монтажа / для подвеса

C7100092 Ушки для настенного монтажа

C7100092

Ушки для настенного монтажа Пластмассовые ушки для монтажа корпуса на стену. Могут располагаться с любой стороны корпуса.

Комплект поставки 4 ушка, 4 шурупа

Закрыть

C7100092

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПК GF15
C7100142 Внутренние петли

C7100142

Внутренние петли Для соединения верхней части корпуса с нижней на петлях.

Комплект поставки 2 петли, сборочные шурупы

Закрыть

C7100142

Внутренние петли
изделие добавлено в вашу корзину
ПК

Аксессуары - для сборки

C7100167 Шуруп 3,9 x 9 мм

C7100167

Шуруп 3,9 x 9 мм Для крепления DIN-реек, монтажных панелей, плат и т. п.

Комплект поставки 1 шуруп

Закрыть

C7100167

Шуруп 3,9 x 9 мм
изделие добавлено в вашу корзину

Прочие аксессуары

C7112056 Монтажная панель

C7112056

Монтажная панель Монтажная панель из непроводящего материала с 4 отверстиями для крепления к монтажным бобышкам корпуса.

Комплект поставки 1 монтажная панель

Закрыть

C7112056

Монтажная панель
изделие добавлено в вашу корзину
113x93x2,5mm

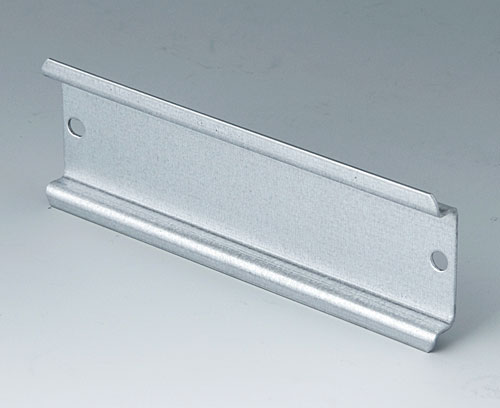

C7112077 DIN-рейка TH 35

C7112077

DIN-рейка TH 35 DIN-рейка стандарта DIN EN 60715, с сечением 35 x 7,5 мм. Для монтажа клемм и компонентов в корпусе.

Комплект поставки 1 рейка

Закрыть

C7112077

DIN-рейка TH 35
изделие добавлено в вашу корзину
Cталь
108x35x7,5mm

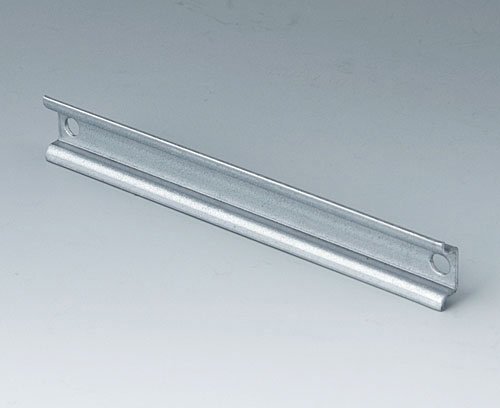

C7112087 DIN-рейка TH 15

C7112087

DIN-рейка TH 15 DIN-рейка стандарта DIN EN 60715, с сечением 15 x 5,5 мм. Для монтажа клемм и компонентов в корпусе.

Комплект поставки 1 рейка

Закрыть

C7112087

DIN-рейка TH 15
изделие добавлено в вашу корзину
Cталь
108x15x5,5mm

Виды доработки для C7013034

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
Цвет
Основание светло-серый RAL 7035,
Крышка прозрачный
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
124 mm
Ширина
122 mm
Высота
55 mm
Длина платы, в основании
93 mm
Ширина платы, в основании
113 mm
Длина плёночной клавиатуры
96,7 mm
Ширина плёночной клавиатуры
94,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
218 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
