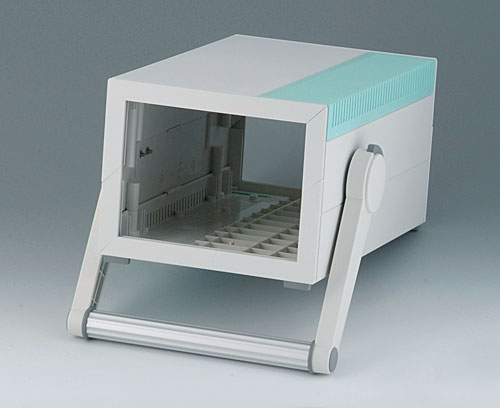

B2212305 MEDITEC E 220, с ручкой

B2212305

MEDITEC E 220, с ручкой

Укомплектованный корпус. Подходит для размещения европлат 100 x 220 мм или 100 x 160 мм. Собирается из двух одинаковых Г-образных крышек с защёлкивающимися угловыми накладками и двух боковых панелей. Резиновые ножки с креплением на шурупах.

Комплект поставки

2 Г-образные крышки, 2 угловые накладки с вентиляцией (бирюзового цвета), 2 боковые панели, набор сборочного крепежа, 4 ножки, 1 ручка

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

B2116007 Наклонная лицевая панель E

B2116007

Наклонная лицевая панель E Лицевая панель с эргономичным наклоном. Состоит из двух частей, что облегчает монтаж компонентов. Углублённая область под плёночную клавиатуру. Угол наклона 60° (при настенном применении), 30° (при настольном применении).

Исполнение E (для корпуса MEDITEC E160 или E220)

Комплект поставки 1 основание, 1 крышка, набор сборочного крепежа

Закрыть

B2116007

Наклонная лицевая панель E
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
B2116407 Лицевая / задняя панель E, высокая

B2116407

Лицевая / задняя панель E, высокая Лицевая / задняя панель для корпусов с одной боковой вставкой на сторону.

Комплект поставки 1 панель

Закрыть

B2116407

Лицевая / задняя панель E, высокая
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
141,6x105,6x3mm
B2116707 Панель-заглушка E

B2116707

Панель-заглушка E Для использования с корпусом MEDITEC с одной дополнительной боковой панелью с каждой стороны (высота корпуса 124 мм) и наклонной лицевой панелью. Закрывает пространство над- или под наклонной лицевой панелью.

Исполнение E

Комплект поставки 1 панель-заглушка

Закрыть

B2116707

Панель-заглушка E
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
142x55x5mm

Аксессуары - для сборки

A9199008 Набор шурупов

A9199008

Набор шурупов Набор шурупов 2,5 x 6 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

Закрыть

A9199008

Набор шурупов
изделие добавлено в вашу корзину

Прочие аксессуары

B2134012 Штабелирующие адаптеры

B2134012

Штабелирующие адаптеры Для надёжной установки корпусов MEDITEC в штабель. Фиксация без винтов в предусмотренных местах на корпусе.

Комплект поставки 4 адаптера

Закрыть

B2134012

Штабелирующие адаптеры
изделие добавлено в вашу корзину
ПА 6
вулкан

Виды доработки для B2212305

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
Цвет
Kорпус белый RAL 9002,
Угловые вставки лагуна
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
160 mm
Глубина
260 mm
Высота
124 mm
Длина платы, в основании
130 mm
Ширина платы, в основании
245 mm
Длина плёночной клавиатуры
132 mm
Ширина плёночной клавиатуры
96 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (часть)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
1040 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
