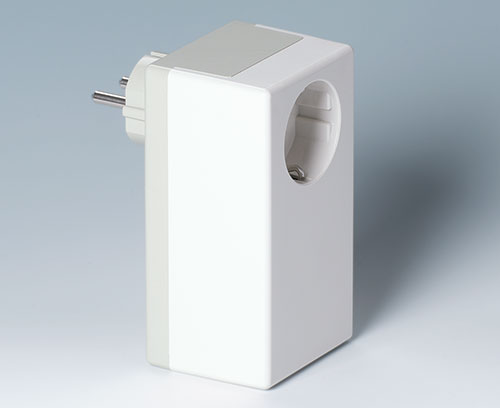

A9022465 PLUG CASE, исп. II

A9022465

PLUG CASE, исп. II

Корпус, состоящий из двух частей, оснащённый штепсельной вилкой и розеткой европейского образца. Монтажные бобышки для крепления платы.

Исполнение

C розеткой стандарта DIN 49440 и со штепсельной вилкой стандарта DIN 49441 R2

Комплект поставки

1 верхняя часть c розеткой стандарта, 1 нижняя часть с вилкой, набор сборочного крепежа, 4 шурупа для крепления печатной платы

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Виды доработки для A9022465

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
Нижняя часть с вилкой тепло-серый RAL 7032,
Верхняя часть c розеткой стандарта белый RAL 9002
Длина
120 mm
Ширина
65 mm
Высота
55 mm
Длина платы, в основании
96 mm
Ширина платы, в основании
58 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
140 g
Код таможенного тарифа
(изделия OKW)
85480090
Страна изготовления
Germany
