B4418307 PROTEC 180, исп. III

B4418307

PROTEC 180, исп. III

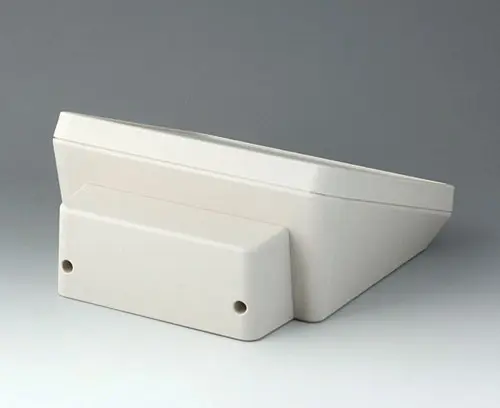

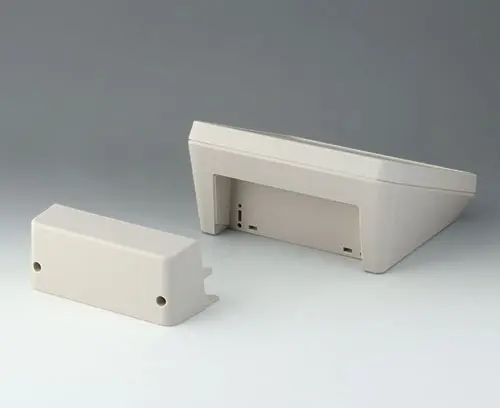

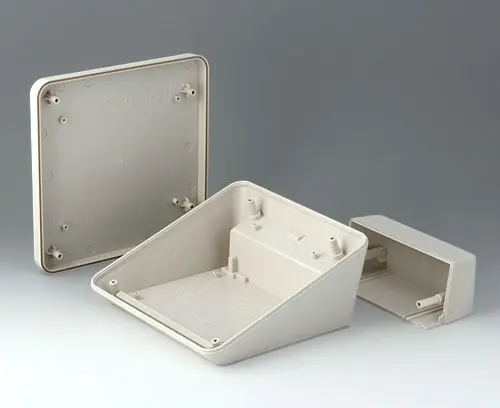

Современный пластмассовый корпус, состоящий из трёх частей, с эргономичным наклоном рабочей области. Корпус оснащён дополнительным отсеком, расположенным с задней стороны корпуса. Монтажные бобышки для крепления плат и компонентов в верхней и нижней части. Отдельно поставляются настенный держатель и уплотнительная прокладка (для увеличения степени защиты до IP 65). Скрытые сборочные шурупы из нержавеющей стали со шлицем Torx. Благодаря высококачественному материалу и прочной конструкции может также использоваться вне помещений.

Комплект поставки

Верхняя и нижняя части, глубокая крышка, набор сборочного крепежа (вкл. 4 самоклеящиеся резиновые ножки)

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

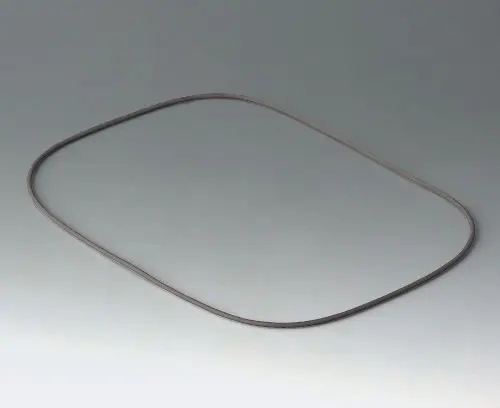

B4518030 Уплотнительная прокладка 180

B4518030

Уплотнительная прокладка 180

Для увеличения степени защиты корпуса PROTEC 180. Вставляется в паз верхней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B4518030

Уплотнительная прокладка 180
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B4518101 Настенный держатель 180

B4518101

Настенный держатель 180

Настенный держатель для надёжного скрытого настенного монтажа корпуса. Фиксация корпуса на держателе осуществляется с помощью двух винтов со стороны углублённой области. Преимущество: скрытая система монтажа.

Комплект поставки 1 настенный держатель, 2 винта

Закрыть

B4518101

Настенный держатель 180
изделие добавлено в вашу корзину
Алюминий

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Виды доработки для B4418307

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: уплотнительная прокладка
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
180 mm
Глубина
201 mm
Высота
92 mm
Длина платы, в основании
102 mm
Ширина платы, в основании
150 mm
Длина платы, в верхней части
166 mm
Ширина платы, в верхней части
166 mm
Длина плёночной клавиатуры
169,8 mm
Ширина плёночной клавиатуры
169,8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
385 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
