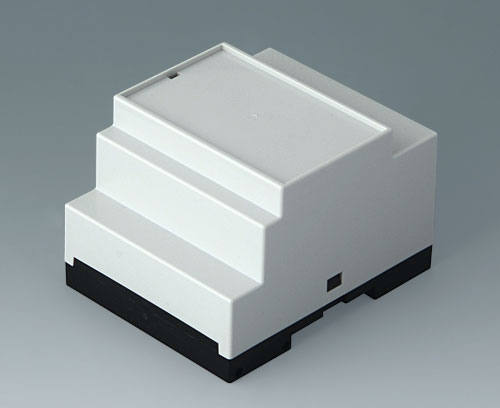

B6513113 RAILTEC B, 4 модуля, исп. XIII

B6513113

RAILTEC B, 4 модуля, исп. XIII

Корпус с увеличенным внутренним пространством. Ассиметричная верхняя часть с одной низкой и одной высокой стороной. Корпус соответствует стандарту DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.

Исполнение

Без отверстий (необходимо дорабатывать корпус под конкретное применение)

Комплект поставки

1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для настенного монтажа / для подвеса

B6600334 Ушки для настенного монтажа

B6600334

Ушки для настенного монтажа Для настенного монтажа корпусов RAILTEC B. Ушки крепятся к нижней части корпуса на защёлках.

Комплект поставки Набор из двух ушек

Закрыть

B6600334

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПФО (UL 94 V-0)
черный

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

B6603100 Крышка, 4 модуля

B6603100

Крышка, 4 модуля Защёлкивающаяся крышка, предназначенная для предохранения элементов интерфейса.

Комплект поставки 1 крышка

Закрыть

B6603100

Крышка, 4 модуля
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный

Виды доработки для B6513113

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
ПК (UL 94 V-0)
Крышка
ПФО (UL 94 V-0)
Основание
Цвет
Крышка светло-серый RAL 7035,
Основание черный,
Защёлкивающийся замок черный
Стандарты
Соответствует RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 глава 1
Соответствует REACH
VBG 4
IEC 529
Ширина
70 mm
Высота
86 mm
Глубина
58 mm
Длина платы, в основании
82 mm
Ширина платы, в основании
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Прочая информация

Масса/1 шт.
54 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Denmark
