B6522103 RAILTEC BP, M22, с боковыми панелями с вентиляционными отверстиями

B6522103

RAILTEC BP, M22, с боковыми панелями с вентиляционными отверстиями

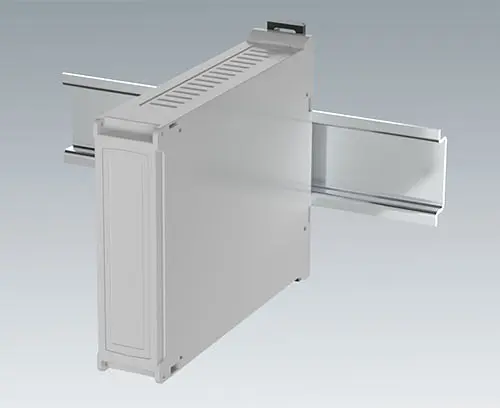

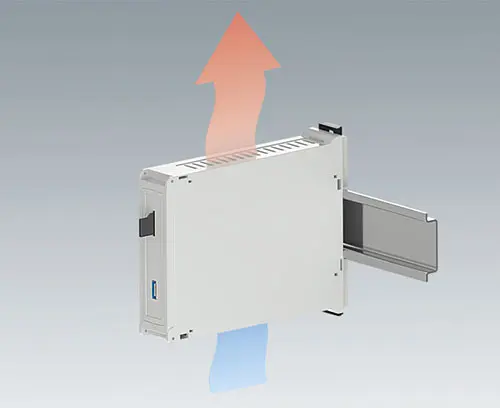

Корпус на DIN-рейку со съемными боковыми панелями (с вентиляционными отверстиями для увеличения теплоотвода) и лицевой панелью. Возможность размещения соединителей (до одного 16-контактного разъема с шагом 5,08). Простая и быстрая установка на DIN-рейку шириной 35 мм. Конструкция корпуса обеспечивает простое и гибкое размещение электроники, а также эффективную безвинтовую систему сборки.

Кратность заказа: 10 шт.

Исполнение

с боковыми панелями с вентиляционными отверстиями

Комплект поставки

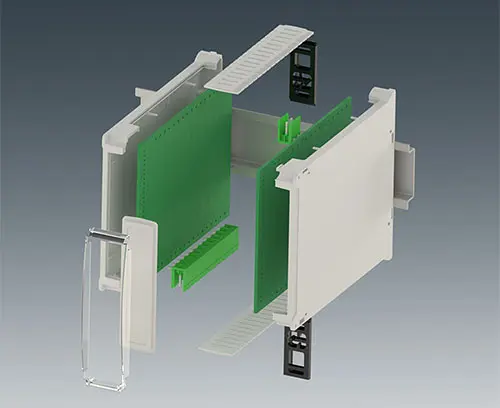

в упаковках по 10 корпусов (состав корпуса: основа, состоящая из двух частей; 2 боковые панели с вентиляционными отверстиями, 1 лицевая панель, 2 клипсы на DIN-рейку)

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

B6622101 Откидная крышка

B6622101

Откидная крышка Откидная крышка округлой формы для корпуса RAILTEC BP, M22. Петли крышки можно размещать с обеих сторон корпуса. Защищает электронику, соединители и/или элементы управления и визуализации.

Кратность заказа: 10 шт.

Комплект поставки в упаковках по 10 корпусов

Закрыть

B6622101

Откидная крышка
изделие добавлено в вашу корзину
прозрачный

Аксессуары - соединители

B6600222 Вилочная часть соединителя, шаг 5,08 мм

B6600222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 3-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6600222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 68 (UL 94 V-0)
B6601222 Вилочная часть соединителя, шаг 5,08 мм

B6601222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 5-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6601222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6602222 Вилочная часть соединителя, шаг 5,08 мм

B6602222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 9-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6602222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6605222 Вилочная часть соединителя, шаг 5,08 мм

B6605222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 13-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6605222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6606222 Вилочная часть соединителя, шаг 5,08 мм

B6606222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 2-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6606222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6608222 Вилочная часть соединителя, шаг 5,08 мм

B6608222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 6-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6608222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 68 (UL 94 V-0)

Прочие аксессуары

B6522801 вая панЛицеель

B6522801

вая панЛицеель Лицевая панель для корпуса RAILTEC BP, M22 (для целей замены).

Кратность заказа: 10 шт.

Комплект поставки в упаковках по 10 корпусов

Закрыть

B6522801

вая панЛицеель
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
светло-серый RAL 7035
B6522811 Боковая панель

B6522811

Боковая панель Боковая панель без вентиляционных отверстий для корпуса RAILTEC BP, M22 (для целей замены).

Кратность заказа: 10 шт.

Комплект поставки в упаковках по 10 корпусов

Закрыть

B6522811

Боковая панель
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
светло-серый RAL 7035
B6522821 Боковая панель с вентиляционными отверстиями

B6522821

Боковая панель с вентиляционными отверстиями Боковая панель с вентиляционными отверстиями для корпуса RAILTEC BP, M22 (для целей замены).

Кратность заказа: 10 шт.

Комплект поставки Поставка: в упаковках по 10 корпусов

Закрыть

B6522821

Боковая панель с вентиляционными отверстиями
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
светло-серый RAL 7035

Виды доработки для B6522103

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
светло-серый RAL 7035
Ширина
95 mm
Высота
23 mm
Глубина
113 mm
Шаг
5,08 мм
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
59 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Denmark
