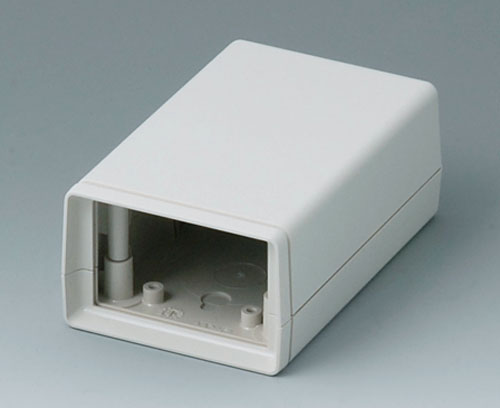

A9406343 SHELL-TYPE CASE V 110, исп. I

A9406343

SHELL-TYPE CASE V 110, исп. I

Корпус, состоящий из двух частей, открытый спереди (для установки лицевой панели). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая панель поставляется отдельно.

Исполнение

Без батарейного отсека

Комплект поставки

Bерхняя и нижняя части корпуса, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

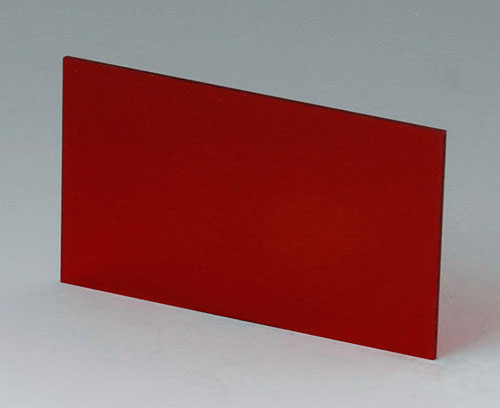

A9106123 Лицевая / задняя панель V 110

A9106123

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406343 и A9406344.

Комплект поставки 1 панель

Закрыть

A9106123

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину
Акриловое стекло
прозр. красная
59,3x37x1mm

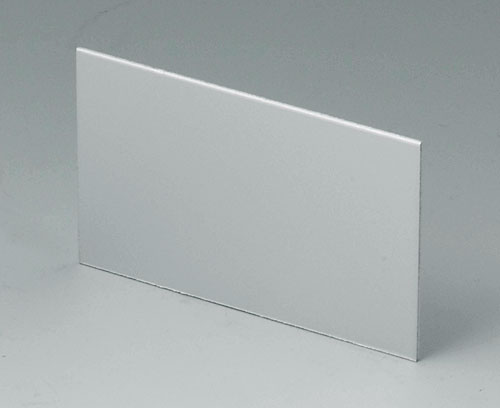

A9107121 Лицевая / задняя панель V 110

A9107121

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406343 и A9406344.

Комплект поставки 1 панель

Закрыть

A9107121

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
59,3x37x1mm

Аксессуары - для защиты

A9106095 Контактные полоски V, G 110

A9106095

Контактные полоски V, G 110 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

Закрыть

A9106095

Контактные полоски V, G 110
изделие добавлено в вашу корзину
Алюминий

Аксессуары - для настенного монтажа / для подвеса

A9204108 Ушки для настенного монтажа

A9204108

Ушки для настенного монтажа Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.

Комплект поставки 4 ушка для настенного монтажа

Закрыть

A9204108

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПА 6
тепло-серый RAL 7032
B1350048 Набор для настенного монтажа

B1350048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж

Закрыть

B1350048

Набор для настенного монтажа
изделие добавлено в вашу корзину
АБС (UL 94 HB)
тепло-серый RAL 7032

Аксессуары - для ношения

A9100002 Ушко для шнурка

A9100002

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.

Комплект поставки 1 ушко

Закрыть

A9100002

Ушко для шнурка
изделие добавлено в вашу корзину
ПА 6
вулкан
A9172107 Напоясная/накарманная клипса

A9172107

Напоясная/накарманная клипса Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.

Комплект поставки 1 клипса, крепеж

Закрыть

A9172107

Напоясная/накарманная клипса
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
62x30mm

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный
A9250807 Откидывающаяся подставка

A9250807

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

Закрыть

A9250807

Откидывающаяся подставка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9250817 Откидывающаяся подставка

A9250817

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

Закрыть

A9250817

Откидывающаяся подставка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для A9406343

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Ширина
72 mm
Глубина
114 mm
Высота
45 mm
Длина платы, в основании
99 mm
Ширина платы, в основании
54 mm
Длина платы, в верхней части
98 mm
Ширина платы, в верхней части
54 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
85 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
