B3407011 SMART-TERMINAL 160

B3407011

SMART-TERMINAL 160

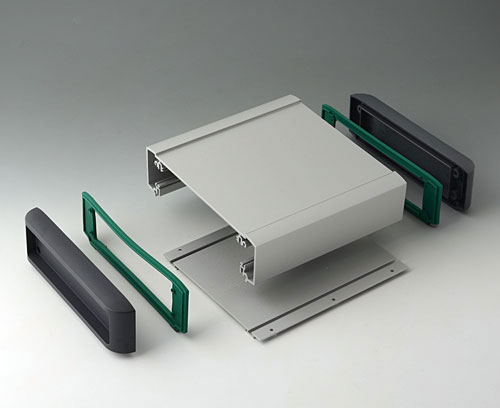

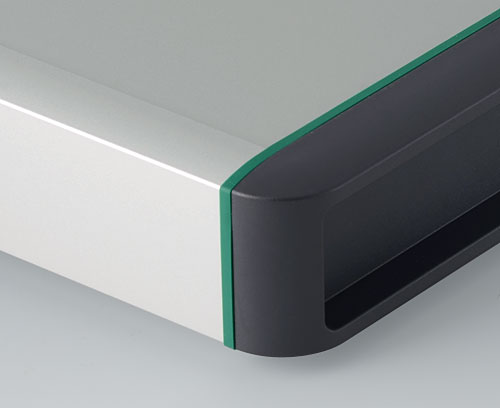

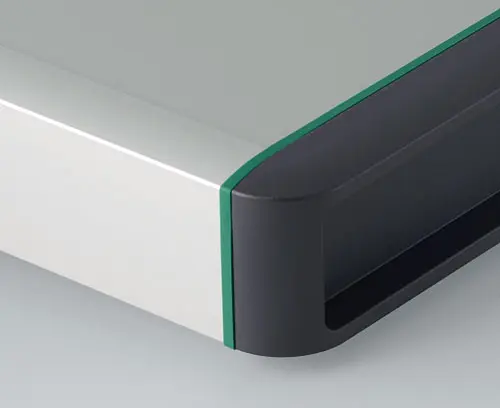

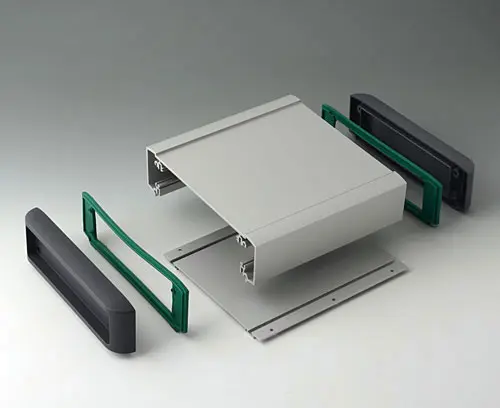

Прочный и элегантный корпус, состоящий из основной и нижней частей, изготовленных из анодированного алюминиевого профиля со специальной обработкой поверхности, двух зелёных уплотнительных прокладок и двух тёмно-серых торцевых крышек. Удобный доступ к внутреннему пространству для сборочных работ.
Горизонтальные направляющие и резьбовые каналы для крепления платы. Плоские области для установки разъёмов. Углублённая область на основной части для защиты дисплея, плёночной клавиатуры или элементов управления. Торцевые крышки с углублениями для защиты кабелей и соединителей.
Корпус поставляется с набором сборочного крепежа, в который входят винты, уплотнительные шайбы и две прокладки круглого сечения для герметизации стыка между основной и нижней частями.
Отдельно поставляются аксессуары: набор для настенного монтажа, набор для наклона корпуса (на 12°) и квадратные гайки для крепления платы или монтажной панели.

Комплект поставки

Основная часть, нижняя часть, две зелёные уплотнительные прокладки, две торцевые крышки, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - базы

B3507030 Набор для наклона корпуса

B3507030

Набор для наклона корпуса Обеспечивает эргономичный наклон корпуса на 12° для облегчения считывания и ввода информации. Для обеспечения стабильного положения прибора на столе используются резиновые ножки (входят в комплект).
Рациональная система сборки без дополнительных винтовых соединений: правая и левая опоры вставляются в профиль нижней части корпуса и фиксируются торцевыми крышками.

Комплект поставки 2 наклонные опоры, 4 резиновые ножки

Закрыть

B3507030

Набор для наклона корпуса
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
лава

Аксессуары - для настенного монтажа / для подвеса

B3507020 Набор для настенного монтажа

B3507020

Набор для настенного монтажа Набор, состоящий из двух деталей, для надёжного и практичного настенного монтажа корпуса SMART-TERMINAL.
Последовательность установки: прикрепите настенный держатель к стене в двух точках; наклейте на держатель два резиновых ограничителя (для предотвращения смещения корпуса в стороны); наденьте корпус на держатель, зацепите фиксатор за выступ нижней части корпуса и прикрепите фиксатор к стене.

Комплект поставки 1 настенный держатель, 1 фиксатор, 2 ограничителя (самоклеящихся)

Закрыть

B3507020

Набор для настенного монтажа
изделие добавлено в вашу корзину
Алюминий

Аксессуары - для сборки

A0330080 Винт M3 x 8 (T10)

A0330080

Винт M3 x 8 (T10) Для крепления плат и монтажных панелей в основном профиле корпуса SMART-TERMINAL.

Комплект поставки 1 винт

Закрыть

A0330080

Винт M3 x 8 (T10)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину
B3500001 Набор квадратных гаек M3

B3500001

Набор квадратных гаек M3 Для крепления платы или монтажной панели на нижней части корпуса SMART-TERMINAL. Гайки размещаются в Т-образных канавках нижней части.

Комплект поставки 4 квадратные гайки M3

Закрыть

B3500001

Набор квадратных гаек M3
изделие добавлено в вашу корзину
Cталь

Виды доработки для B3407011

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
Цвет
Profiles матово-анодированный,
Side covers лава,
Designer seals зеленый
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
202 mm
Ширина
170 mm
Высота
50 mm
Длина платы, в верхней части
160 mm
Ширина платы, в верхней части
117 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
620 g
Код таможенного тарифа
(изделия OKW)
76042990
Страна изготовления
Germany
