C3006101 SNAPTEC 60 x 100

C3006101

SNAPTEC 60 x 100

Верхняя и нижняя части корпуса соединяются с помощью специальных замков-защёлок. Монтажные бобышки в обеих частях корпуса. Углублённая область под плёночную клавиатуру. Настенный монтаж через монтажные колодцы, расположенные в нижней части.

Комплект поставки

1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, заглушки для отверстий замков, инструмент для открывания

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

C2306917 Клапан компенсации давления, M6 х 0,75

C2306917

Клапан компенсации давления, M6 х 0,75 Устройство для выравнивания давления , предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2306917

Клапан компенсации давления, M6 х 0,75
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C2310917 Клапан компенсации давления, M10 х 1

C2310917

Клапан компенсации давления, M10 х 1 Устройство для выравнивания давления, предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2310917

Клапан компенсации давления, M10 х 1
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C2316147

C2316147

Кабельная манжета Манжета для ввода кабеля, с прокалываемой мембраной. Для фиксации кабеля после вставки в манжету необходимо немного потянуть его назад. Не содержит галогенов. Подходит для стенок толщиной от 0,5 до 3 мм и для кабелей диаметром от 5 до 10 мм. Температура эксплуатации: от -40°C до +100°C. Диаметр посадочного отверстия: 16,5 мм.

Комплект поставки 1 кабельная манжета

Закрыть

C2316147

Кабельная манжета
изделие добавлено в вашу корзину
ТПЭ
светло-серый RAL 7035
IP 67

Аксессуары - для настенного монтажа / для подвеса

C2299028 Ушки для настенного монтажа

C2299028

Ушки для настенного монтажа Для монтажа корпуса на стену после сборки корпуса.

Комплект поставки 4 ушка, крепёж

Закрыть

C2299028

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для C3006101

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи

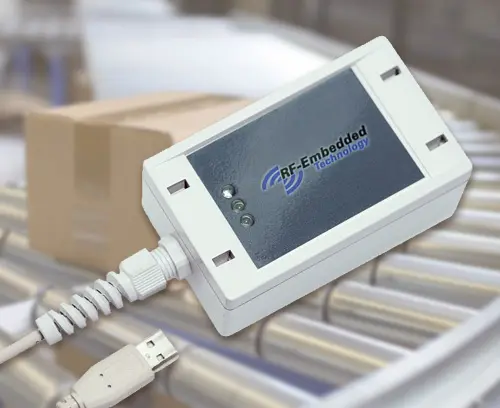

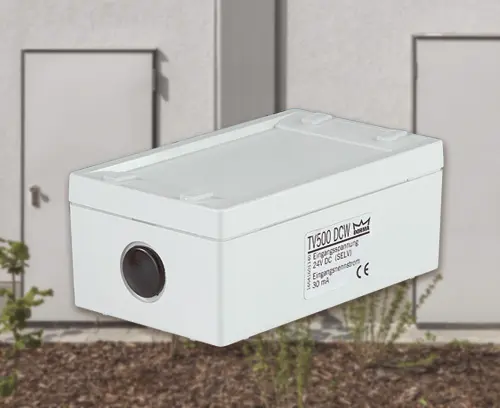

  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
Цвет
светло-серый RAL 7035
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
60 mm
Ширина
100 mm
Высота
40 mm
Длина платы, в основании
52 mm
Ширина платы, в основании
69 mm
Длина платы, в верхней части
50 mm
Ширина платы, в верхней части
68 mm
Длина плёночной клавиатуры
49,1 mm
Ширина плёночной клавиатуры
69,8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
75 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
