A9051107 SOFT-CASE M

A9051107

SOFT-CASE M

Ручной корпус карманного размера с уникальным дизайном (вытянутый в ширину). Углублённая область для размещения плёночной клавиатуры. Монтажные бобышки для крепления платы в верхней и нижней части. Промежуточное кольцо (поставляется отдельно) увеличивает высоту корпуса. Эластичное промежуточное кольцо (из эластомера) дополнительно увеличивает степень защиты до IP 54.

Исполнение

Без батарейного отсека

Комплект поставки

1 верхняя часть, 1 нижняя часть, комплект сборочного крепежа, включающий 4 ножки

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - промежуточные кольца

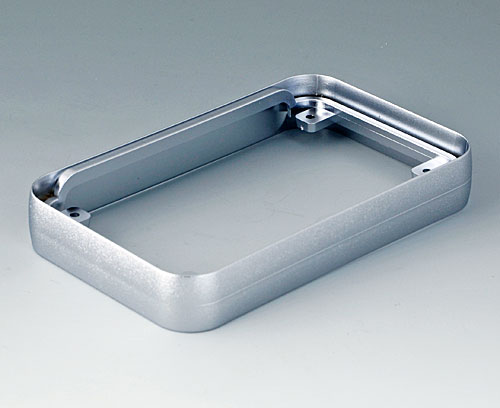

A9151011 Промежуточное кольцо M

A9151011

Промежуточное кольцо M Дизайнерский элемент с металлическим покрытием (соответствует RoHS ). Увеличивает высоту корпуса на 3 мм. При сборке просто вставляется между верхней и нижней частями корпуса.

Комплект поставки 1 промежуточное кольцо

Закрыть

A9151011

Промежуточное кольцо M
изделие добавлено в вашу корзину
АБС (UL 94 HB)
матово-хромированный
68x108x16mm
A9151017 Промежуточное кольцо M

A9151017

Промежуточное кольцо M Увеличивает высоту корпуса на 3 мм. При сборке просто вставляется между верхней и нижней частями корпуса.

Комплект поставки 1 промежуточное кольцо

Закрыть

A9151017

Промежуточное кольцо M
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
68x108x16mm
A9151018 Промежуточное кольцо M

A9151018

Промежуточное кольцо M Увеличивает высоту корпуса на 3 мм. При сборке просто вставляется между верхней и нижней частями корпуса.

Комплект поставки 1 промежуточное кольцо

Закрыть

A9151018

Промежуточное кольцо M
изделие добавлено в вашу корзину
АБС (UL 94 HB)
лава
68x108x16mm
A9151118 Промежуточное кольцо M, эластичное

A9151118

Промежуточное кольцо M, эластичное Увеличивает высоту корпуса на 3 мм, служит в качестве уплотнителя и амортизатора.

Комплект поставки 1 промежуточное кольцо

Закрыть

A9151118

Промежуточное кольцо M, эластичное
изделие добавлено в вашу корзину
СЭБС (ТПЭ)
вулкан
68x108x16mm

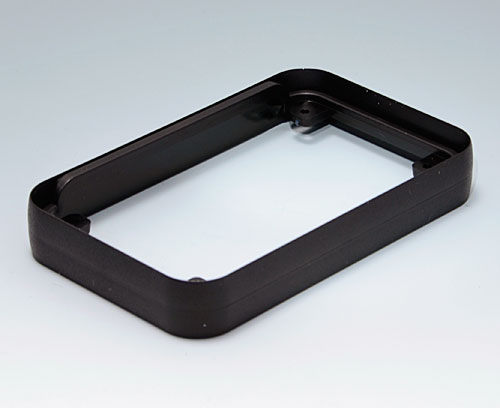

A9151219 Промежуточное кольцо M

A9151219

Промежуточное кольцо M Увеличивает высоту корпуса на 3 мм. При сборке просто вставляется между верхней и нижней частями корпуса. Примечание: повышенная проницаемость для ИК сигнала достигается только в сочетании с корпусом из ПММА.

Комплект поставки 1 промежуточное кольцо

Закрыть

A9151219

Промежуточное кольцо M
изделие добавлено в вашу корзину
ПММА (ИК) (UL 94 HB)
черный RAL 9005
68x108x16mm

Аксессуары - для настенного монтажа / для подвеса

A9152047 Универсальное крепление

A9152047

Универсальное крепление Используется в качестве клипсы или настенного держателя. При сборке возможна ориентация как вдоль, так и поперёк корпуса (для размера S – только вдоль, по длине). При необходимости замены элемента питания легко снимается. Для монтажа необходимы два отверстия диаметром 4,2 мм.

Комплект поставки 1 набор

Закрыть

A9152047

Универсальное крепление
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
45x27mm

Аксессуары - для ношения

A9100001 Ушко для шнурка

A9100001

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.

Комплект поставки 1 ушко

Закрыть

A9100001

Ушко для шнурка
изделие добавлено в вашу корзину
ПА 6
вулкан
A9152047 Универсальное крепление

A9152047

Универсальное крепление Используется в качестве клипсы или настенного держателя. При сборке возможна ориентация как вдоль, так и поперёк корпуса (для размера S – только вдоль, по длине). При необходимости замены элемента питания легко снимается. Для монтажа необходимы два отверстия диаметром 4,2 мм.

Комплект поставки 1 набор

Закрыть

A9152047

Универсальное крепление
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
45x27mm
B9106128 Наременный адаптер

B9106128

Наременный адаптер Для ношения прибора на ремне, причем как в продольном, так и в поперечном положении. Максимальные размеры сечения ремня: 35 х 4 мм. Лёгкая установка на корпус.

Комплект поставки 1 наременный адаптер, 2 шурупа

Закрыть

B9106128

Наременный адаптер
изделие добавлено в вашу корзину
АБС (UL 94 HB)
лава

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9152057 Откидывающаяся подставка

A9152057

Откидывающаяся подставка Обеспечивает оптимальное положение корпуса для считывания информации с дисплея. Длина 40 мм. Ориентация вдоль или поперек корпуса (для размера S только вдоль – по длине). Требуется сверление двух отверстий диаметром 4,2 мм.

Комплект поставки 1 подставка, набор сборочного крепежа

Закрыть

A9152057

Откидывающаяся подставка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для A9051107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 54 opt.
Необходимые аксессуары: промежуточное кольцо из ТПЭ, IP 40
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
65 mm
Ширина
105 mm
Высота
19 mm
Длина платы, в основании
56 mm
Ширина платы, в основании
96 mm
Длина платы, в верхней части
56 mm
Ширина платы, в верхней части
96 mm
Длина плёночной клавиатуры
46,7 mm
Ширина плёночной клавиатуры
70,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
41 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
