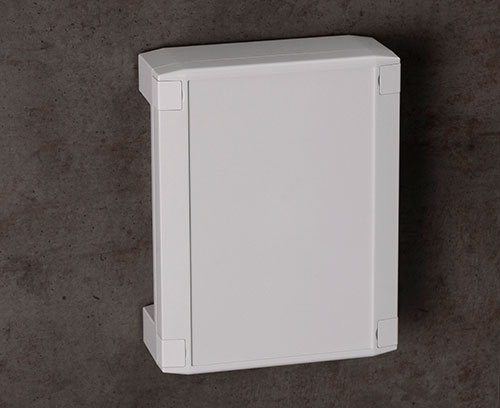

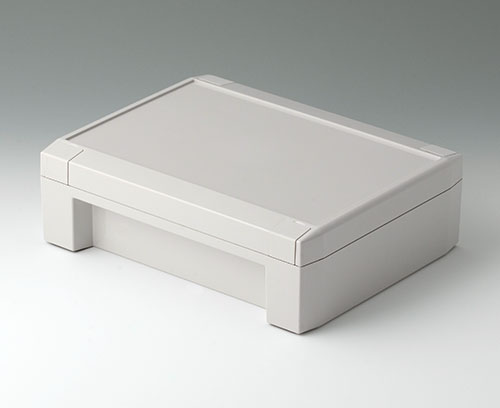

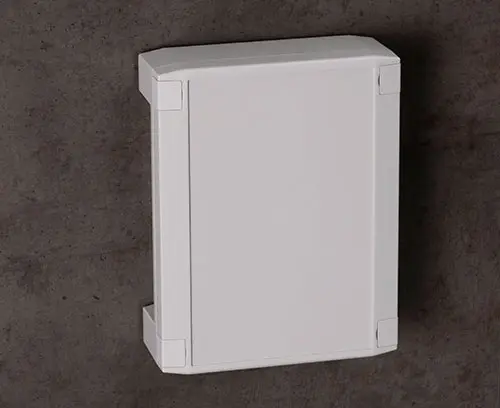

C8017222 SOLID-BOX 175

C8017222

SOLID-BOX 175

Многофункциональный высококачественный промышленный корпус: стильный, прочный и влагозащищенный. Глянцевая поверхность. Сборочные винты расположены вне области герметизации. Маскирующие заглушки скрывают сборочные винты. Углубленная рабочая область на верхней части для защиты наклейки или пленочной клавиатуры.
Бобышки для крепления платы или монтажной панели в нижней и верхней части. В нижней части также имеются посадочные места для крепления DIN-рейки. На задней поверхности имеются бобышки для крепления держателей стандарта VESA 100x100.
Характеристики пластмассы: повышенное значение температуры тепловой деформации (Vicat/B 120 = 110 °C); класс горючести UL 94 V-0 от 1,5 мм; индекс воспламеняемости от раскаленной проволоки (GWFI): 960 °C при 2,0 мм; пламястойкость в отсутствии хлора и брома.

Комплект поставки

1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 4 маскирующие заглушки, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для настенного монтажа / для подвеса

C2299031 Внутренние петли

C2299031

Внутренние петли Для удержания крышки (верхней части) при открывании корпуса.

При использовании с корпусами ROBUST BOX: петли могут быть установлены на любой из четырех сторон корпуса; не подходят для корпусов с размерами 300 х 200 мм и 360 х 240 мм (Д х Ш).

При использовании с корпусами SOLID BOX: петли устанавливаются на длинной стороне корпуса.

Комплект поставки 2 внутренние петли

Закрыть

C2299031

Внутренние петли
изделие добавлено в вашу корзину
ПП
естественная окраска
C8100360 Набор петель

C8100360

Набор петель Для удержания верхней части корпуса при его открывании.
Петли крепятся к подготовленным монтажным бобышкам, расположенным на длинных сторонах нижней и верхней части.

Комплект поставки 2 петли, 4 шурупа

Закрыть

C8100360

Набор петель
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину
A0399T20 Отвёртка Torx T20

A0399T20

Отвёртка Torx T20 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T20

Отвёртка Torx T20
изделие добавлено в вашу корзину

Прочие аксессуары

C8100188 Набор ножек

C8100188

Набор ножек Для надежного размещения корпуса SOLID-BOX на столе или другой горизонтальной поверхности. Ножки вставляются в подготовленные отвестия на нижней части корпуса.

Комплект поставки 4 ножки

Закрыть

C8100188

Набор ножек
изделие добавлено в вашу корзину
СЭБС (ТПЭ)
вулкан

Виды доработки для C8017222

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
Цвет
светло-серый RAL 7035
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
225 mm
Ширина
175 mm
Высота
70 mm
Длина платы, в основании
215 mm
Ширина платы, в основании
132 mm
Длина платы, в верхней части
215 mm
Ширина платы, в верхней части
132 mm
Длина плёночной клавиатуры
208,8 mm
Ширина плёночной клавиатуры
133 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
598 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
