B2804017 STYLE-CASE L

B2804017

STYLE-CASE L

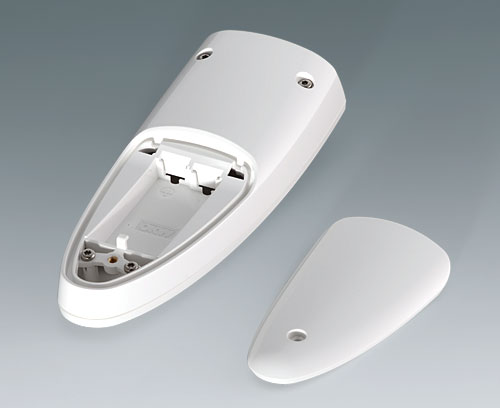

Ручной корпус, состоящий из двух частей, с эргономичной и прочной конструкцией и комфортный в использовании. При использовании уплотнительных прокладок (поставляются отдельно) обеспечивается степень защиты IP 65. Без уплотнительных прокладок степень защиты IP 40. Монтажные бобышки для крепления плат и компонентов в верхней и нижней частях.
Батарейный отсек на 2 батарейки АА с доступом снаружи. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, сборочный крепёж

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

B2904210 Набор батарейных контактов

B2904210

Набор батарейных контактов Для 2 батареек АА.

Комплект поставки 1 контакт "минус", 1 контакт "плюс", 1 двойной контакт

Закрыть

B2904210

Набор батарейных контактов
изделие добавлено в вашу корзину
Cталь
никелированный

Аксессуары - для защиты

B2904111 Набор уплотнительных прокладок L

B2904111

Набор уплотнительных прокладок L Для увеличения степени защиты корпуса STYLE-CASE L.

Комплект поставки 2 уплотнительные прокладки (для корпуса и для батарейного отсека)

Закрыть

B2904111

Набор уплотнительных прокладок L
изделие добавлено в вашу корзину
TPV 50A

Аксессуары - для настенного монтажа / для подвеса

B2904031 Самоклеящаяся плёнка L

B2904031

Самоклеящаяся плёнка L Для крепления настенного держателя. Толстый двусторонний скотч на пенополиэтиленовой основе.

Комплект поставки 1 штука

Закрыть

B2904031

Самоклеящаяся плёнка L
изделие добавлено в вашу корзину
B2904037 Настенный держатель L

B2904037

Настенный держатель L Специальный держатель для удобного размещения корпуса STYLE-CASE L. Крепление к стене через два продолговатых отверстия. Также можно крепить держатель к стене с помощью двусторонней самоклеящейся плёнки B2904031 (поставляется отдельно).

Комплект поставки 1 держатель

Закрыть

B2904037

Настенный держатель L
изделие добавлено в вашу корзину
ACA (UL 94 HB)
белый RAL 9016

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Виды доработки для B2804017

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок, IP 40
Цвет
белый RAL 9016
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
166 mm
Ширина
64 mm
Высота
31 mm
Длина платы, в основании
55 mm
Ширина платы, в основании
34 mm
Длина платы, в верхней части
68 mm
Ширина платы, в верхней части
50 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
94 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
