B2824109 CONNECT S
Scroll

B2824109

CONNECT S

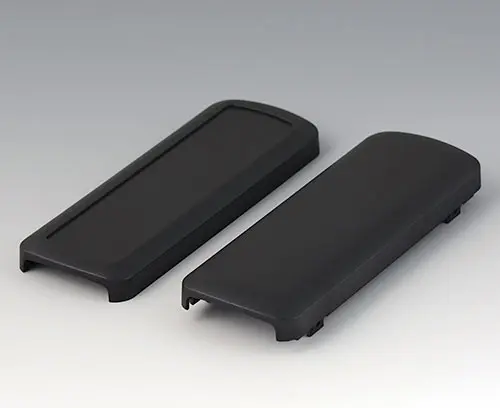

Grundgehäuse, 2-teilig, mit konvexer und abgeflachter Gehäuseschale. Vertieft liegende Fläche zum Schutz der Folientastatur, Dekorfolie oder eines Etiketts. Beide Stirnseiten offen. Darin können wahlweise Stirnteile oder die Kabeltüllen-Sets eingebracht werden (Zubehör). Vier Befestigungsdome für eine Platine in der abgeflachten Schale. Kunststoffgehäuse voll gerastet.

Lieferumfang

Je 1 Gehäuseschale konvex und abgeflacht mit vertieft liegender Fläche

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B2824109

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

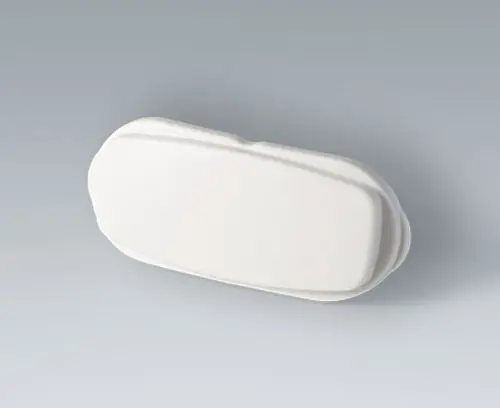

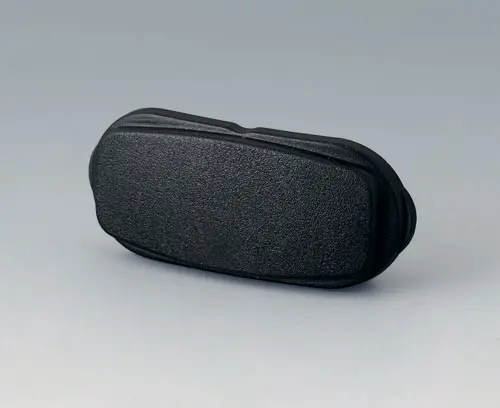

B2811207 Stirnteil

B2811207

Stirnteil Universelles Einsteckteil für die Stirnseiten.

Lieferumfang 1 Stück

schließen

B2811207

Stirnteil
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002

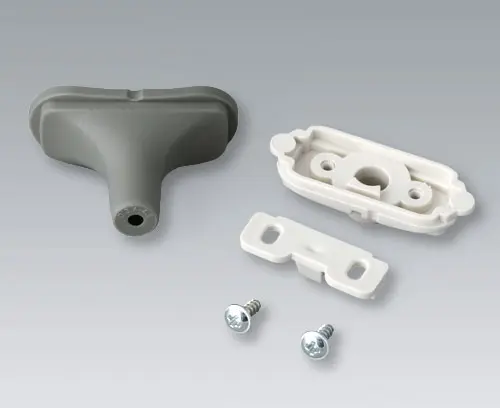

B2911308 Kabeltüllen-Set, 3,4 - 4,2

B2911308

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911308

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan

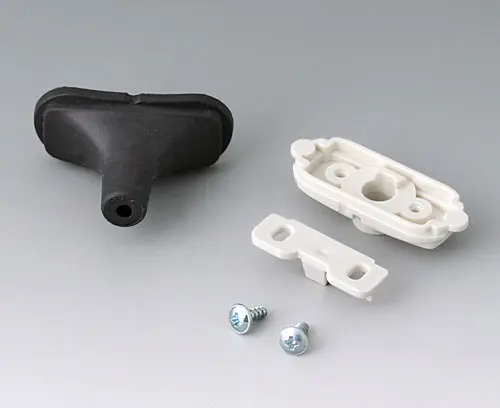

B2911309 Kabeltüllen-Set, 3,4 - 4,2

B2911309

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911309

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt
TPE
schwarz RAL 9005

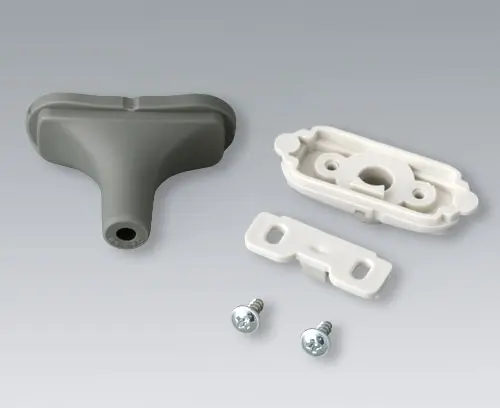

B2911318 Kabeltüllen-Set, 4,2 - 5,0

B2911318

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911318

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan

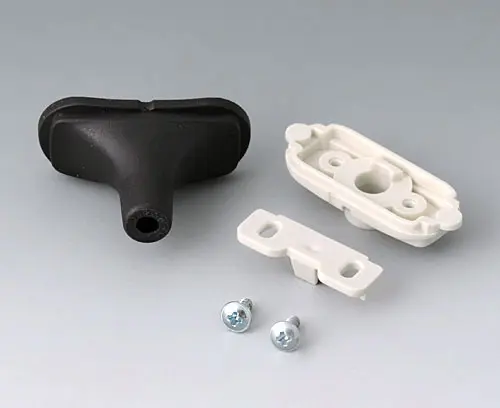

B2911319 Kabeltüllen-Set, 4,2 - 5,0

B2911319

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911319

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt
TPE
schwarz RAL 9005
B2911328 Kabeltüllen-Set, 5,0 - 5,9

B2911328

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911328

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan

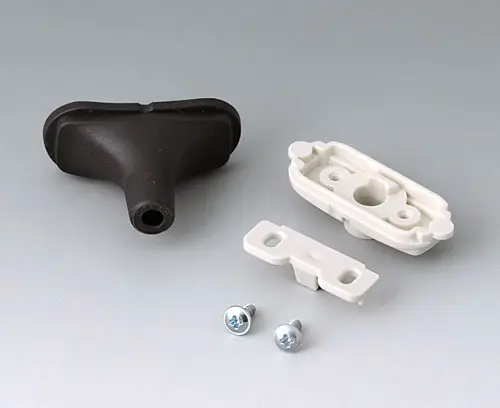

B2911329 Kabeltüllen-Set, 5,0 - 5,9

B2911329

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911329

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt
TPE
schwarz RAL 9005

Zubehör "Wand/Halter"

A9167029 Halteklammer

A9167029

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

A9167029

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005

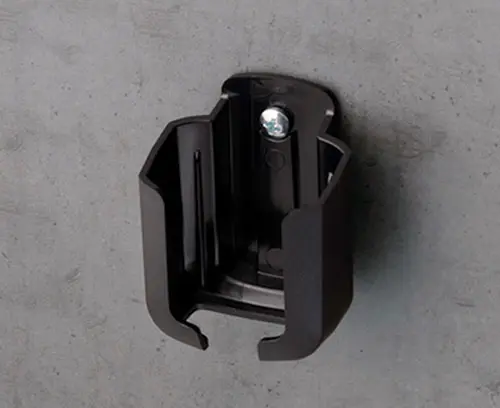

B2921509 Halter S

B2921509

Halter S Spezieller Halter für CONNECT S zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

B2921509

Halter S
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
schwarz RAL 9005

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B2824109

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
ASA+PC (UL 94 V-0)
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Länge
120 mm
Breite
42 mm
Höhe
22 mm
Platinenlänge Unterteil
101 mm
Platinenbreite Unterteil
34 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
42 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
