A9007207 DATEC-COMPACT L
Scroll

A9007207

DATEC-COMPACT L

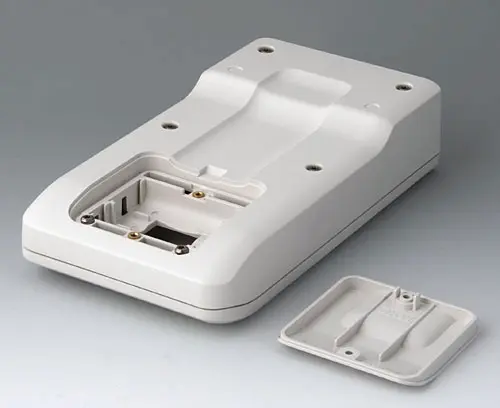

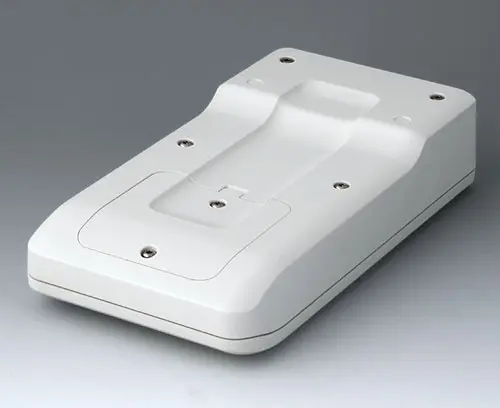

3-teiliges kompaktes Handgehäuse mit Dichtung in einem ergonomischen, robusten Design. Ideal für miniaturisierte Elektronik-Anwendungen. Sicheres Halten durch eine Fingermulde im Unterteil und einem körpernahen Schwerpunkt. Mit einem von außen zugänglichen Batteriefach für 3 x 1,5 V Mignon-Zellen (AA). Vertieftes Bedienfeld zum Schutz der Bedienelemente.
Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung

Mit Batteriefach 3 x AA

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9007207

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9190023 Kontaktfedern-Set, 3 x AA

A9190023

Kontaktfedern-Set, 3 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 2 Doppelkontakt rechts, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190023

Kontaktfedern-Set, 3 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt

Zubehör "Sockel"

A9107507 Sockel L

A9107507

Sockel L Standsockel für die praktische Verwahrung von DATEC-COMPACT L mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9107507

Sockel L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
A9193031 Federkontakt

A9193031

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 15 A. 1,5 mm Hub, 1,7 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193031

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Zubehör "Wand/Halter"

A9107627 Halter L

A9107627

Halter L Spezieller Halter für DATEC-COMPACT L zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9107627

Halter L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

schließen

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9007207

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ASA+PC (UL 94 V-0)
Schutzart
IP 65
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
206 mm
Breite
110 mm
Höhe
47 mm
Platinenlänge Unterteil
100 mm
Platinenbreite Unterteil
98 mm
Platinenlänge Oberteil
165 mm
Platinenbreite Oberteil
100 mm
Folienlänge
157,3 mm
Folienbreite
83,3 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
255 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
