A9077109 DATEC-CONTROL S, Ausf. I
Scroll

A9077109

DATEC-CONTROL S, Ausf. I

Vielfältig anwendbares Handgehäuse mit handlichen Bedien- und großen Displaybereich für Anzeige- und Grafikmodule. Vertieftes Bedienfeld für Folientastaturen. Batteriefachdeckel wahlweise rast- und/oder schraubbar (Batteriefach als Zubehör).

Ausführung

Oberteil mit geschlossenem Bedienfeld 1,7 mm vertieft

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9077109

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

schließen

A9174006

Kontaktfedern-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt

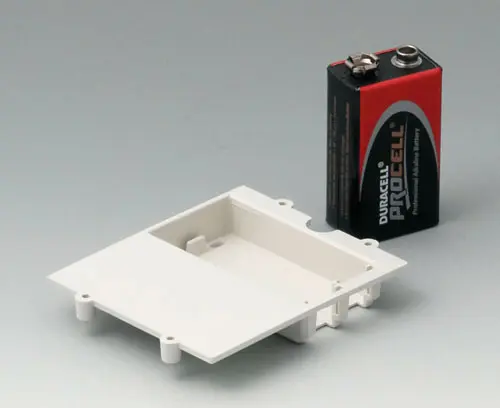

A9177310 Batteriefach, 1 x 9 V

A9177310

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

A9177310

Batteriefach, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

schließen

A9345217

Batteriefach-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Sockel"

A9177139 Sockel S

A9177139

Sockel S Ermöglicht ergonomisch günstige Ablesewinkel und bietet Platz für Ladeelektronik, Schnittstellen usw.

Ausführung Tischversion

Lieferumfang 1 Sockel, 1 Bodenplatte, Befestigungsschrauben für die Bodenplatte und Platinenmontage, Abdeckblenden, Gummifüße

schließen

A9177139

Sockel S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9199005 Zugentlastung

A9199005

Zugentlastung Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.

Lieferumfang 1 Zugentlastung, 2 Schrauben

schließen

A9199005

Zugentlastung
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schutz"

A9177006 Dichtungs-Set S

A9177006

Dichtungs-Set S Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL S.

Lieferumfang 1 Dichtungs-Set

schließen

A9177006

Dichtungs-Set S
Produkt Ihrem Warenkorb hinzugefügt

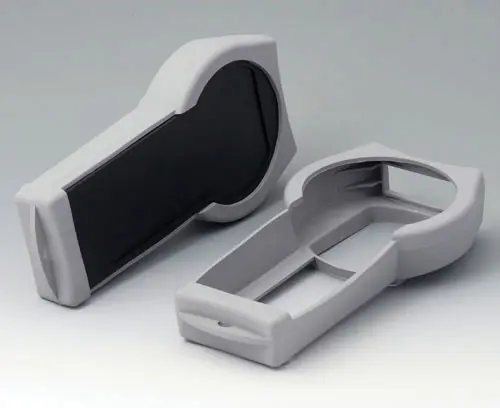

A9177008 Protector S

A9177008

Protector S Spezieller Protector für DATEC-CONTROL S. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Lieferumfang 1 Protector

schließen

A9177008

Protector S
Produkt Ihrem Warenkorb hinzugefügt
SBS (TPE)
vulkan

Zubehör "Wand/Halter"

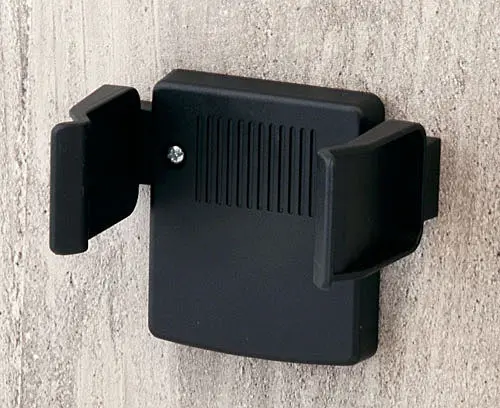

A9226229 Wandhalter-Set

A9226229

Wandhalter-Set Wandhalter-Set für DATEC-MOBIL-BOX M und DATEC-CONTROL S. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

schließen

A9226229

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Zubehör

A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9077109

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos

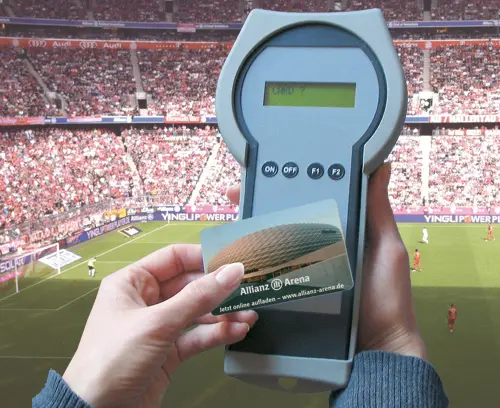

  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
228 mm
Breite
117 mm
Höhe
47 mm
Platinenlänge Unterteil
214 mm
Platinenbreite Unterteil
62 mm
Platinenlänge Oberteil
213 mm
Platinenbreite Oberteil
60 mm
Folienlänge
169,5 mm
Folienbreite
59,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
206 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
