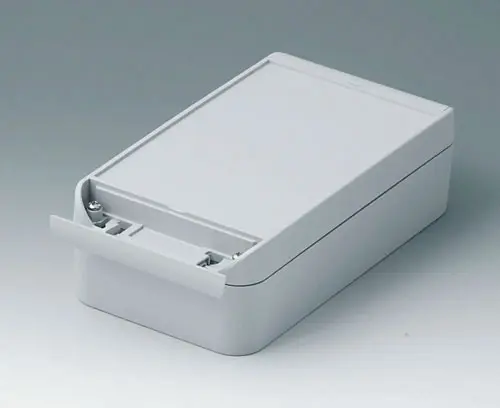

C6011201 SMART-BOX 110 BREIT
Scroll

C6011201

SMART-BOX 110 BREIT

Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang

1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für C6011201

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

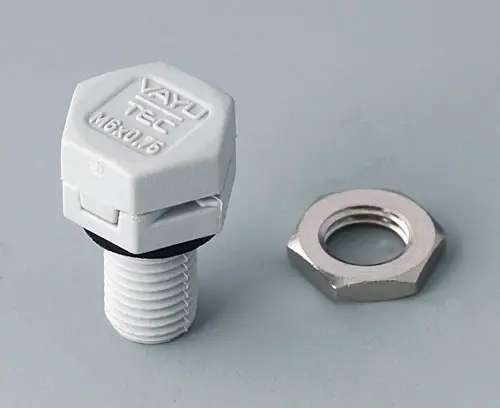

C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56

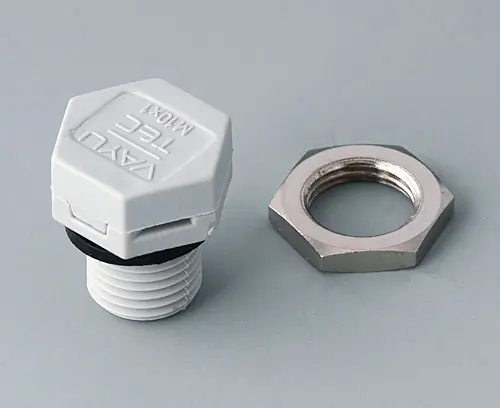

C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56

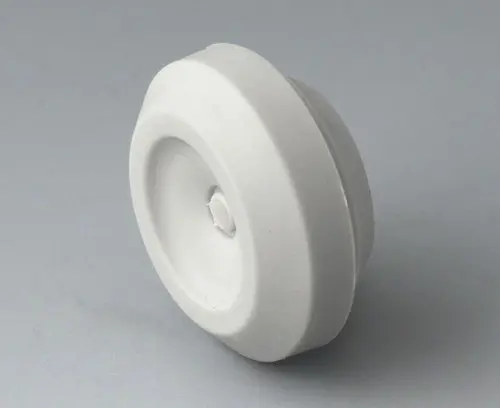

C2316147

C2316147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2316147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
TPE
lichtgrau RAL 7035
IP 67

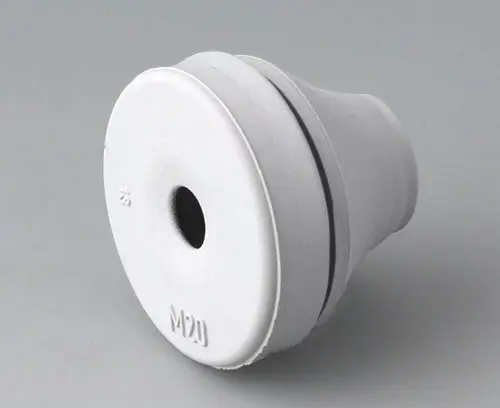

C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
EPDM
lichtgrau RAL 7035
IP 67

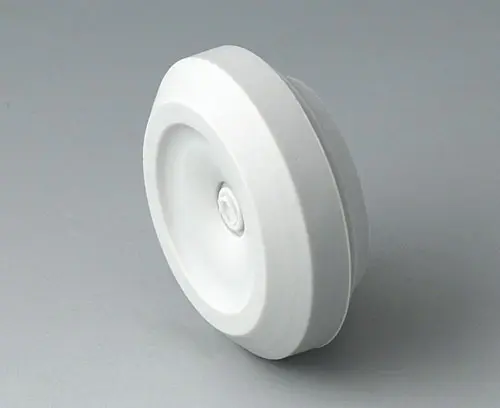

C2320147

C2320147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
TPE
lichtgrau RAL 7035
IP 67

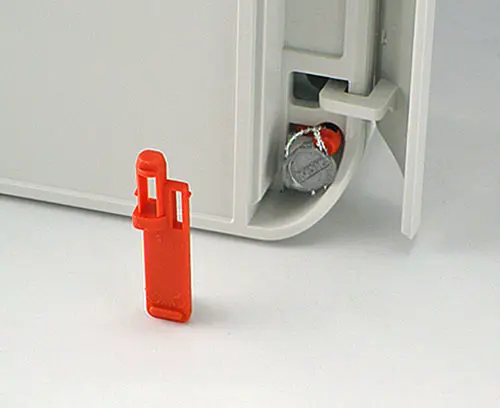

C6100006 Plombierstift

C6100006

Plombierstift Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 1 Plombierstift

schließen

C6100006

Plombierstift
Produkt Ihrem Warenkorb hinzugefügt
PA 6
rot

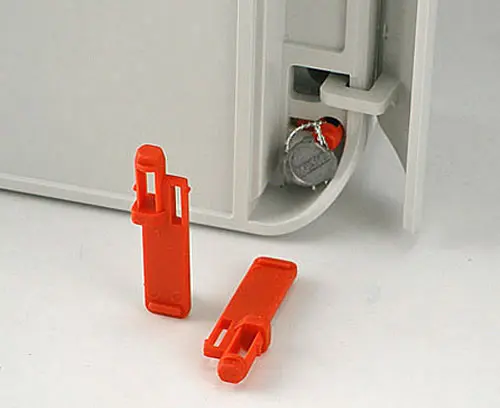

C6100016 Plombiersatz

C6100016

Plombiersatz Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 2 Plombierstifte

schließen

C6100016

Plombiersatz
Produkt Ihrem Warenkorb hinzugefügt
PA 6
rot

Zubehör "Schrauben"

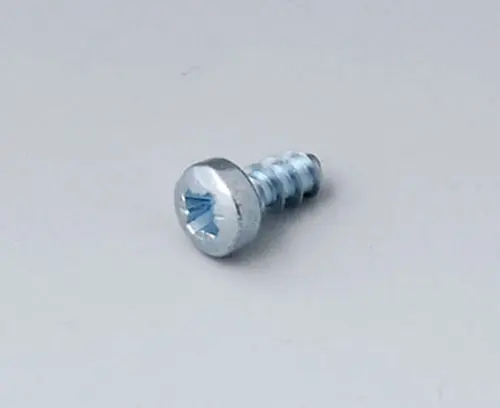

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

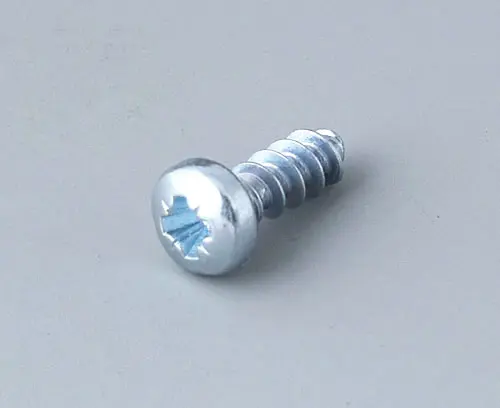

A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

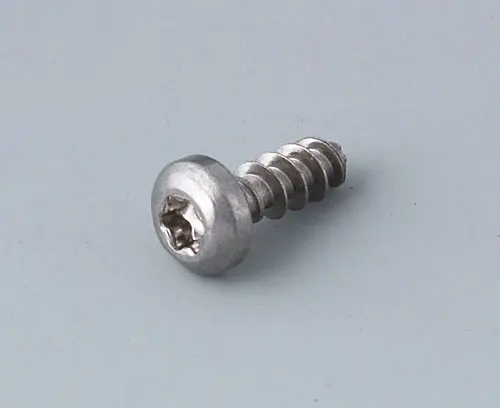

A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Zubehör

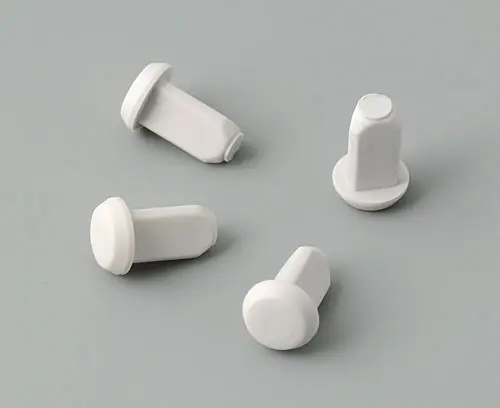

C2299018 Gehäusefüße

C2299018

Gehäusefüße Bei Verwendung als Tischgehäuse. Sie werden am Gehäuseboden eingesteckt.

Lieferumfang 4 Gehäusefüße

schließen

C2299018

Gehäusefüße
Produkt Ihrem Warenkorb hinzugefügt
TPE (UL 94 HB)

Produktoptionen für C6011201

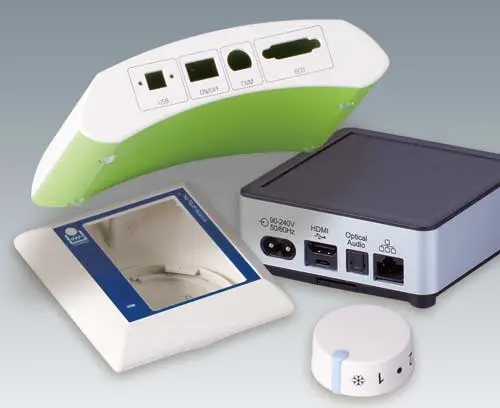

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos

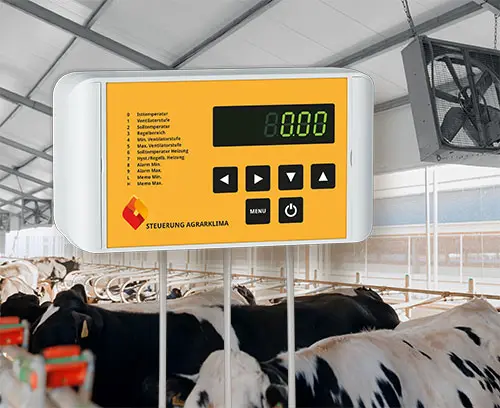

  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
ASA+PC (UL 94 V-0)
Schutzart
IP 66
Farbe
lichtgrau RAL 7035
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
110 mm
Höhe
60 mm
Platinenlänge Unterteil
161 mm
Platinenbreite Unterteil
101 mm
Platinenlänge Oberteil
158 mm
Platinenbreite Oberteil
99 mm
Folienlänge
155,1 mm
Folienbreite
101,9 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
312 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
