B4610107 SMART-CONTROL M, Ausf. I
Scroll

B4610107

SMART-CONTROL M, Ausf. I

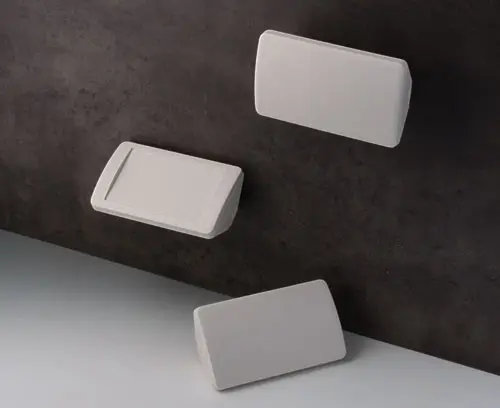

2-teiliges Kunststoffgehäuse mit konvex, gewölbtem Oberteil. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung

Oberteil ohne vertieft liegendem Bedienfeld

Lieferumfang

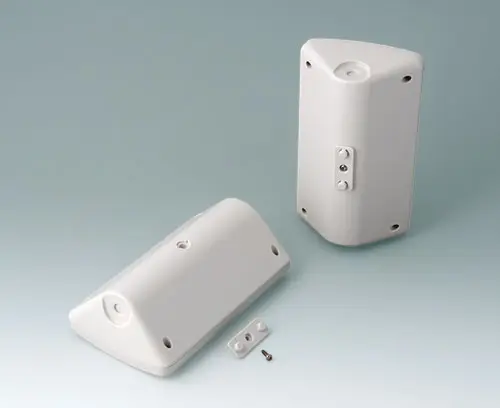

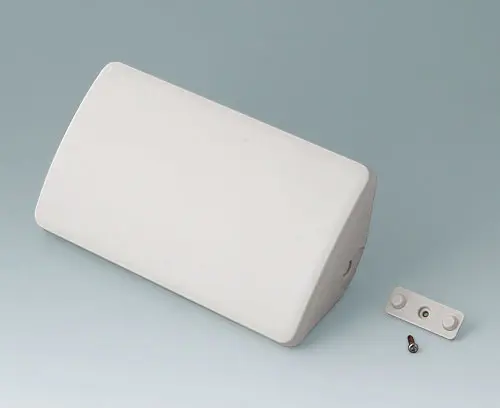

Ober- und Unterteil, Montage-Set inkl. universeller Adapter

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B4610107

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Sockel"

B4705207 Tischhalter-Set

B4705207

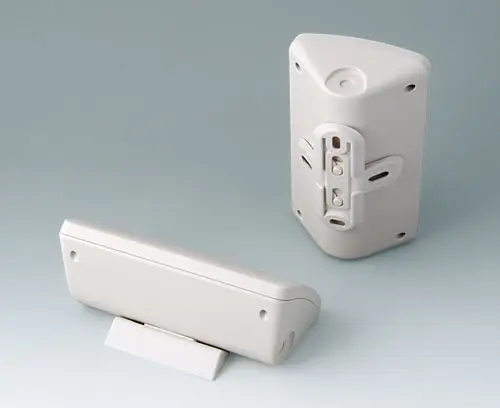

Tischhalter-Set Der Halter ermöglicht in Querausrichtung einen sicheren Stand auf dem Tisch mit ergonomisch günstigen Ablesewinkel von 45°. Montage erfolgt durch Verrastung mit dem Adapter (Zubehör der Komplettgehäuse).

Lieferumfang 1 Tischhalter inkl. 2 selbstklebende Gummifüße

schließen

B4705207

Tischhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)

Zubehör "Schutz"

B4710920 Dichtung M

B4710920

Dichtung M Verwendung: Zur Erhöhung der Schutzart bei SMART-CONTROL M. Gehäuseunterteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B4710920

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

B4705907 Wandhalter

B4705907

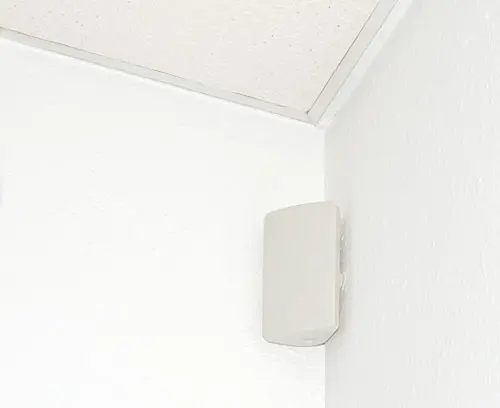

Wandhalter Der Halter ermöglicht eine einfache und bündige Befestigung der Gehäuse in 90°-Innenecken oder an der Wand. Montage erfolgt durch Verrastung mit dem Adapter (Zubehör der Komplettgehäuse).

Lieferumfang 1 Wandhalter

schließen

B4705907

Wandhalter
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)

Zubehör "Schrauben"

A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B4610107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ASA+PC (UL 94 V-0)
Schutzart
IP 55 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
173 mm
Breite
101 mm
Höhe
59 mm
Platinenlänge Unterteil
152 mm
Platinenbreite Unterteil
70 mm
Platinenlänge Oberteil
158 mm
Platinenbreite Oberteil
88 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
162 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
