B3407012 SMART-TERMINAL 160
Scroll

B3407012

SMART-TERMINAL 160

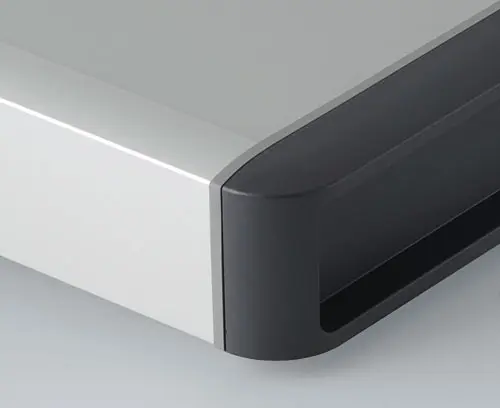

Robustes und elegantes Gehäuse mit zweigeteiltem Aluminiumprofil (glasperl-gestrahlt und eloxiert), Designdichtungen in Farbe vulkan und Abdeckkappen aus Kunststoff. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten.
Horizontale Leiterplatten-Führungen und Schraubkanäle im Gehäuse-Inneren. Plane Flächen für den einfachen Einbau der Schnittstellen. Vertieftes Bedienfeld zum Schutz von Displays, Folientastaturen und Bedienelementen. Seitliche Abdeckkappen mit zurückversetztem Areal zum Schutz der Kabel und Stecker.
Das im Lieferumfang enthaltene Montage-Set beinhaltet neben den Gehäuseschrauben zwei Rundschnurdichtungen zur Verwendung zwischen dem Basis- und Bodenprofil sowie 6 Dichtringe für die Gehäuseverschraubung.
Wandhalter-Set, Pultaufsteller-Set für ergonomisch günstigen Ablesewinkel von 12° sowie Vierkantmuttern-Set zur Platinenbefestigung als Zubehör.

Lieferumfang

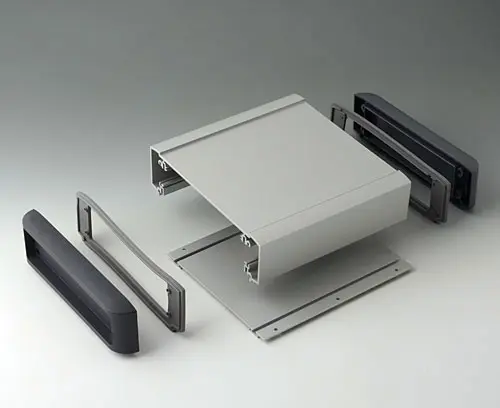

Basisprofil, Bodenprofil, Designdichtungs-Set vulkan, Abdeckkappen-Set, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für B3407012

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Sockel"

B3507030 Pultaufsteller-Set

B3507030

Pultaufsteller-Set Ermöglicht ergonomisch günstige 12°-Neigung beim Ablesen und Bedienen der Geräte auf dem Tisch. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Pultgehäusen für Rutschsicherheit.
Rationelle Montage – ohne zusätzliche Verschraubung: Die Pultaufsteller werden bei der Gehäusemontage zum Bodenprofil eingeschoben und automatisch durch die Seitenabschlussteile fixiert.

Lieferumfang 2 Pultaufsteller, 4 Gummifüße

schließen

B3507030

Pultaufsteller-Set
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
lava

Zubehör "Wand/Halter"

B3507020 Wandhalter-Set

B3507020

Wandhalter-Set Zweiteilige Konstruktion zur soliden, flachen Wandbefestigung der SMART-TERMINAL Gehäuse.
Montage: Beiliegende Anti-Rutsch-Puffer auf den Wandhalter kleben und den Wandhalter an die Wand oder eine plane Maschinenfront schrauben. Die Anti-Rutsch-Puffer verhindern das Verschieben des Gehäuses zur Seite hin. Die Lasche an der Gehäuserückseite mittig einhaken und das Gehäuse auf den Wandhalter hängen. Anschließend von vorne die Einheit mit einer Schraube (nicht im Lieferumfang enthalten) an der Wand o.Ä. sichern.

Lieferumfang 1 Wandhalter, 1 Wandhalter-Lasche, 2 Anti-Rutsch-Puffer (selbstklebend)

schließen

B3507020

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
Aluminium

Zubehör "Schrauben"

A0330080 Schraube M3 x 8 mm (T10)

A0330080

Schraube M3 x 8 mm (T10) Zur Befestigung von Leiter- und Montageplatten am Basisprofil der SMART-TERMINAL Gehäuse.

Lieferumfang 1 Schraube

schließen

A0330080

Schraube M3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
B3500001 Vierkantmuttern-Set M3

B3500001

Vierkantmuttern-Set M3 Zur Befestigung von Leiter- und Montageplatten am Bodenprofil der SMART-TERMINAL Gehäuse. Die Vierkantmuttern können innerhalb der vorgesehenen T-Nuten am Bodenprofil frei positioniert werden, je nach Einbaukonfiguration.

Lieferumfang 4 Vierkantmuttern M3

schließen

B3500001

Vierkantmuttern-Set M3
Produkt Ihrem Warenkorb hinzugefügt
Stahl

Produktoptionen für B3407012

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
Aluminium AlMgSi 0,5
Basis- und Bodenprofil
ASA+PC (UL 94 V-0)
Abdeckkappen
TPV 50A
Designdichtungen
Schutzart
IP 54
Farbe
Basis- und Bodenprofil matt eloxiert,
Abdeckkappen lava,
Designdichtungen vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
202 mm
Breite
170 mm
Höhe
50 mm
Platinenlänge Oberteil
160 mm
Platinenbreite Oberteil
117 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
620 g
Warentarifnummer
(OKW Produkt)
76042990
Herstellungsland
Deutschland
