A9051219 SOFT-CASE M
Scroll

A9051219

SOFT-CASE M

Einzigartige Gehäusekonstruktion mit "Breiten-Orientierung" im Taschenformat. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeit für Platinen im Ober- und Unterteil. Zwischenring für mehr Einbauhöhe als Zubehör. Hinweis: IR-Funktion nur ohne Zwischenring/mit Zwischenring aus PMMA möglich.

Ausführung

Mit Batteriefach für 2 x AAA, von außen zugänglich

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9051219

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Zwischenring"

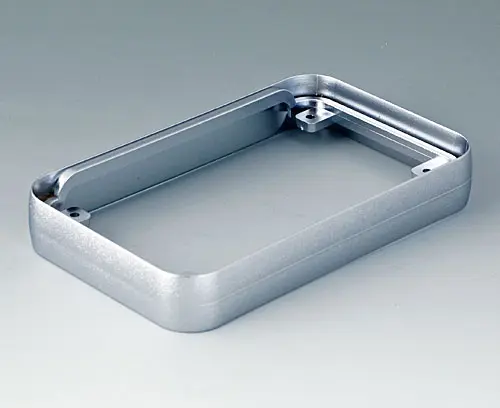

A9151011 Zwischenring M

A9151011

Zwischenring M Edle Ausstattungsvariante im Metallic-Look bzw. -Touch (RoHS konform). 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring

schließen

A9151011

Zwischenring M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
matt verchromt
68x108x16mm

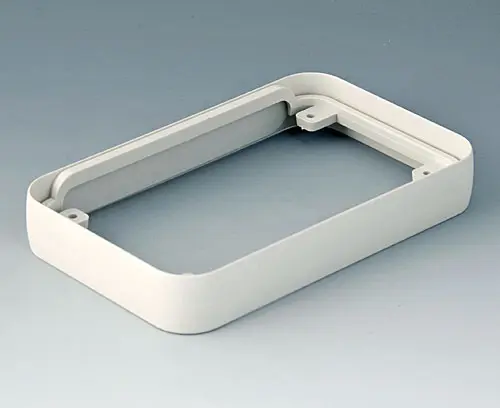

A9151017 Zwischenring M

A9151017

Zwischenring M Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring

schließen

A9151017

Zwischenring M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
68x108x16mm

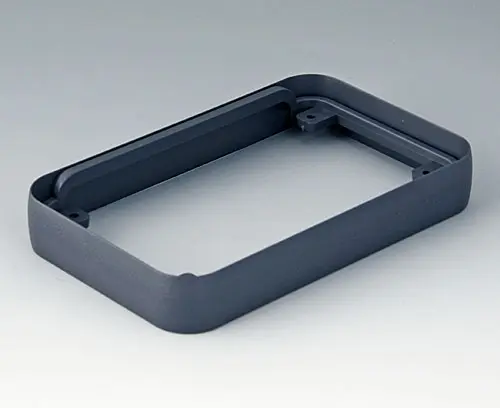

A9151018 Zwischenring M

A9151018

Zwischenring M Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring

schließen

A9151018

Zwischenring M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
68x108x16mm
A9151118 Zwischenring M

A9151118

Zwischenring M Für 3 mm mehr Einbauhöhe. Dient ferner als Dichtring bei Gehäuseausführungen ohne Batteriefach. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring

schließen

A9151118

Zwischenring M
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
68x108x16mm

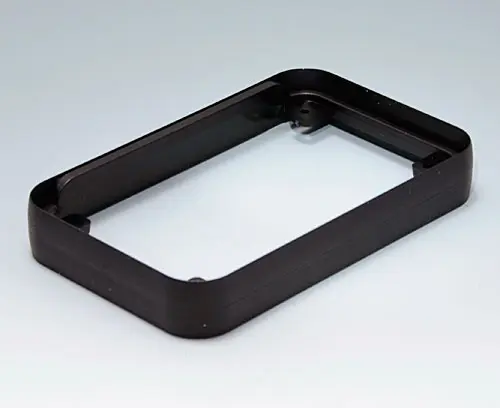

A9151219 Zwischenring M

A9151219

Zwischenring M Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Hinweis: IR-Funktion nur mit Gehäuse aus PMMA möglich.

Lieferumfang 1 Zwischenring

schließen

A9151219

Zwischenring M
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
68x108x16mm

Zubehör "Batterie"

A9151010 Kontaktfedern-Set, 2 x AAA

A9151010

Kontaktfedern-Set, 2 x AAA Zum Kontaktieren der Batterien.

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9151010

Kontaktfedern-Set, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt

Zubehör "Wand/Halter"

A9152049 Combi-Clip

A9152049

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152049

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
45x27mm

Zubehör "Tragen"

A9100001 Ringöse

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100001

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9152049 Combi-Clip

A9152049

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152049

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
45x27mm

Zubehör

A9152059 Aufstellbügel

A9152059

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 40 mm. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9152059

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Produktoptionen für A9051219

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
PMMA (IR) (UL 94 HB)
Schutzart
IP 40
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
65 mm
Breite
105 mm
Höhe
19 mm
Platinenlänge Unterteil
26 mm
Platinenbreite Unterteil
96 mm
Platinenlänge Oberteil
56 mm
Platinenbreite Oberteil
96 mm
Folienlänge
46,7 mm
Folienbreite
70,3 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
60 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
