A9053108 SOFT-CASE XL
Scroll

A9053108

SOFT-CASE XL

Einzigartige Gehäusekonstruktion mit "Breiten-Orientierung" im Taschenformat. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeit für Platinen im Ober- und Unterteil. Zwischenring für mehr Einbauhöhe als Zubehör.

Ausführung

Ohne Batteriefach

Lieferumfang

Ober- und Unterteil, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9053108

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Zwischenring"

A9153011 Zwischenring XL

A9153011

Zwischenring XL Edle Ausstattungsvariante im Metallic-Look bzw. -Touch (RoHS konform). 5 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring, 1 Montage-Set (für Gehäusemontage mit Zwischenring)

schließen

A9153011

Zwischenring XL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
matt verchromt
96x154x26mm
A9153017 Zwischenring XL

A9153017

Zwischenring XL Für 5 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring, 1 Montage-Set (für Gehäusemontage mit Zwischenring)

schließen

A9153017

Zwischenring XL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
96x154x26mm
A9153018 Zwischenring XL

A9153018

Zwischenring XL Für 5 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring, 1 Montage-Set (für Gehäusemontage mit Zwischenring)

schließen

A9153018

Zwischenring XL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
96x154x26mm
A9153118 Zwischenring XL

A9153118

Zwischenring XL Dient als Dichtring und Stoßschutz und sorgt ferner für 5 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring, 1 Montage-Set (für Gehäusemontage mit Zwischenring)

schließen

A9153118

Zwischenring XL
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
96x154x26mm
A9153219 Zwischenring XL

A9153219

Zwischenring XL Für 5 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Hinweis: IR-Funktion nur mit Gehäuse aus PMMA möglich.

Lieferumfang 1 Zwischenring, 1 Montage-Set (für Gehäusemontage mit Zwischenring)

schließen

A9153219

Zwischenring XL
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
96x154x26mm

Zubehör "Wand/Halter"

A9152048 Combi-Clip

A9152048

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152048

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
45x27mm

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9152048 Combi-Clip

A9152048

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152048

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
45x27mm

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9152058 Aufstellbügel

A9152058

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 40 mm. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9152058

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava

Produktoptionen für A9053108

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos

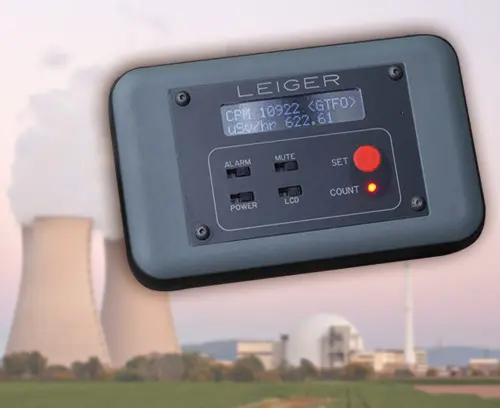

  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 40
Farbe
lava
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
92 mm
Breite
150 mm
Höhe
28 mm
Platinenlänge Unterteil
82 mm
Platinenbreite Unterteil
140 mm
Platinenlänge Oberteil
82 mm
Platinenbreite Oberteil
140 mm
Folienlänge
67,15 mm
Folienbreite
101,05 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
89 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
