C8014182 SOLID-BOX 145
Scroll

C8014182

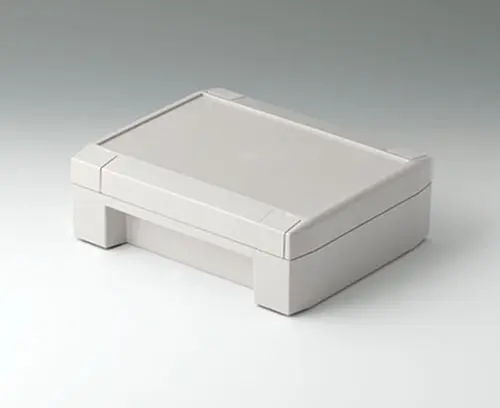

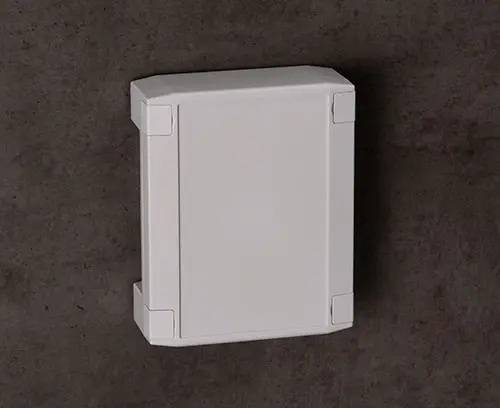

SOLID-BOX 145

Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen für die Befestigung einer DIN-Schiene sowie mit vorgeformten Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 75x75.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang

1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für C8014182

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

C2299031 Deckelsicherung

C2299031

Deckelsicherung Zur Sicherung des Deckels (Oberteils) beim Öffnen des Gehäuses

Verwendung ROBUST-BOX: Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.

Verwendung SOLID-BOX: Vorgeformte Aufnahmen für die Montage an der Längsseite beim Unter- und Oberteil.

Lieferumfang 2 Befestigungselemente

schließen

C2299031

Deckelsicherung
Produkt Ihrem Warenkorb hinzugefügt
PP
naturfarben
C8100360 Scharnier-Set

C8100360

Scharnier-Set Additiv gefertigtes Scharnier zur Sicherung des Oberteils beim Öffnen des Gehäuses.
Einfache Montage in vorhandene Befestigungsdome an der Längsseite von Unter- und Oberteil.

Lieferumfang 2 Scharniere, 4 Schrauben

schließen

C8100360

Scharnier-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
A0399T20 Torx Schraubendreher T20

A0399T20

Torx Schraubendreher T20 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T20. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T20

Torx Schraubendreher T20
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

C8100188 Gehäusefüße-Set

C8100188

Gehäusefüße-Set Sorgen für sicheren Stand bei Verwendung der SOLID-BOX als Tischgehäuse. Sie werden von unten in das Gehäuseunterteil eingesteckt und halten selbstständig.

Lieferumfang 4 Gehäusefüße

schließen

C8100188

Gehäusefüße-Set
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan

Produktoptionen für C8014182

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
PC+ABS (UL 94 V-0)
Schutzart
IP 66, IP 67, IK 08
Farbe
lichtgrau RAL 7035
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
180 mm
Breite
145 mm
Höhe
60 mm
Platinenlänge Unterteil
170 mm
Platinenbreite Unterteil
102 mm
Platinenlänge Oberteil
170 mm
Platinenbreite Oberteil
102 mm
Folienlänge
163,8 mm
Folienbreite
103 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
410 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
