CONTROL-KNOBS
Scroll

Control-Knobs

Botones giratorios muy cómodos de usar

Los nuevos CONTROL-KNOBS cuentan con una superficie de agarre de material Soft-Touch: fácil de agarrar, agradable al tacto y ergonómica para el uso. Su apariencia de calidad, con iluminación en caso necesario, hace destacar a esta avanzada serie de botones giratorios como el elemento central de las interfaces con menú.

  • Buen agarre con efecto antideslizante gracias a Soft-Touch

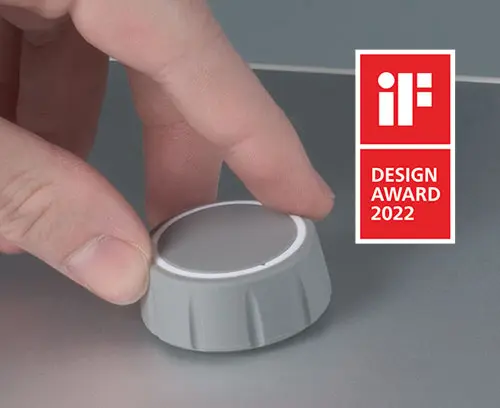

  • Diseño innovador de los botones giratorios con dos componentes de plástico duro/blando: base de los botones de PC de calidad, recubierta de TPE blando con estrías funcionales *** iF product design award 2022 ***

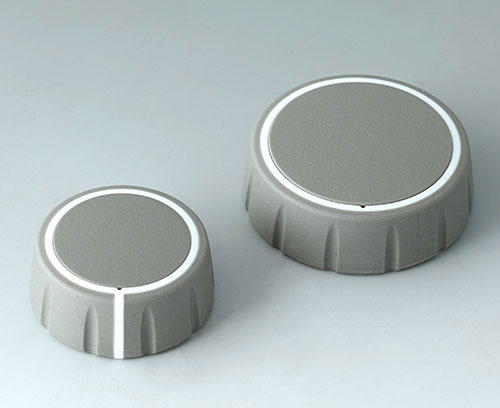

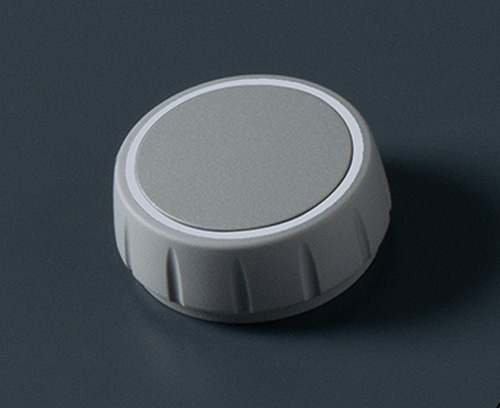

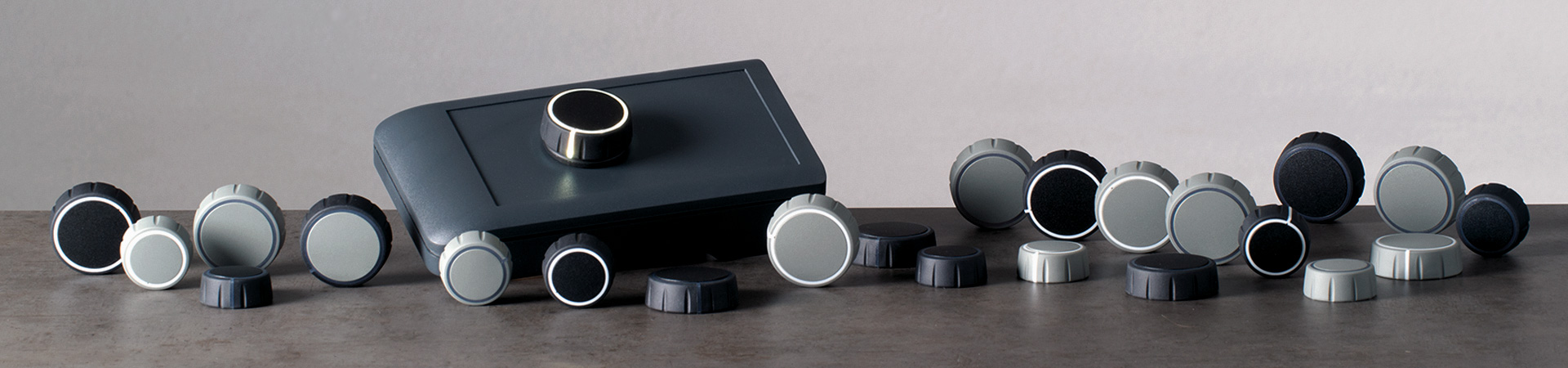

  • Botones disponibles en dos diámetros, ø 36 mm y ø 46 mm, cada uno en dos colores estándares de TPE (negro y volcán)

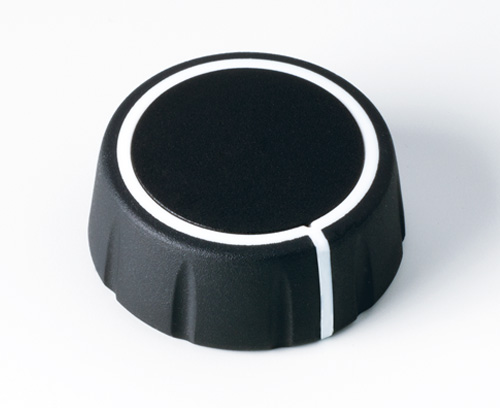

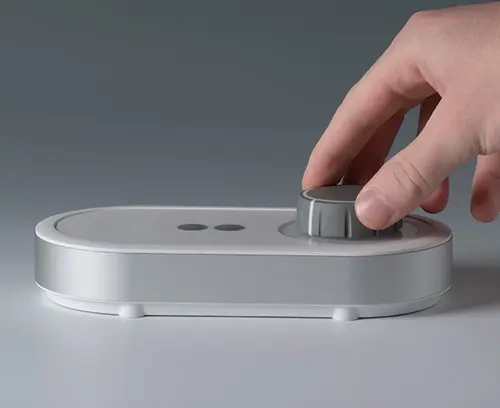

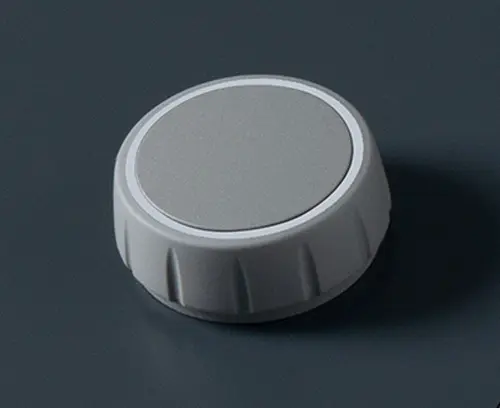

  • CONTROL-KNOBS con o sin indicador lateral para precisar la escala
  • CONTROL-KNOBS con o sin iluminación LED opcional
  • Opciones de iluminación:

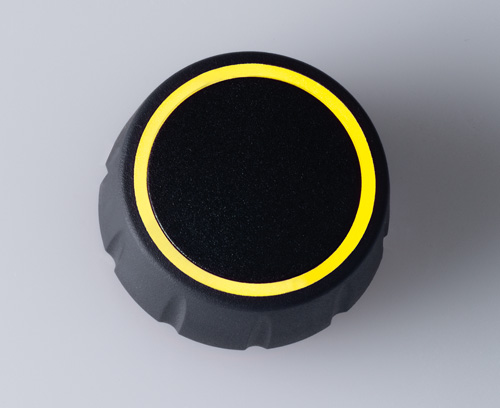

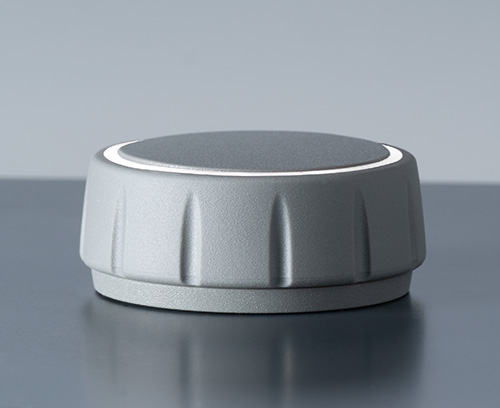

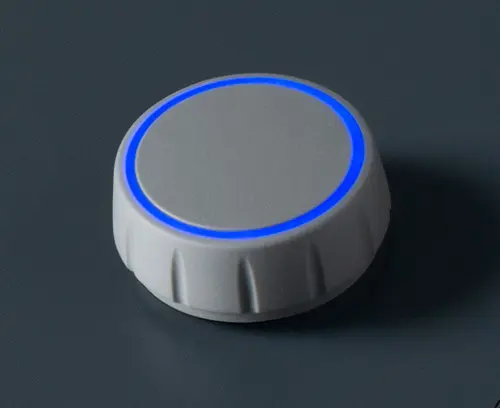

    - Forma anular en la cubierta

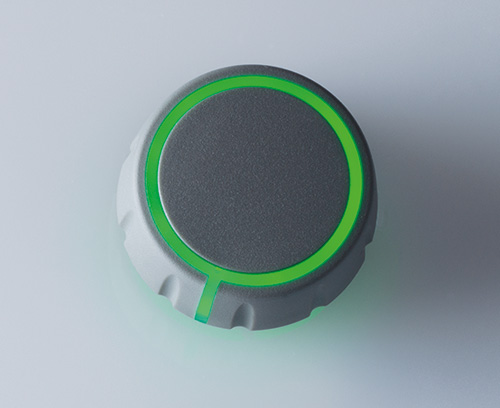

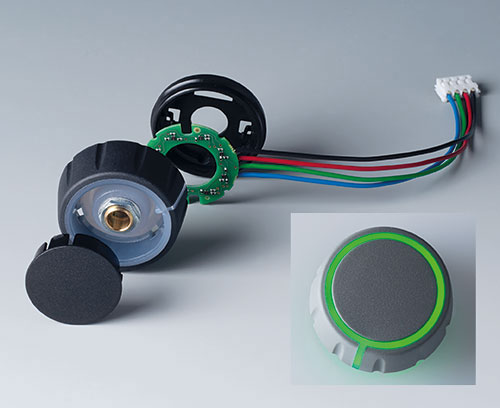

    - Forma anular en la cubierta con indicador lateral
    Además del CONTROL-KNOBS con iluminación opcional puede pedir también el soporte y la iluminación LED, véanse los accesorios.

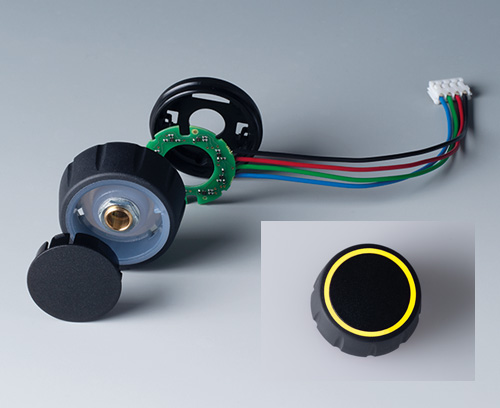

  • La iluminación emplea el moderno método SMD-LED para fuentes de alimentación de 5 V; los LED RGB permiten unos resultados personalizados en la iluminación

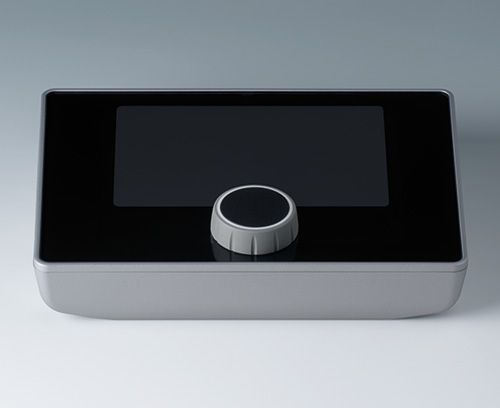

  • Concebidos como elementos de mando con función giratoria y con el correspondiente generador de impulsos con función táctil para las superficies de uso con menu de dispositivos de gran volumen.

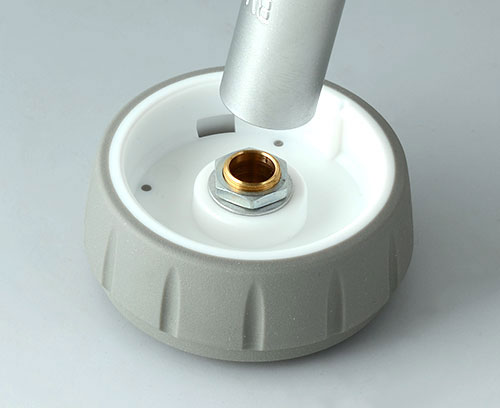

  • Sistema probado de mandriles portapieza con un apoyo seguro sobre el eje
  • Par motor máx.: Montaje = 1,5 Nm, funcionamiento = 1,2 Nm
Tamaños de los botones  Perforaciones del eje
ø 36 mm 6 mm, 1/4" (6,35 mm)
ø 46 mm 6 mm, 1/4" (6,35 mm)

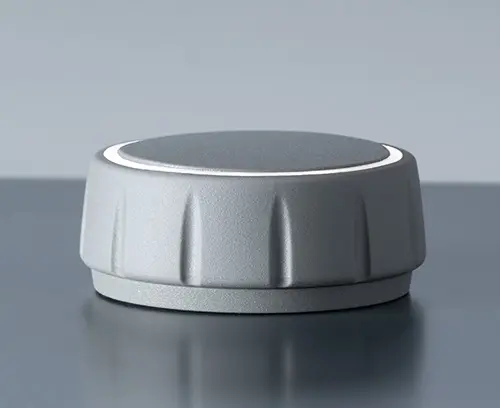

Elementos mínimos de un CONTROL-KNOBS sin iluminación:

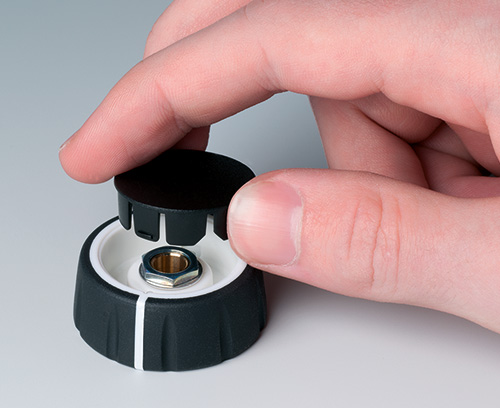

1 CONTROL-KNOBS, 1 tapa – en caso necesario puede combinarse también un soporte (accesorio)

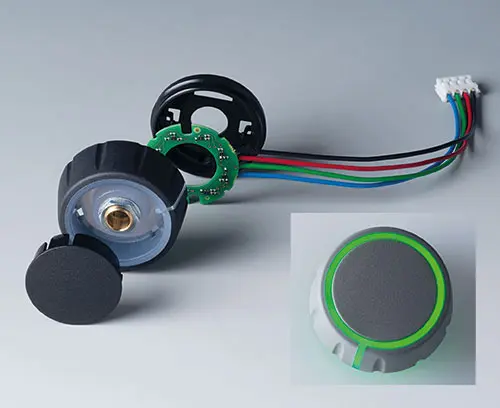

Elementos mínimos de un CONTROL-KNOBS con iluminación LED:
1 CONTROL-KNOBS de modelo con iluminación, 1 tapa, 1 soporte, 1 luz LED (retroiluminación RBG)

Declaración de diseño

"Una solución redonda: botones giratorios modernos de agradable agarre, con los que se puede regular o controlar los procesos y que no pueden faltar en la interfaz de usuario de un producto moderno. Cuando resulta necesario, estos botones giratorios pueden garantizar un manejo cómodo de sus productos incluso en lugares difíciles y en circunstancias adversas, pues son de apariencia robusta y funcionamiento preciso. Los CONTROL-KNOBS están donde tienen que estar. Las líneas luminosas señalizan el lugar, el estado y la posición de la función que busca. La estructura táctil y el agradable material de la superficie de agarre trasladan el par de giro necesario al eje del botón de forma segura, se lleven o no guantes y en cualquier situación."
Martin Nußberger, polyform Industrie Design

Crear PDF
  • Video

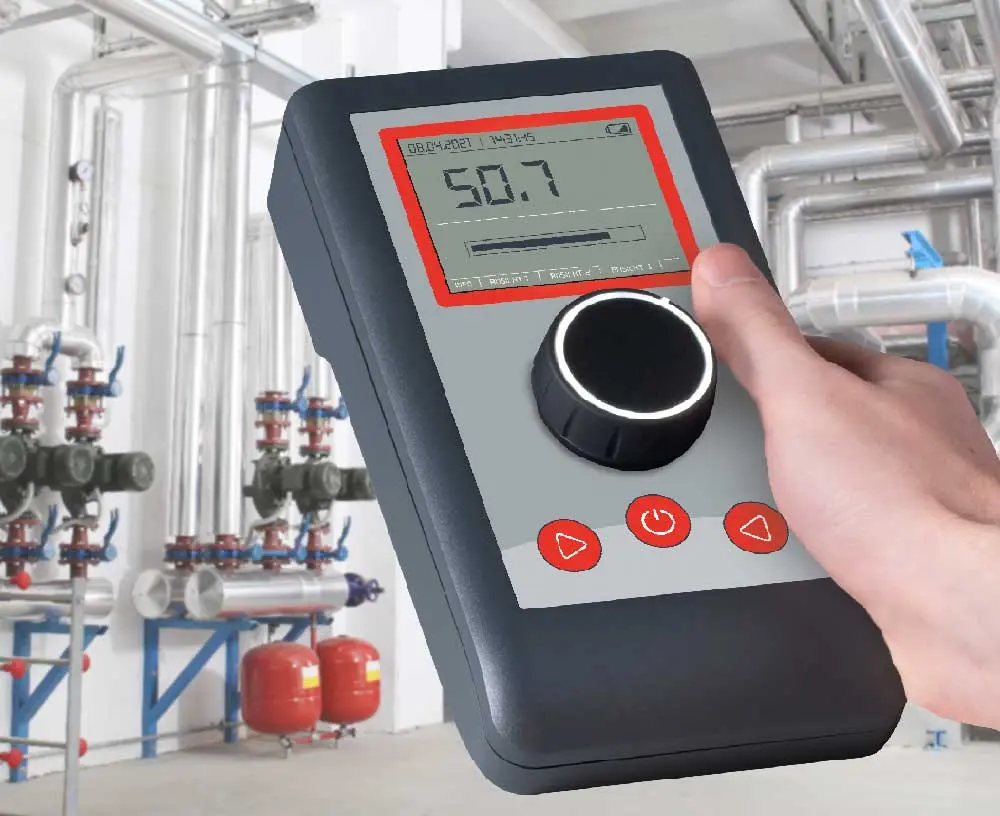

  • Ejemplos de aplicación

Application fields

Para potenciómetros giratorios o generadores de impulsos con vástagos redondeados según la norma DIN, también con función táctil.

  • Tecnologías de medición y regulación
  • Tecnologías de medicina y laboratorio
  • Wellness
  • Salud
  • Tecnologías de calefacción y climatización
  • Comunicación
  • Edificios
  • Fábricas inteligentes
  • Versiones
  • Accesorios
  • Modificaciones específicas del cliente

Seleccione la versión, el tamaño o los tamaños que desee o haga clic en el botón “Seleccionar todos los productos” al final de la lista de productos.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6207009

Round nut M7 x 0.75
Producto añadido a su lista
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6210009

Round nut M10 x 0.75
Producto añadido a su lista
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6295009

Round nut 3/8"-32G
Producto añadido a su lista
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Cerrar

A6300000

Spanner
Producto añadido a su lista
B7536108 Cover 36

B7536108

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

Cerrar

B7536108

Cover 36
Producto añadido a su lista
PA 6
volcano
B7536109 Cover 36

B7536109

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

Cerrar

B7536109

Cover 36
Producto añadido a su lista
PA 6
nero
B7536208 Base 36

B7536208

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Cerrar

B7536208

Base 36
Producto añadido a su lista
PA 6
volcano
B7536209 Base 36

B7536209

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Cerrar

B7536209

Base 36
Producto añadido a su lista
PA 6
nero

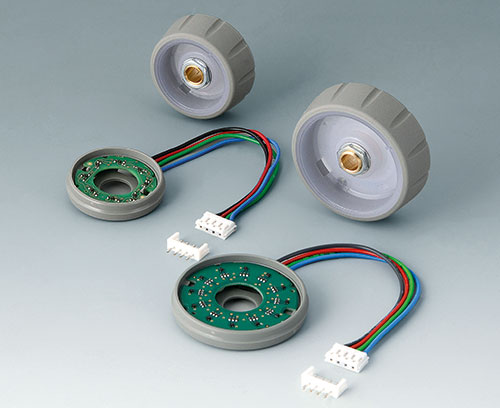

B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Cerrar

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Producto añadido a su lista
B7546002 LED illumination kit, 12 LEDs (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)

Board D=37 mm with 12 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

CONTROL-KNOBS 46 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Cerrar

B7546002

LED illumination kit, 12 LEDs (RGB backlight)
Producto añadido a su lista
B7546108 Cover 46

B7546108

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

Cerrar

B7546108

Cover 46
Producto añadido a su lista
PA 6
volcano
B7546109 Cover 46

B7546109

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

Cerrar

B7546109

Cover 46
Producto añadido a su lista
PA 6
nero
B7546208 Base 46

B7546208

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Cerrar

B7546208

Base 46
Producto añadido a su lista
PA 6
volcano
B7546209 Base 46

B7546209

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Cerrar

B7546209

Base 46
Producto añadido a su lista
PA 6
nero

Opciones de productos para Control-Knobs

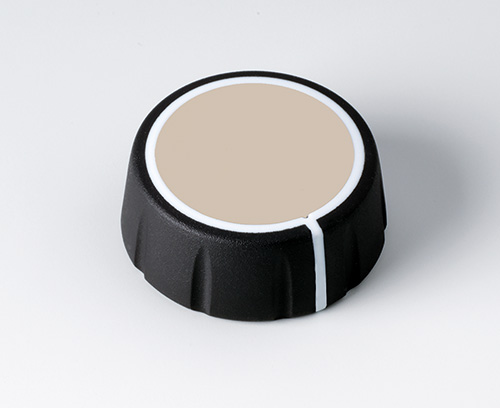

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
