Boitier industriel SOLID-BOX
Scroll

Solid-Box

Boitier élégant pour applications industrielles en IP66/67

Robuste, étanche et élégant à la fois ! La nouvelle série de boitiers SOLID-BOX offre toutes les conditions qu'un habillage électrique/électronique moderne doit remplir dans un environnement industriel ainsi qu'en extérieur protégé.

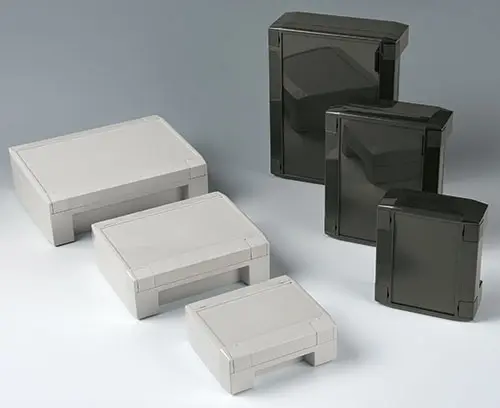

  • 3 tailles de boitiers en 2 couleurs standard

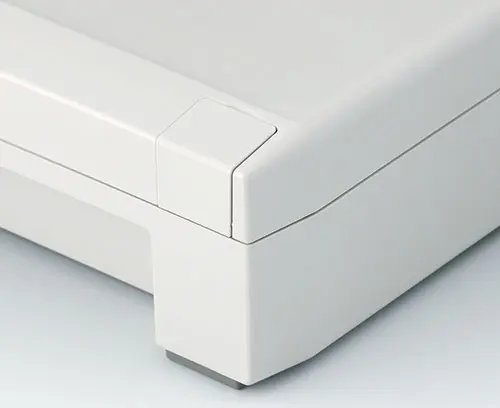

  • design convaincant grâce à la surface polie brillante du boitier ; et des cache-vis design affleurant les contours pour une zone de vissage cachée
  • utilisable comme boitier de table ou mural
  • degré de protection élevé IP66/67 et une protection contre les chocs IK08 offrent une sécurité même dans un environnement difficile ; le joint est déjà inséré dans la partie supérieure
  • excellent matériau ignifuge V0 à partir de 1,50 mm avec une résistance accrue à la chaleur (Vicat/B 120 = 110 °C), ignifugation sans chlore ni brome

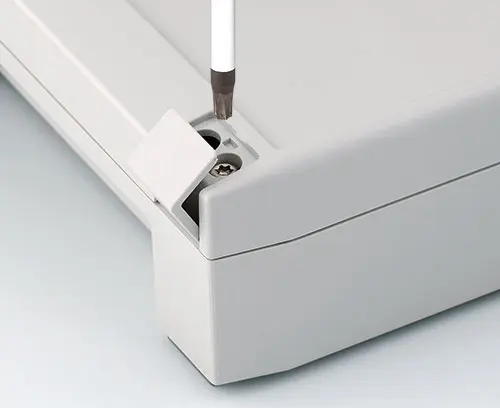

  • montage du boitier avec des vis Torx imperdables et inoxydables à l'extérieur de l'espace intérieur étanche

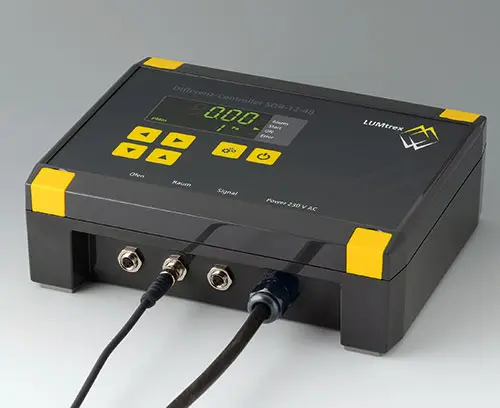

  • 2 surfaces en retrait dans la partie inférieure pour le montage et la protection des interfaces - raccordement simple et convivial

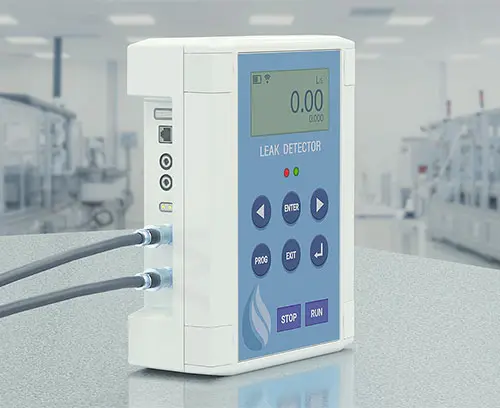

  • panneau de commande en retrait pour protéger les claviers à membrane

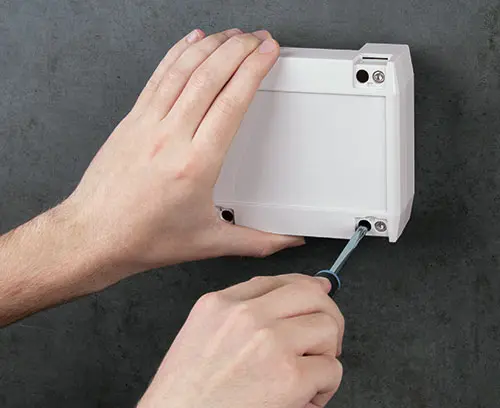

  • possibilité de montage mural direct et dissimulé sous les cache-vis design

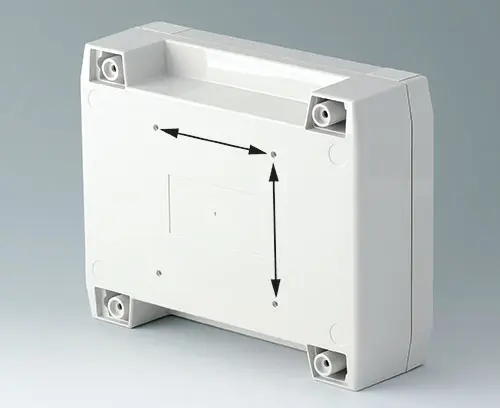

  • emplacements préformés pour l'utilisation de supports selon la norme VESA pour les tailles 145 et 175

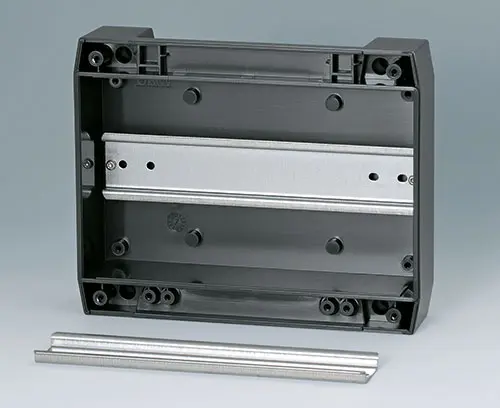

  • bossages de fixation intégrés pour les circuits imprimés, les rails DIN et les plaques de montage

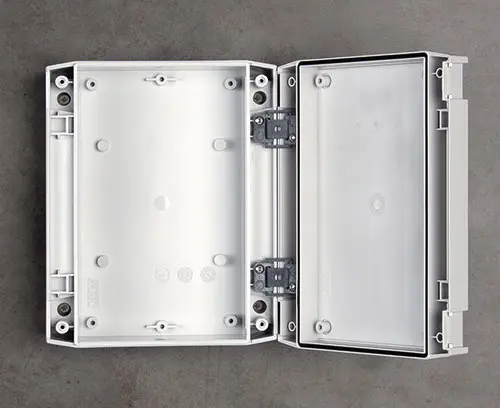

  • jeu de charnières optionnel pour « sécuriser le couvercle » en tant qu'accessoire, avantageux pour les opérations de service et de maintenance
  • les pieds du boitier (accessoires) assurent une bonne stabilité pour les applications de boitiers posés sur la table

Matériau spécial

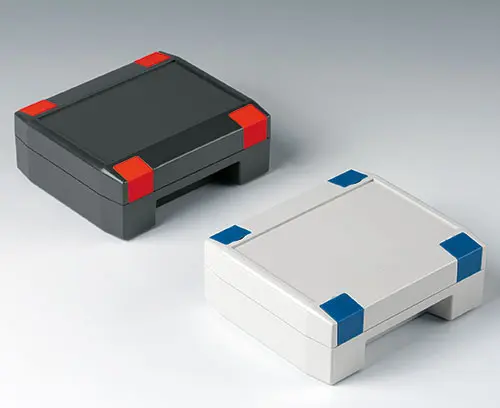

Sur demande, nous pouvons également fabriquer un grand nombre de nos boitiers dans des couleurs spéciales. Pour obtenir la couleur souhaitée, nous faisons colorer par extrusion un matériau naturel de haute qualité de reproduction. Pour la nouvelle SOLID-BOX, par exemple, il serait possible de mouler par injection les cache-vis design dans une autre couleur pour codifier la fonction ou la série d'appareils ainsi que dans la couleur de votre entreprise (quantité minimale et faisabilité sur demande).

DÉCLARATION DU DESIGNER

« Un boitier SOLID-BOX tient les promesses de son nom. Vous pouvez placer vos composants dans ce boitier étanche et particulièrement résistant aux chocs, de manière stable et sûre, même dans un environnement inhospitalier, sans vis ni fixations visibles. Et pourtant, la conception du boitier confère à cette construction robuste une légèreté élégante. Les facettes légèrement inclinées sur les faces latérales, le jeu d'ombre et de lumière soulignent la qualité du produit. »
Martin Nußberger, polyform Industrie Design

Créer PDF
  • Vidéo
  • Ex. d'applications

Domaines d‘applications

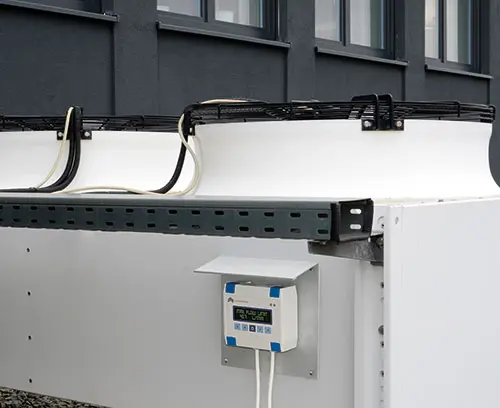

Boitiers prédestinés aux applications électriques et électroniques de haute qualité à l'intérieur et à l'extérieur protégé.

  • Construction de machines et d'installations

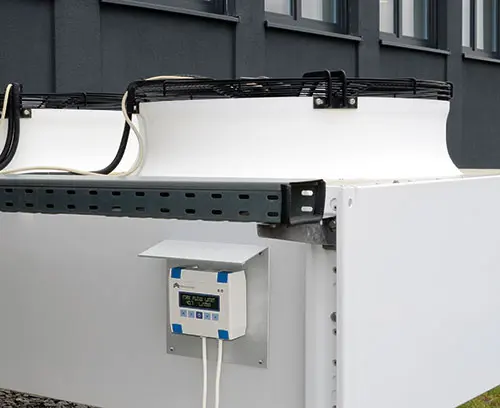

  • Technique de chauffage, de climatisation et de ventilation
  • IoT/IIoT
  • Smart-Factory / Industrie 4.0
  • Passerelles
  • Enregistreurs de données
  • Technologies de l'information et de la communication (TIC)
  • Installation électrique
  • Technique de mesure et de régulation
  • Agriculture, élevage

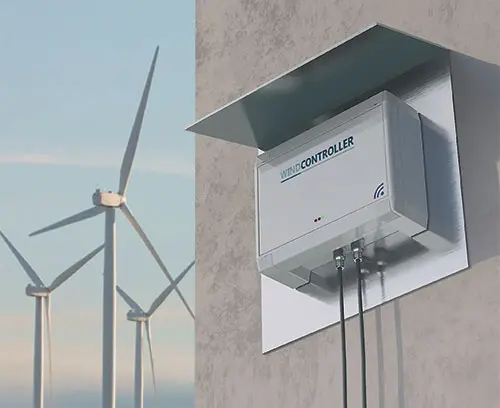

  • Technologie énergétique et sensorique
  • Technique de sécurité
  • Tous les articles
  • Accessoires
  • Données techniques
  • Options de personnalisation
C8011131 SOLID-BOX 115

C8011131

SOLID-BOX 115 Boitier industriel fonctionnel de haute qualité - robuste, étanche et élégant à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires avec surface d'appui pour la fixation d'un rail DIN.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8011131

SOLID-BOX 115
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris anthracite RAL 7016
135x115x50mm
IP 66, IP 67, IK 08
C8011132 SOLID-BOX 115

C8011132

SOLID-BOX 115 Boitier industriel fonctionnel de haute qualité - robuste, étanche et élégant à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires avec surface d'appui pour la fixation d'un rail DIN.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8011132

SOLID-BOX 115
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris clair RAL 7035
135x115x50mm
IP 66, IP 67, IK 08
C8014181 SOLID-BOX 145

C8014181

SOLID-BOX 145 Boitier industriel fonctionnel de haute qualité - robuste, étanche et chic à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires pour la fixation d'un rail DIN ainsi qu'avec des emplacements préformés pour l'utilisation de supports selon le standard VESA 75x75.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8014181

SOLID-BOX 145
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris anthracite RAL 7016
180x145x60mm
IP 66, IP 67, IK 08

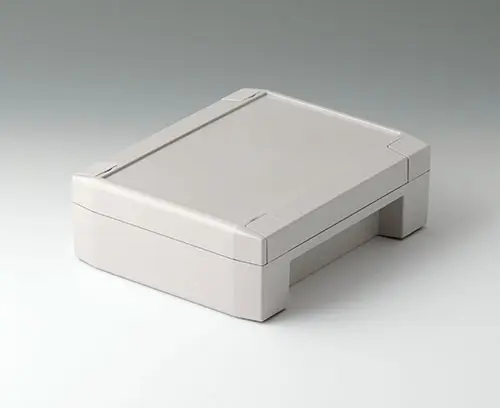

C8014182 SOLID-BOX 145

C8014182

SOLID-BOX 145 Boitier industriel fonctionnel de haute qualité - robuste, étanche et chic à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires pour la fixation d'un rail DIN ainsi qu'avec des emplacements préformés pour l'utilisation de supports selon le standard VESA 75x75.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8014182

SOLID-BOX 145
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris clair RAL 7035
180x145x60mm
IP 66, IP 67, IK 08

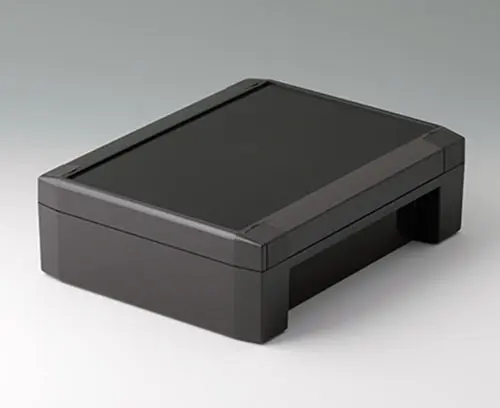

C8017221 SOLID-BOX 175

C8017221

SOLID-BOX 175 Boitier industriel fonctionnel de haute qualité - robuste, étanche et chic à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires pour la fixation d'un rail DIN ainsi qu'avec des emplacements préformés pour l'utilisation de supports selon le standard VESA 100x100.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8017221

SOLID-BOX 175
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris anthracite RAL 7016
225x175x70mm
IP 66, IP 67, IK 08

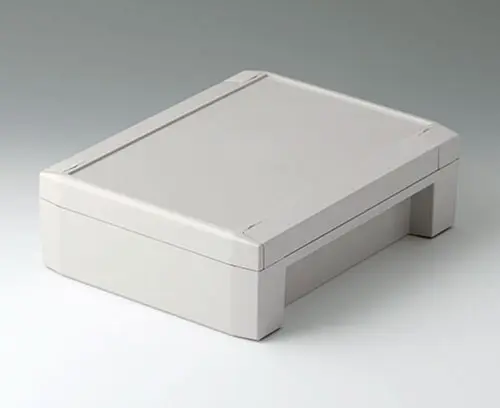

C8017222 SOLID-BOX 175

C8017222

SOLID-BOX 175 Boitier industriel fonctionnel de haute qualité - robuste, étanche et chic à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires pour la fixation d'un rail DIN ainsi qu'avec des emplacements préformés pour l'utilisation de supports selon le standard VESA 100x100.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture 1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

Fermer

C8017222

SOLID-BOX 175
Produit ajouté à votre panier
PC+ABS (UL 94 V-0)
gris clair RAL 7035
225x175x70mm
IP 66, IP 67, IK 08
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier
A0399T20 Tournevis Torx T20

A0399T20

Tournevis Torx T20 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T20

Tournevis Torx T20
Produit ajouté à votre panier
C2299031 Charnières intérieures

C2299031

Charnières intérieures Pour maintenir le couvercle (partie supérieure) lors de l'ouverture du boitier.

Utilisation ROBUST-BOX : ces éléments de maintien du couvercle peuvent être fixés au choix à droite, à gauche, en haut ou en bas. Pas utilisables pour les tailles 200x300 et 240x360 mm.

Utilisation SOLID-BOX : logements préformés pour le montage sur le côté longitudinal de la partie inférieure et supérieure.

Fourniture 2 charnières, éléments de fixation

Fermer

C2299031

Charnières intérieures
Produit ajouté à votre panier
PP
teinte neutre

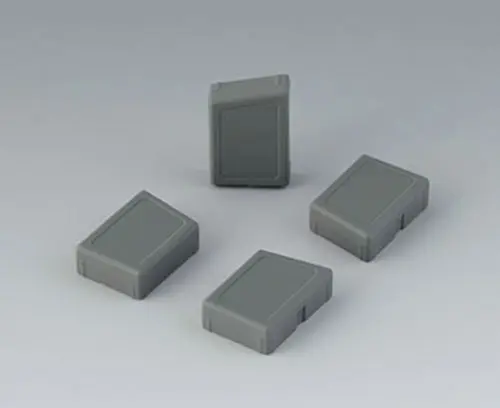

C8100188 Jeu de pieds de boitier

C8100188

Jeu de pieds de boitier Assurent une bonne stabilité lorsque le SOLID-BOX est utilisé comme boitier de table. Ils sont enfichés par le bas dans la partie inférieure du boitier et tiennent de manière autonome.

Fourniture 4 pieds de boitier

Fermer

C8100188

Jeu de pieds de boitier
Produit ajouté à votre panier
SEBS (TPE)
volcan
C8100360 Jeu de charnières

C8100360

Jeu de charnières Charnières (fabrication additive) pour sécuriser la partie supérieure lors de l'ouverture du boitier.
Montage simple dans les bossages de fixation existants sur le côté longitudinal des parties inférieure et supérieure.

Fourniture 2 charnières, 4 vis

Fermer

C8100360

Jeu de charnières
Produit ajouté à votre panier

Options de personnalisation pour Solid-Box

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
