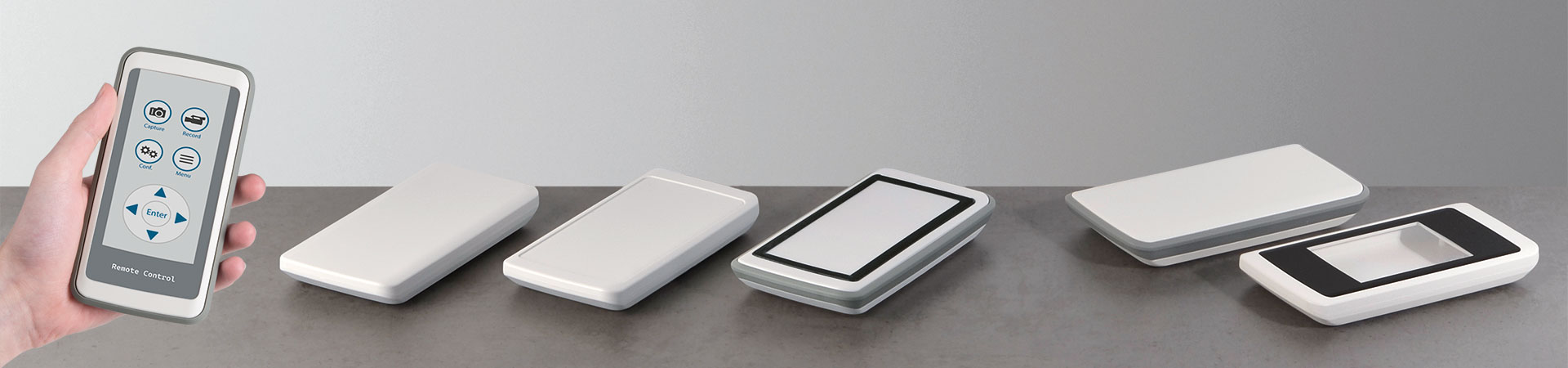

SLIM-CASE Obudowy do ręki

Slim-Case

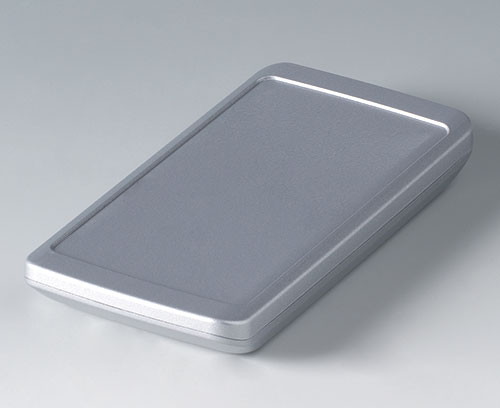

Obudowa przenośna o minimalistycznym wzornictwie

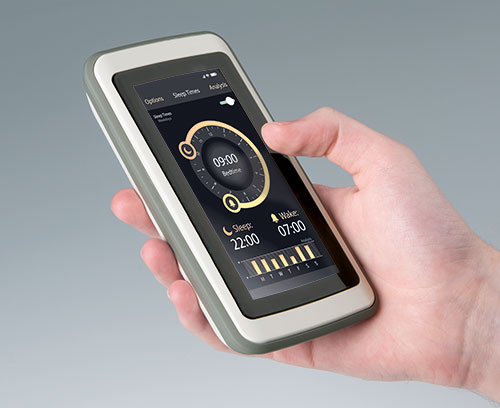

Obudowa SLIM-CASE jest widocznym dowodem potwierdzającym obecne wizualne i funkcjonalne możliwości w dziedzinie mobilnych obudów. Obudowa pozbawiona niemal ramek umożliwia optymalne wykorzystanie przestrzeni w środku jak i na zewnątrz. W obudowie SLIM-CASE można użyć ekranów i paneli dotykowych o przekątnych do 4" (10 cm) w zwartej formie. Innowacyjna seria poręcznych obudów mimo małych rozmiarów oferuje dużo przestrzeni na standardowe modułu elektroniczne jak również dedykowana elektronikę.

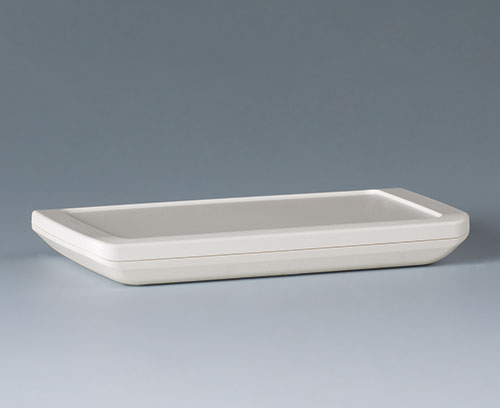

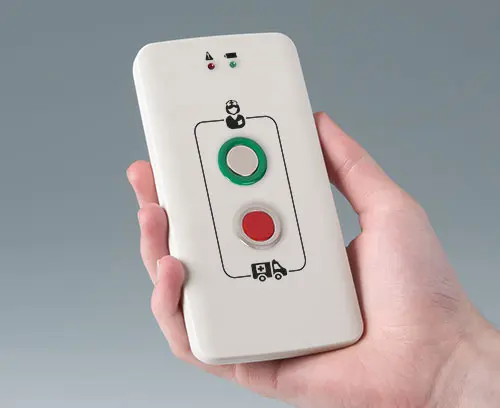

  • Zaokrąglone boki i płaska, kompaktowa konstrukcja nadają obudowie niezwykle elegancki wygląd. Oprócz tego leżą one doskonale w dłoni, a ich forma pozwala na wykorzystanie dodatkowych funkcji.

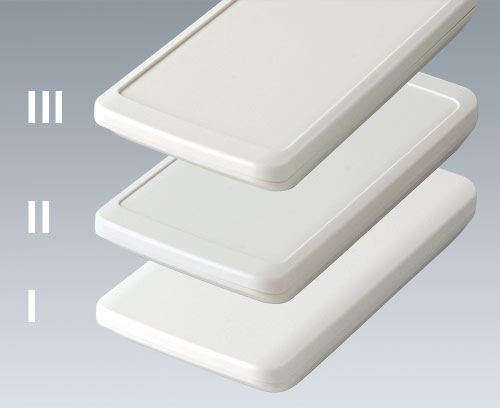

  • Górna część obudowy dostępna jest w trzech wersjach. Dzięki temu producent urządzeń może wybrać odpowiednią do potrzeb klienta końcowego:
    Płaska powierzchnia
    Pozwala na dowolne rozmieszczenie elementów sterowniczych, przycisków, wskaźników LED itp.
    Wgłębienie 1 mm
    Idealne do zastosowań z foliami dekoracyjnymi.
    Wgłębienie 1,6 mm

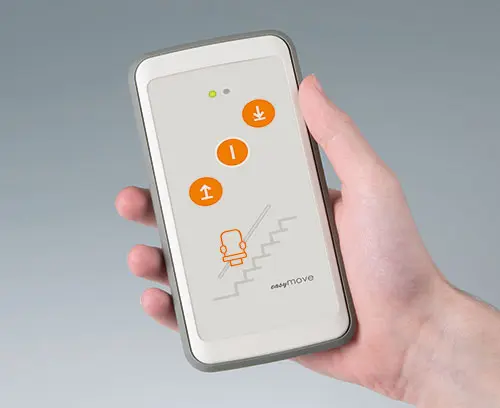

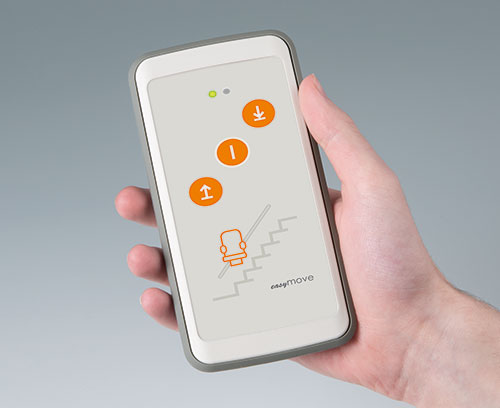

    Idealne do zamocowania okna wyświetlacza lub klawiaturę membranową.

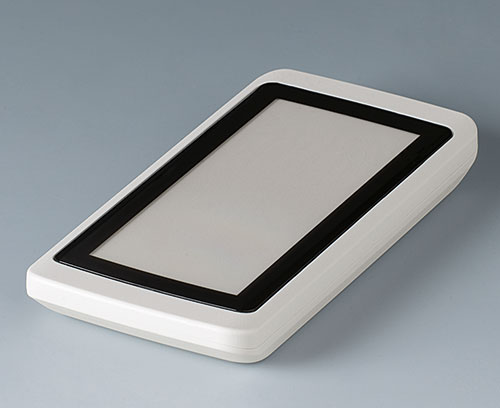

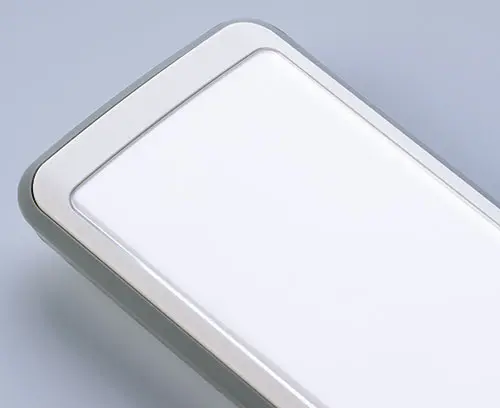

  • Przezroczysta przednia szyba (wyposażenie dodatkowe) chroni wyświetlacz pod spodem. Jest zaokrąglony na długich krawędziach, aby dopasować się do wyprofilowanego, ergonomicznego kształtu obudowy. Montowane na dwustronną folią samoprzylepną. Na życzenie folia może być również wykonana z indywidualnym nadrukiem od tyłu. Dzięki takiemu rozwiązaniu folia zamaskuje idealnie wyświetlacz .

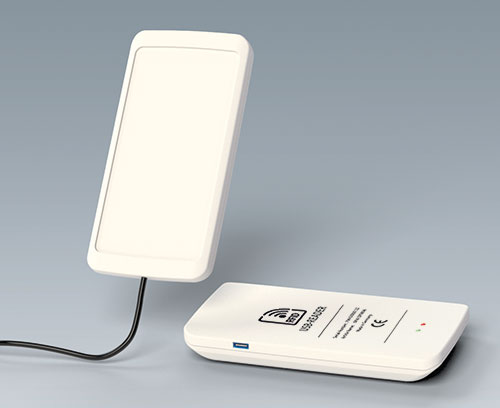

  • Nadaje się do zastosowania ładowania indukcyjnego z odpowiednią cewką, przy użyciu technologii NFC z ładowarkami Qi. W razie potrzeby wewnętrzny zasilacz z rozładowaną baterią na PCB.

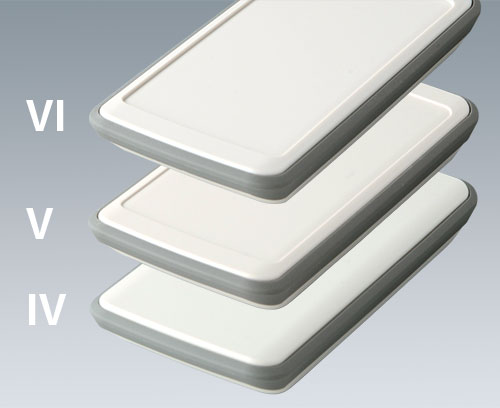

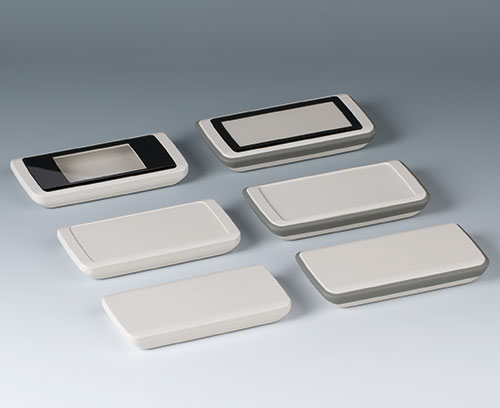

  • Z dystansami lub bez pierścienia TPE

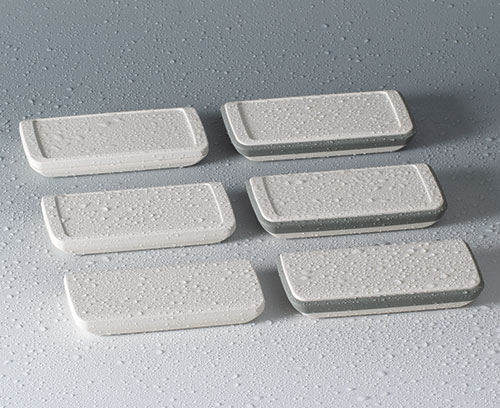

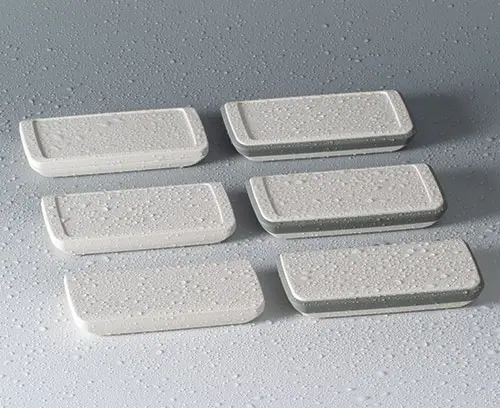

  • Szczelność do IP 54: SLIM-CASE IV-VI z dystansami TPE.
    Szczelność do stopnia IP 65: SLIM-CASE I-III z uszczelką (akcesoria).
  • Dystans TPE daje więcej miejsca na elementy, a także służy jako izolacja o stopniu ochrony IP 54, jak również jako amortyzator. Możliwe jest również wykonanie elementów z dowolnego wybranego koloru tworzywa – zamówienie indywidualne
  • Elementy obudowy z ASA+PC-FR (UL 94 V-0), szarobiałe (RAL 9002)
  • połączenie za pomocą śrub Torx ze stali nierdzewnej (T8)
  • Indywidualne modyfikacje, n.p. otwory na przepusty, diody sygnalizacyjne, porty, nadruki, naparowywanie aluminium na karty EMV  itp. dostępne są na zamówienie.
  • Wideo

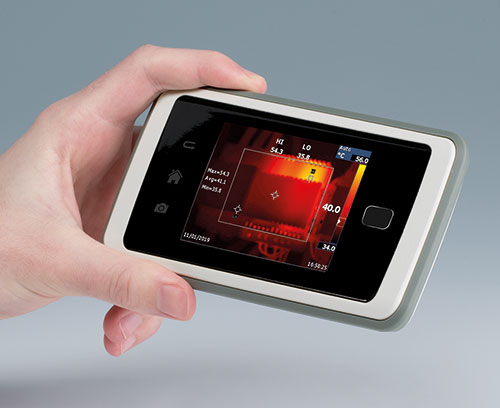

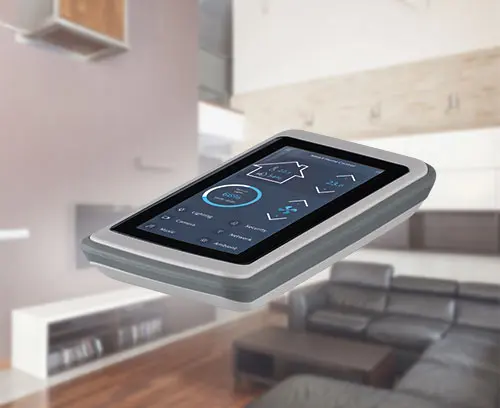

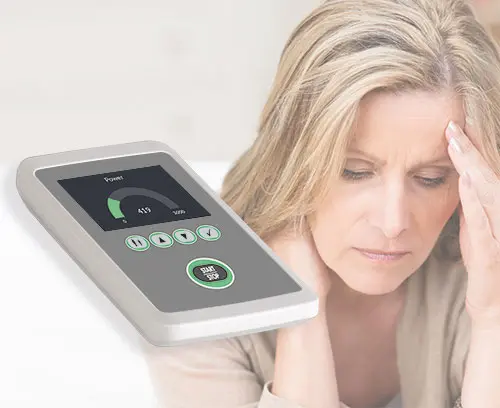

  • Przykłady aplikacji

Obszary zastosowań

Idealny do mobilnych zastosowań elektronicznych we wnętrzach, jak również do zastosowań na zewnątrz.

  • Technologie pomiarowe i kontrolne
  • Komunikacja bezprzewodowa
  • IoT / IIoT
  • Urządzenia z segmentu laboratoriów i medycyny
  • Health Care
  • Biura
  • Technologia bezpieczeństwa
  • Technologia ochrony środowiska
  • Przeglądaj pełną listę
  • Akcesoria
  • Opcje dostosowywania
B5403107 SLIM-CASE M, Vers. I

B5403107

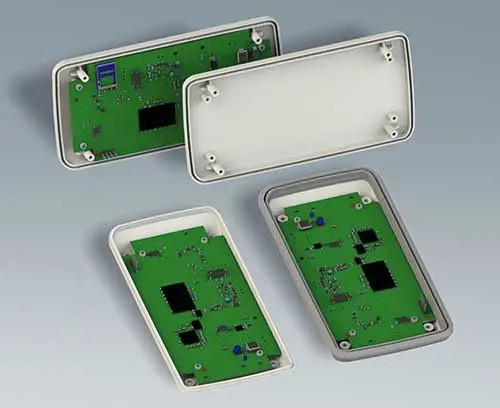

SLIM-CASE M, Vers. I 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Flat operating panel for individual design and arrangement of operating and display elements of all kinds. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Flat operating panel

Supply Top and bottom part, assembly kit

Zamknij

B5403107

SLIM-CASE M, Vers. I
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403117 SLIM-CASE M, Vers. IV

B5403117

SLIM-CASE M, Vers. IV 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Flat operating panel for individual design and arrangement of operating and display elements of all kinds. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and flat operating panel

Supply Top and bottom part, TPE intermediate ring, assembly kit

Zamknij

B5403117

SLIM-CASE M, Vers. IV
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54

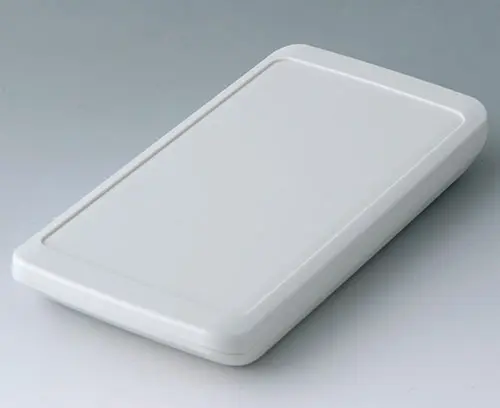

B5403207 SLIM-CASE M, Vers. II

B5403207

SLIM-CASE M, Vers. II 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Recessed operating panel for applications with decorative product labels. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Operating panel recessed 1 mm

Supply Top and bottom part, assembly kit

Zamknij

B5403207

SLIM-CASE M, Vers. II
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40

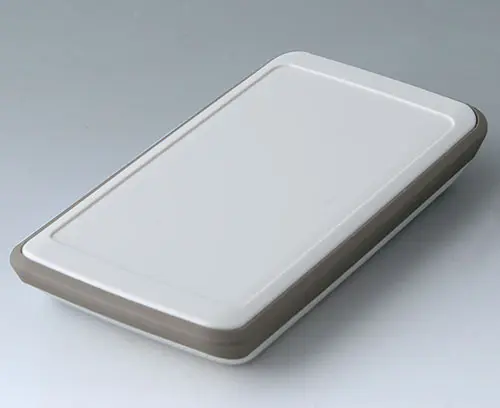

B5403217 SLIM-CASE M, Vers. V

B5403217

SLIM-CASE M, Vers. V 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Recessed operating panel for applications with decorative product label. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and operating panel recessed 1 mm

Supply Top and bottom part, TPE intermediate ring, assembly kit

Zamknij

B5403217

SLIM-CASE M, Vers. V
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54

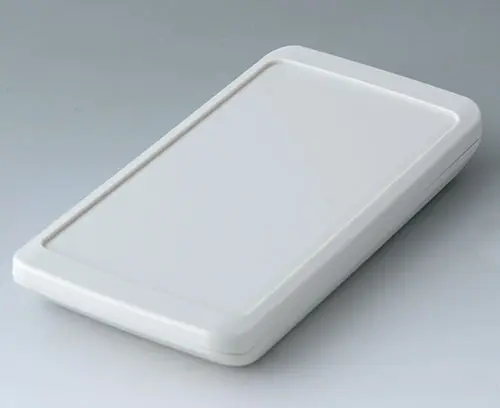

B5403307 SLIM-CASE M, Vers. III

B5403307

SLIM-CASE M, Vers. III 2-piece handheld enclosure, flat design, with a large operating panel of up to 4" (10 cm). The contours of the enclosure are rounded along the sides - comfortable to hold and easy to operate. Recessed operating panel for using a contoured transparent front screen (available as an accessory with adhesive film) or for protecting individual membrane keyboards. Fastening pillars for mounting PCBs in top and bottom parts. Seal for protection class IP 65 available as accessory.

Version Operating panel recessed 1.6 mm

Supply Top and bottom part, assembly kit

Zamknij

B5403307

SLIM-CASE M, Vers. III
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x19mm
IP 65 opt., IP 40

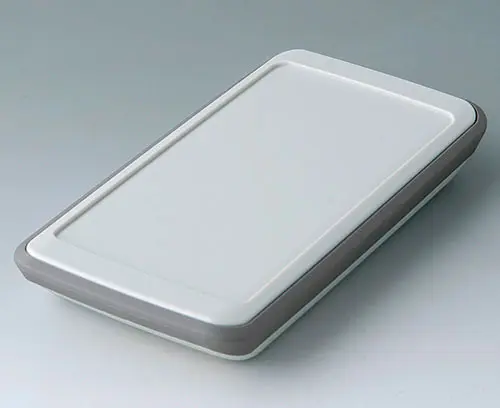

B5403317 SLIM-CASE M, Vers. VI

B5403317

SLIM-CASE M, Vers. VI 3-piece handheld enclosure with TPE intermediate ring, compact design, with a large operating panel of up to 4" (10 cm). Comfortable grip thanks to enclosure contours that are rounded along the sides and intermediate ring made of TPE, which also serves as impact protection and as a sealing ring for protection class IP 54. Recessed operating panel for using a contoured transparent front screen (available as an accessory with adhesive film) or for protecting individual membrane keyboards. Fastening pillars for mounting PCBs in top and bottom parts.

Note
For this individual product, options shown in the tab "view customising options" only apply to modifications of the top and bottom parts of the enclosure. Modifications of the TPE intermediate ring are not possible.

Version With TPE intermediate ring and operating panel recessed 1.6 mm

Supply Top and bottom part, TPE intermediate ring, assembly kit

Zamknij

B5403317

SLIM-CASE M, Vers. VI
produkt został dodany do twojej listy
ASA+PC (UL 94 V-0)
off-white RAL 9002
148x74x22mm
IP 54

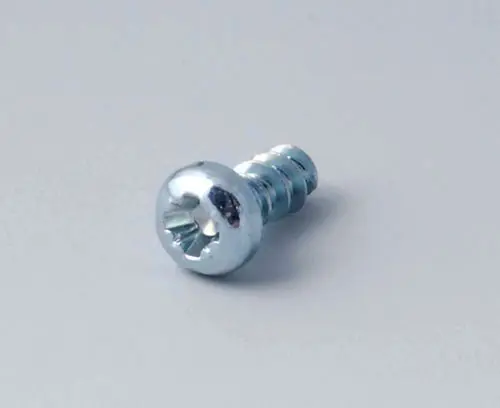

A0305031 Self-tapping screws 2.5 x 6 mm (PZ1)

A0305031

Self-tapping screws 2.5 x 6 mm (PZ1) Self-tapping crosshead screw (PZ1), specifically suitable for plastics. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Zamknij

A0305031

Self-tapping screws 2.5 x 6 mm (PZ1)
produkt został dodany do twojej listy

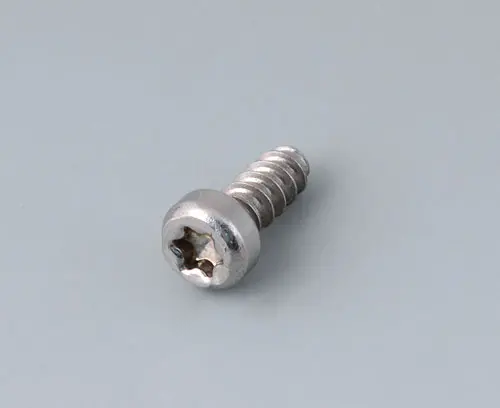

A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Zamknij

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
produkt został dodany do twojej listy
Stainless steel
A0399T08 Torx T8 screwdriver

A0399T08

Torx T8 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T8 type screws. (original can deviate from photo)

Supply 1 screwdriver

Zamknij

A0399T08

Torx T8 screwdriver
produkt został dodany do twojej listy

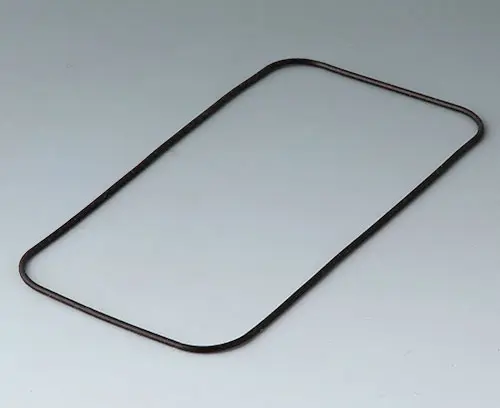

B5503039 Seal M

B5503039

Seal M To increase the protection class of SLIM-CASE M enclosures without TPE intermediate ring (versions I-III).

Supply 1 seal

Zamknij

B5503039

Seal M
produkt został dodany do twojej listy
Silicone
black

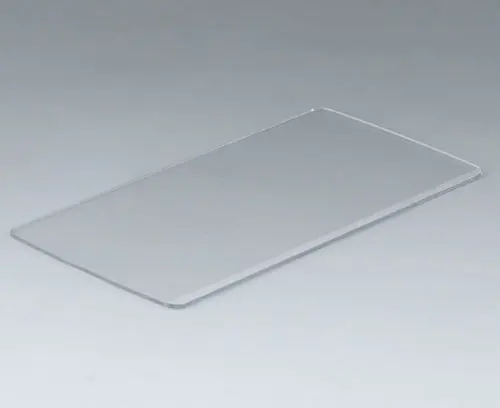

B5503201 Front screen M

B5503201

Front screen M The contoured transparent front screen (accessory) protects the displays underneath. It is rounded on the long edges to follow the ergonomic shape of the case. Suitable for SLIM-CASE M with operating panel recessed 1.6 mm (versions III and VI). Mounted with a double-sided adhesive film (accessories).
On request, supplied individually printed from behind to match your visible display as well as masking the adhesive film.

Supply 1 front screenm

Zamknij

B5503201

Front screen M
produkt został dodany do twojej listy
PC
transparent
125,3x63,5x1,3mm

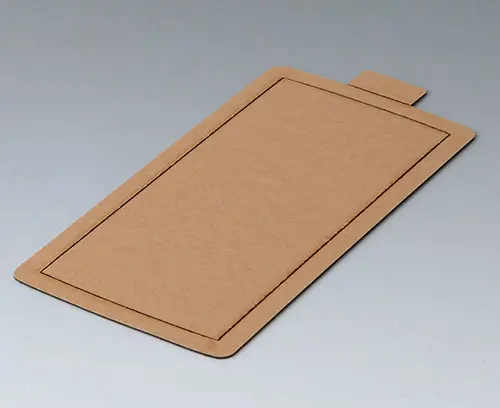

B5503300 Adhesive foil M

B5503300

Adhesive foil M For secure mounting of the front screen on the top part.

Supply 1 adhesive foil

Zamknij

B5503300

Adhesive foil M
produkt został dodany do twojej listy

Opcje dostosowywania dla Slim-Case

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
