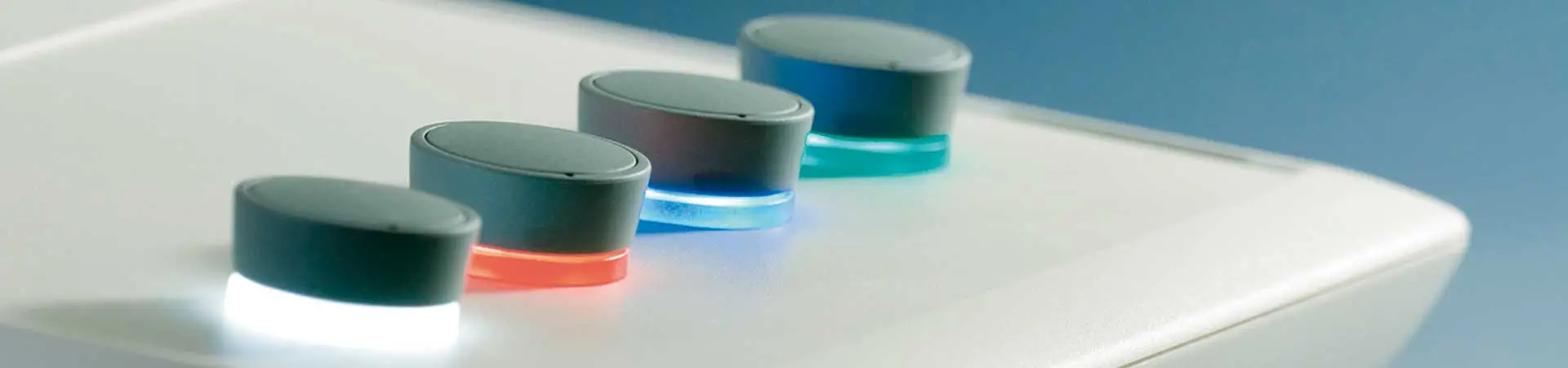

Star-Knobs

Nowoczesne, podświetlane pokrętła regulacyjne

Nasze pokrętłai STAR-KNOBS są zaprojektowane pod kątem zaawansowaych interfejsów z menu. Mają możliwość obrutu krokowego oraz kliknięcia od góry. Pozwala to ograniczyć liczbę pokręteł i przycisków wymaganych do instalacji na przednim panelu. Podświetlenie to wizualna zaleta polepszająca czytelność i walory estetyczne urządzenia.

  • innowacyjny design do montażu chowanego bądź montażu powierzchniowego

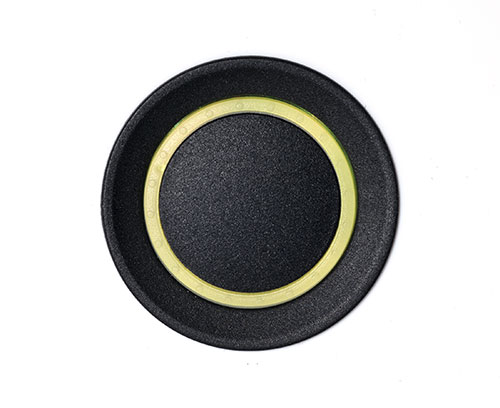

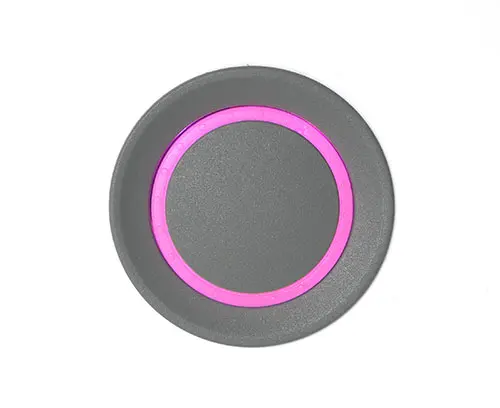

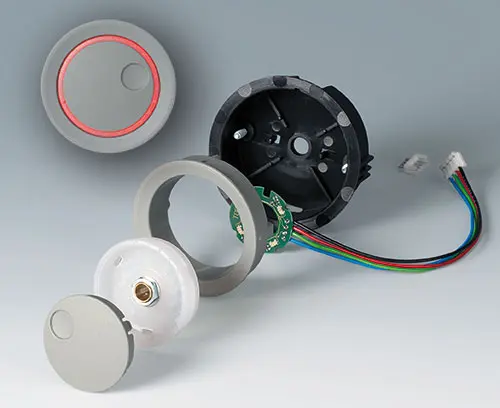

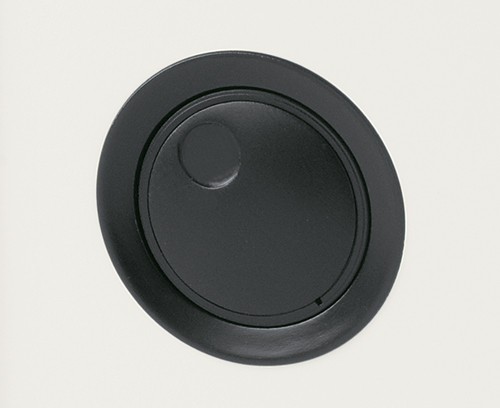

  • wersja do montażu podpanelowego zapewnia płaski nowoczeny wygląd; pokrętło może być podświetlone, pierścień podświetla się pomiędzy wgłębieniem i pokrywą pokrętła.

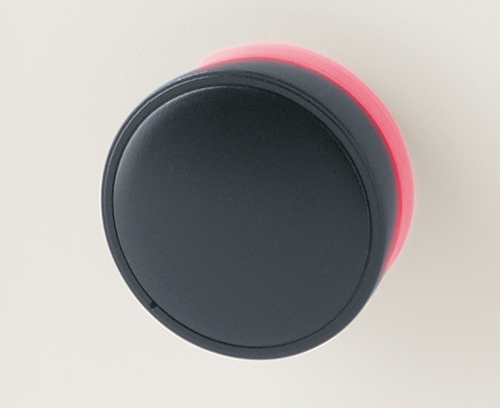

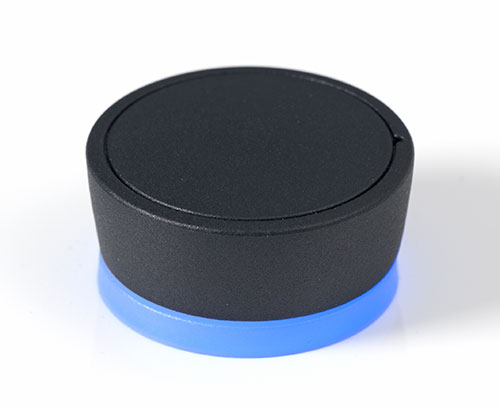

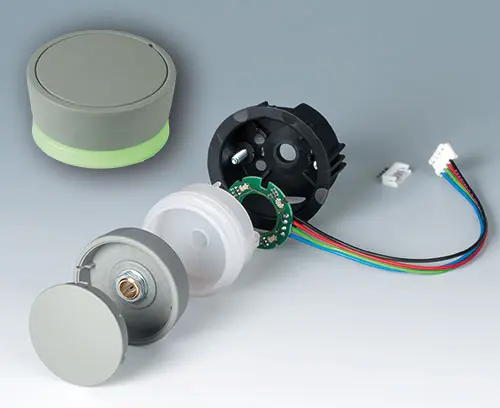

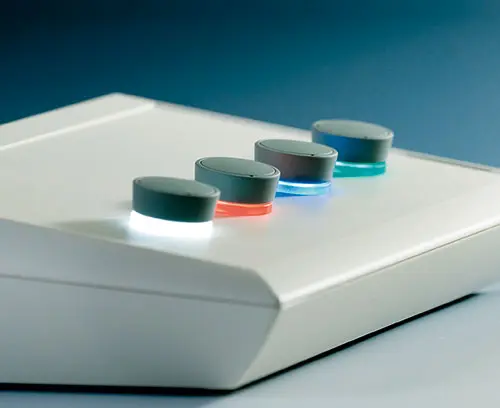

  • dzięki wersji montowanej na powierzchni, konstrukcja pokrętła robi ogromne wrażenie za sprawą lekkiego przechylenia korpusu w kierunku osi wewnętrznej, co umożliwia ergonomiczną obsługę; pokrętło jest montowane na pierścieniu o wysokości ok. 3 mm, który może być podświetlony, jeśli zajdzie taka potrzeba.
  • podświetlenie możliwe za sprawą nowoczesnej, energooszczędnej technologii SMD LED zasilanej napięciem 5 V; białe, tylne światło rozpraszane jest pierścieniem w kolorach: diamentu, szmaragdu i szafiru. Możliwe podświetlenie RGB dla indywidualnych kolorów w ramach akcesoriów.

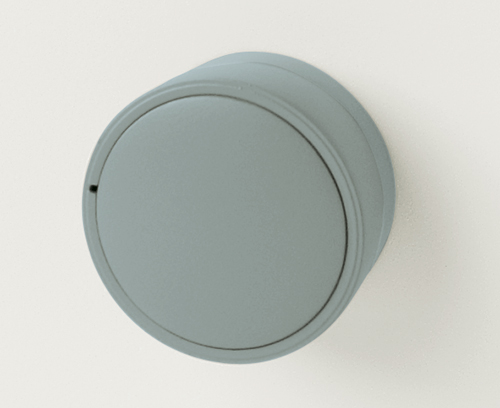

  • pokrętło z wskaznikeim lub bez

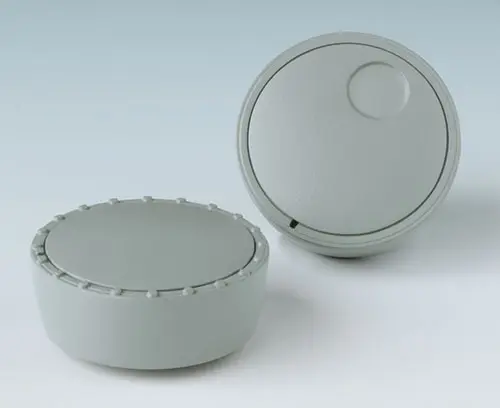

  • obudowa z zagłębieniem na palec bądź bez w celu precyzji regulacji

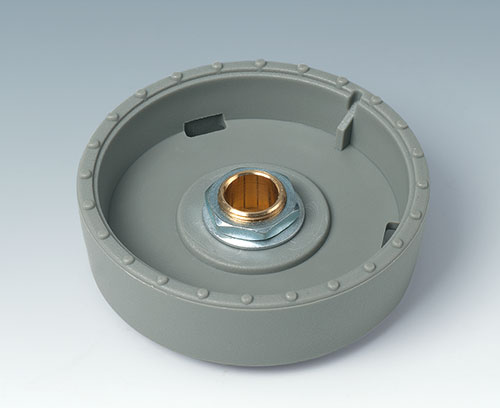

  • wypróbowany system tulei zaciskowych z bezpiecznym mocowaniem na osi
  • maksymalny moment obrotowy: instalacja = 1,5 Nm, praca = 1,2 Nm

rozmiary pokręteł  otwory
ø 33 mm  6 mm, 1/4"
ø 41 mm   6 mm

Minimalne komponenty pojedyńczego pokrętła STAR-KNOB:
1 pokrętło, 1 osłona, 1 zestaw montażowy

Wygeneruj PDF

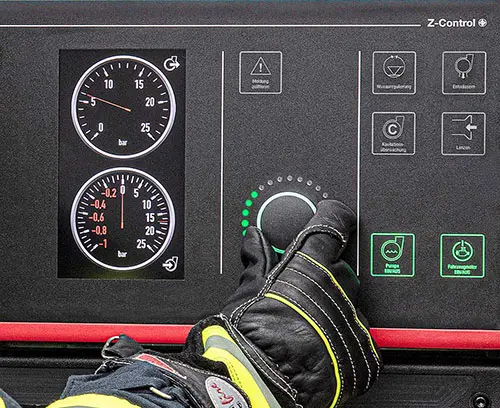

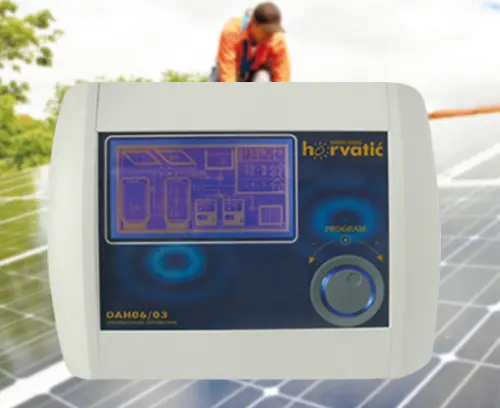

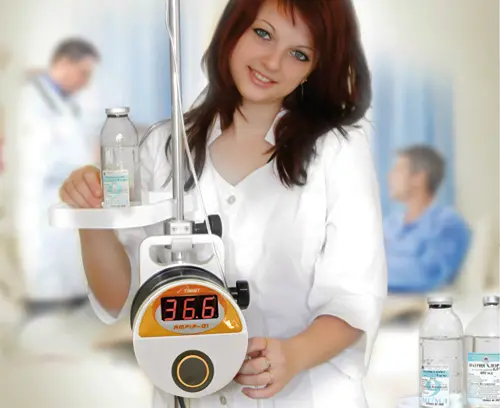

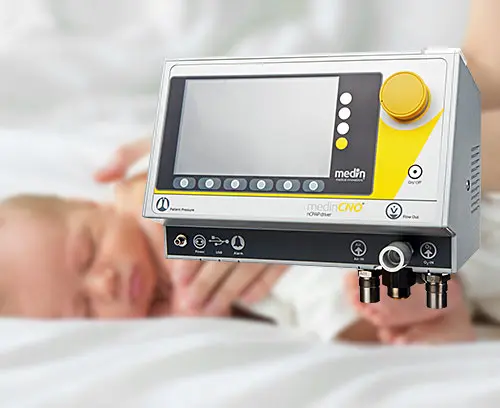

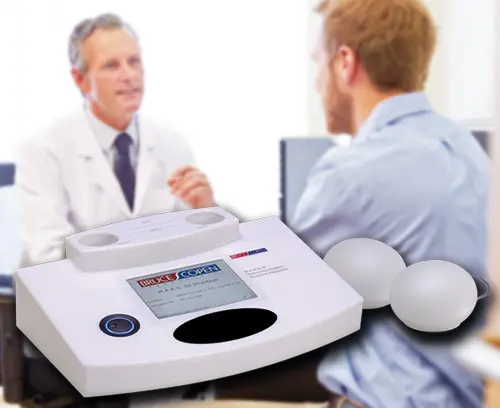

  • Przykłady aplikacji

Obszary zastosowań

Do obrotowych potencjometrów lub enkoderów z okrągłymi końcówkami zgodnie z normą DIN 41591, wraz z funkcją przycisku.

  • Technologie pomiarowe i kontrolne
  • Służba zdrowia
  • Ogrzewanie i klimatyzacja
  • Urządzenia komunikacyjne
  • Zarządzanie konstrukcjami
  • Wersje
  • Akcesoria
  • Dokumenty katalogowe
  • Opcje dostosowywania

Wybierz poniżej wersję / rozmiar lub przejrzyj pełną listę produktów.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Zamknij

A6207009

Round nut M7 x 0.75
produkt został dodany do twojej listy
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Zamknij

A6210009

Round nut M10 x 0.75
produkt został dodany do twojej listy
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Zamknij

A6295009

Round nut 3/8"-32G
produkt został dodany do twojej listy
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Zamknij

A6300000

Spanner
produkt został dodany do twojej listy

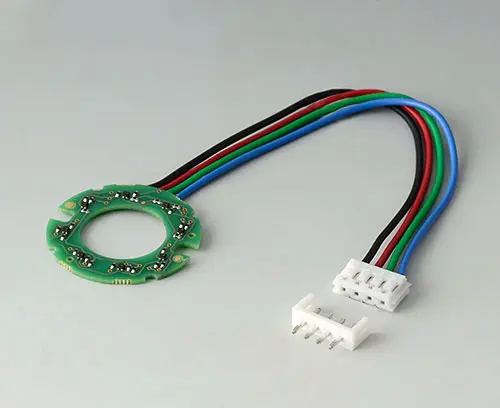

B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Zamknij

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
produkt został dodany do twojej listy

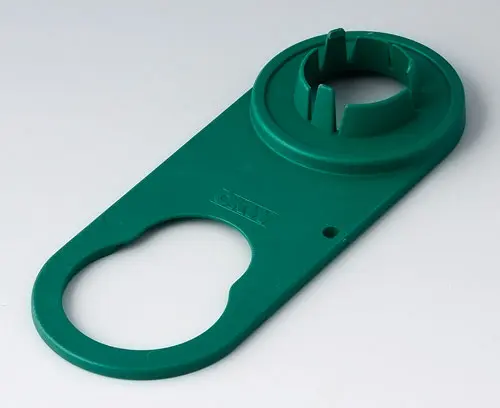

B8733001 Assembly support 33

B8733001

Assembly support 33 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Zamknij

B8733001

Assembly support 33
produkt został dodany do twojej listy
ABS (UL 94 HB)
green

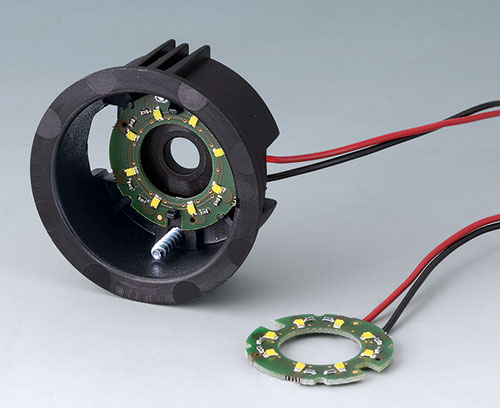

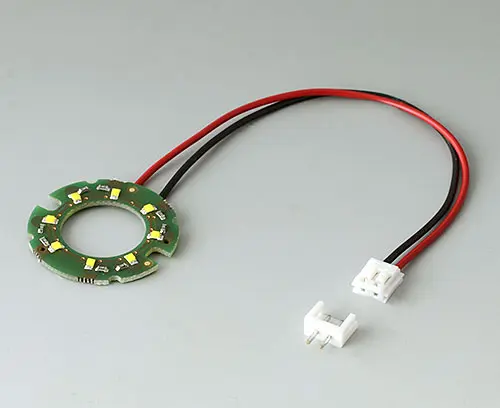

B8733004 LED illumination kit

B8733004

LED illumination kit PCB D = 27 mm with 8 LEDs (white light), SMD-technology, connecting cable 120 mm long, 2-pin connector at the end, incl. PCB connector. Universally applicable for knob sizes 33 and 41 mm.
Recommended for flush-fitting version: only in conjunction with the translucent* knob.
Recommended for surface-mounted version: only in conjunction with the translucent* assembly kit.
(*translucent = colours diamond, ruby, emerald, sapphire).

Supply 1 LED illumination kit

Zamknij

B8733004

LED illumination kit
produkt został dodany do twojej listy

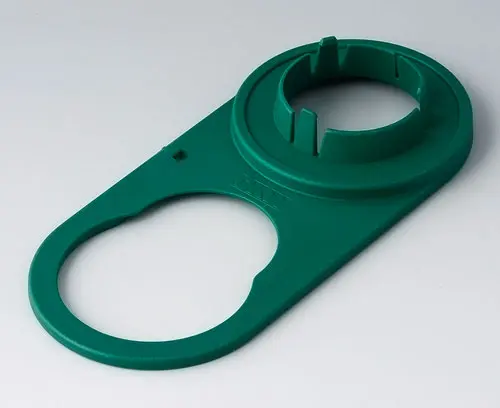

B8741001 Assembly support 41

B8741001

Assembly support 41 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Zamknij

B8741001

Assembly support 41
produkt został dodany do twojej listy
ABS (UL 94 HB)
green

Opcje dostosowywania dla Star-Knobs

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
