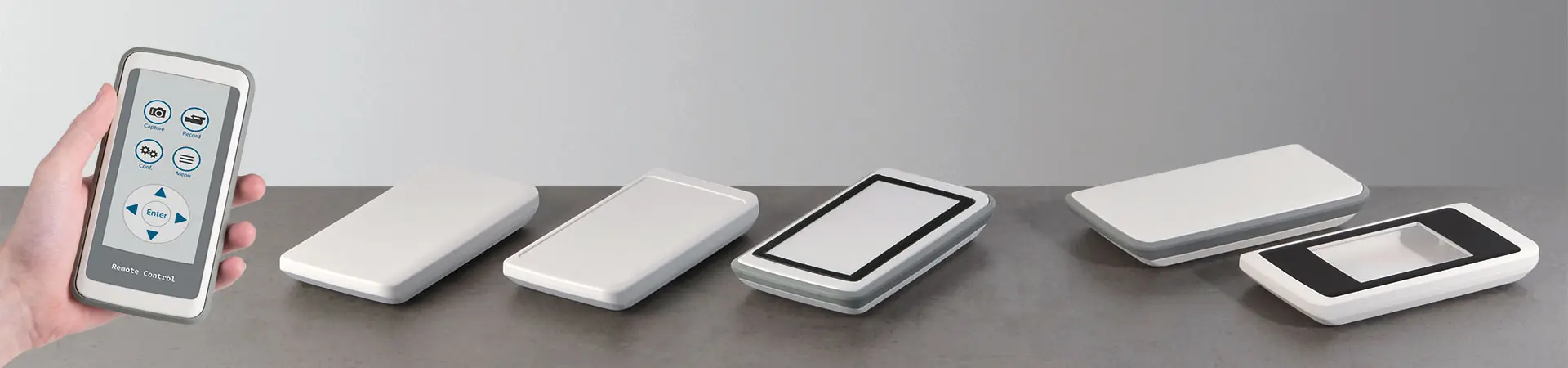

SLIM-CASE Handgehäuse
Scroll

Slim-Case

Handgehäuse in schlankem Design

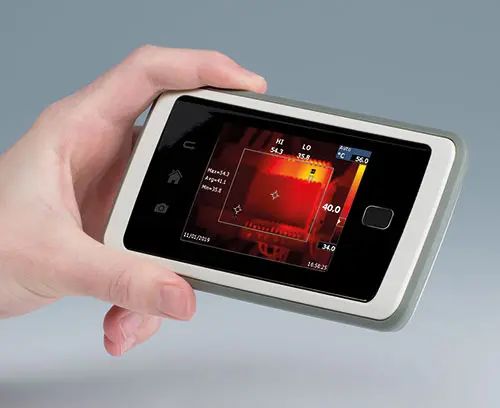

SLIM-CASE zeigt, was optisch und funktional aktuell bei Mobilgehäusen möglich ist. Das beinahe rahmenlose Design ermöglicht es, flache elektronische Bauelemente und -gruppen sowie großflächige Displays und Touch-Anwendungen bis zu 4ʺ (10 cm) in kompakten Gerätemaßen zu verpacken. Trotz kleiner handlicher Abmessungen bietet die innovative Gehäusereihe viel Volumen für universelle Einbauten und moderne Funkstandards.

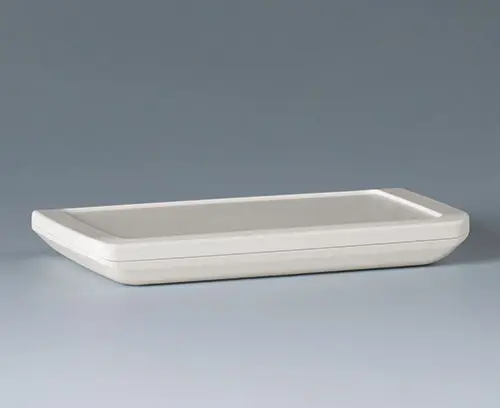

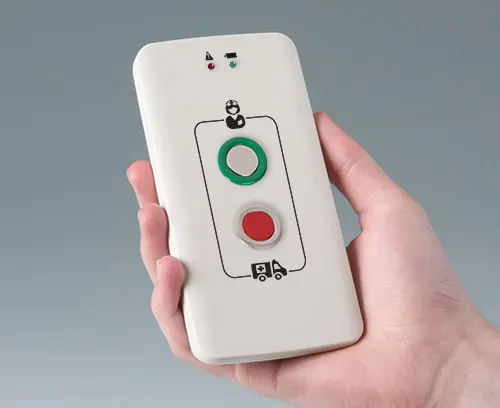

  • Seitlich abgerundet und in flacher, kompakter Bauweise sehen die Gehäuse äußerst elegant aus. Zudem liegen sie angenehm in der Hand und erlauben Funktionen, die von diesem Design profitieren.
  • Drei verschiedene Bedienfronten gewähren Flexibilität für die Einbaukonfiguration und Ihr Bedienkonzept:
    Plane Bedienfläche
    Für individuelle Gestaltung und Anordnung von Bedien- und Anzeigeelementen aller Art.
    1 mm vertieft
    Ideal für Anwendungen mit Dekorfolien.
    1,6 mm vertieft

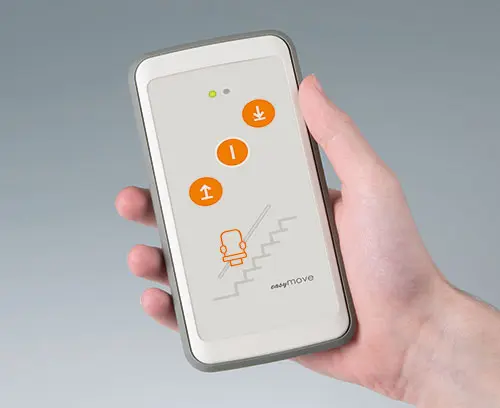

    Für den Einsatz einer konturgetreuen, transparenten Frontscheibe oder einer Folientastatur.

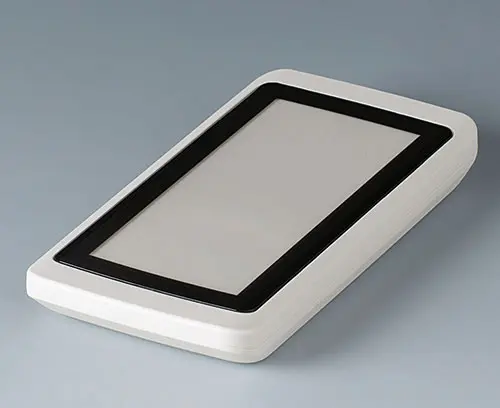

  • Die konturgetreue Frontscheibe (Zubehör) schützt darunter liegende Displays. Mit den abgerundeten Längsseiten bleibt die handschmeichelnde Formgebung gewahrt. Befestigung mit Klebefolie (Zubehör). Auf Anfrage individuell von hinten bedruckt, abgestimmt auf Ihren sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefolie.
  • Mit entsprechender Spule induktiv zu laden, abstandsnah mit Qi-Ladegeräten. Ggf. interne Stromversorgung mit flachem Akku auf der Platine.

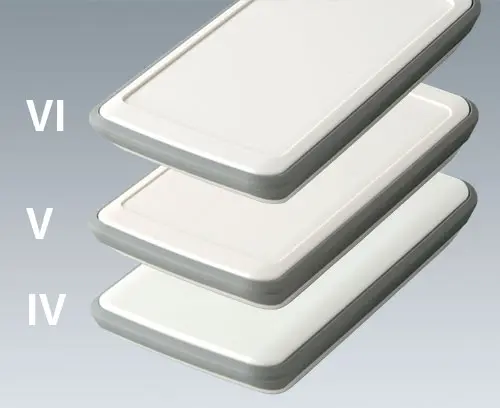

  • Mit und ohne TPE-Zwischenring

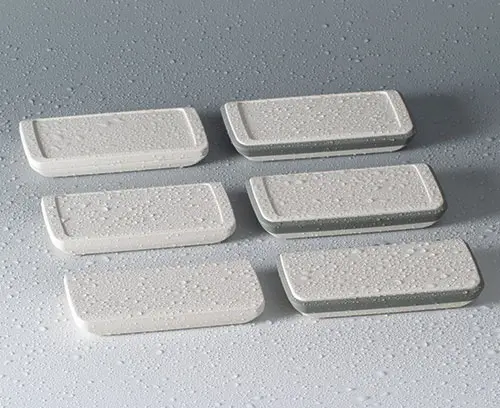

  • Schutzart IP 54: SLIM-CASE Ausf. IV-VI mit TPE-Zwischenring;
    Schutzart bis IP 65: SLIM-CASE Ausf. I-III mit optionaler Dichtung (Zubehör)

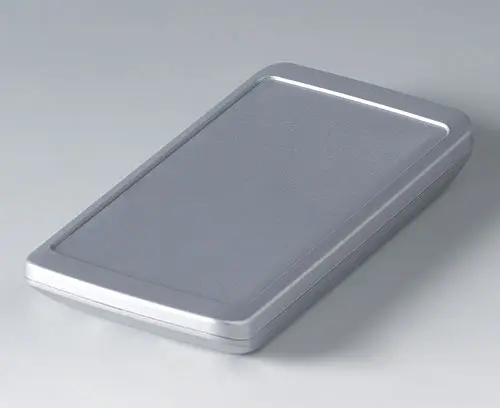

  • Der TPE-Zwischenring erhöht das Einbauvolumen, dient als Dichtring für Schutzart IP 54 und als Stoßschutz. Sonderfarbe auf Anfrage.
  • Gehäuseteile aus ASA+PC-FR (UL 94 V-0), grauweiß (RAL 9002)
  • Verschraubung mit Edelstahlschrauben und Torx-Antrieb (T8)

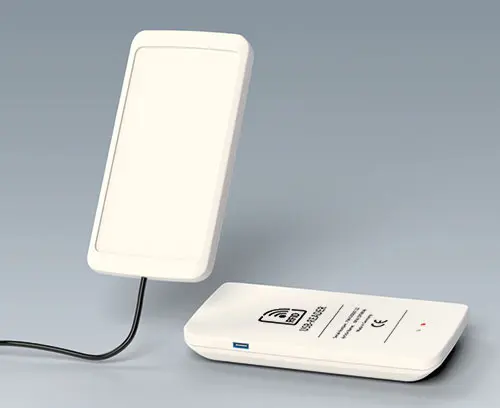

  • Individuelle Bearbeitungen, z.B. Ausschnitte für Bedien- und Anzeigeelemente, Schnittstellen, Beschriftung, EMV Aluminiumbedampfung etc. auf Anfrage
PDF erstellen
  • Video
  • Anwendungsbeispiele

Anwendungsbereiche

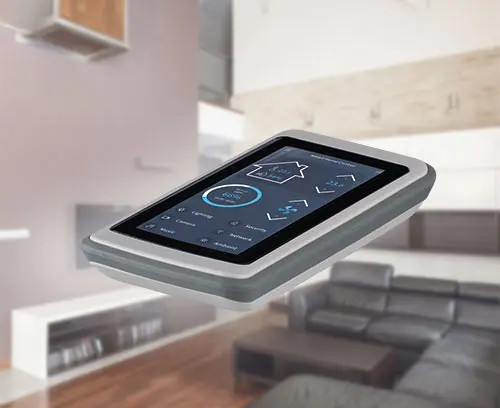

Ideal für mobile Elektronikanwendungen im Innen- als auch im Außenbereich.

  • Mess- und Regeltechnik
  • Drahtlose Kommunikation
  • IoT/IIoT
  • Labor- und Medizintechnik
  • Health Care
  • Office
  • Sicherheitstechnik
  • Umwelttechnik
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen

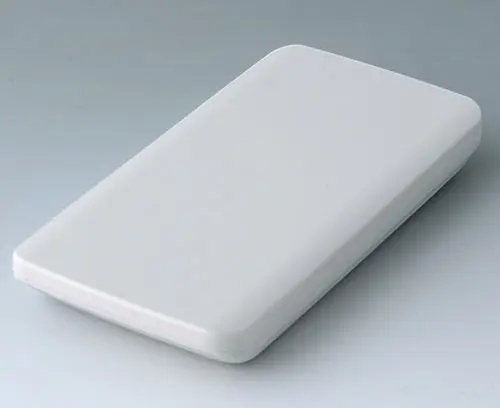

B5403107 SLIM-CASE M, Ausf. I

B5403107

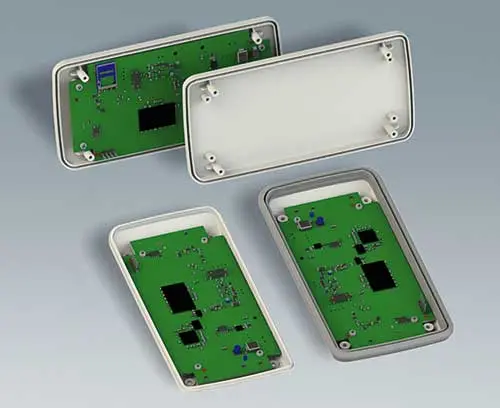

SLIM-CASE M, Ausf. I 2-teiliges Handgehäuse in flachem Design mit großer Bedienfläche bis zu 4" (10 cm). Seitlich gerundete Gehäusekonturen - liegt angenehm in der Hand und ist sicher zu bedienen. Plane Bedienfläche für individuelle Gestaltung und Anordnung von Bedien- und Anzeigeelementen aller Art. Schraubdome für Platinen in Ober- und Unterteil. Dichtung für IP 65 als Zubehör.

Ausführung Plane Bedienfläche

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

B5403107

SLIM-CASE M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x19mm
IP 65 opt., IP 40

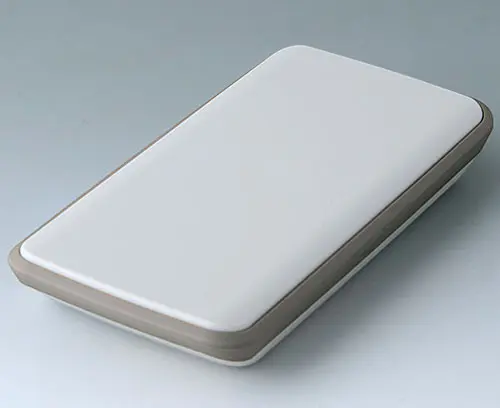

B5403117 SLIM-CASE M, Ausf. IV

B5403117

SLIM-CASE M, Ausf. IV 3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Plane Bedienfläche für individuelle Gestaltung und Anordnung von Bedien- und Anzeigeelementen aller Art. Schraubdome für Platinen in Ober- und Unterteil.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.

Ausführung Mit TPE-Zwischenring und planer Bedienfläche

Lieferumfang Ober- und Unterteil, TPE-Zwischenring, Montage-Set

schließen

B5403117

SLIM-CASE M, Ausf. IV
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x22mm
IP 54

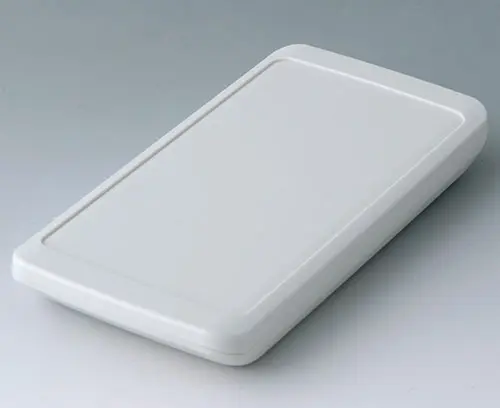

B5403207 SLIM-CASE M, Ausf. II

B5403207

SLIM-CASE M, Ausf. II 2-teiliges Handgehäuse in flachem Design mit großer Bedienfläche bis zu 4" (10 cm). Seitlich gerundete Gehäusekonturen - liegt angenehm in der Hand und ist sicher zu bedienen. Vertieftes Bedienfeld für Anwendungen mit Dekorfolie. Schraubdome für Platinen in Ober- und Unterteil. Dichtung für IP 65 als Zubehör.

Ausführung Bedienfeld 1 mm vertieft

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

B5403207

SLIM-CASE M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x19mm
IP 65 opt., IP 40

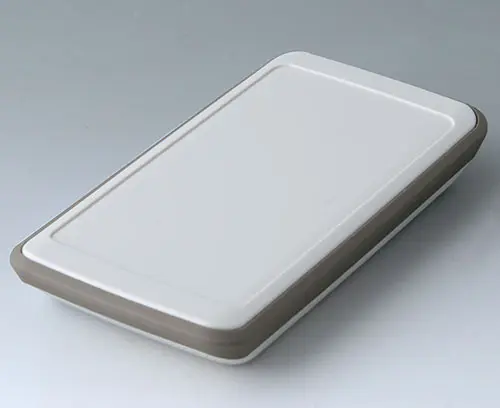

B5403217 SLIM-CASE M, Ausf. V

B5403217

SLIM-CASE M, Ausf. V 3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Vertieftes Bedienfeld für Anwendungen mit Dekorfolie. Schraubdome für Platinen in Ober- und Unterteil.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.

Ausführung Mit TPE-Zwischenring und Bedienfeld 1 mm vertieft

Lieferumfang Ober- und Unterteil, TPE-Zwischenring, Montage-Set

schließen

B5403217

SLIM-CASE M, Ausf. V
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x22mm
IP 54
B5403307 SLIM-CASE M, Ausf. III

B5403307

SLIM-CASE M, Ausf. III 2-teiliges Handgehäuse in flachem Design mit großer Bedienfläche bis zu 4" (10 cm). Seitlich gerundete Gehäusekonturen - liegt angenehm in der Hand und ist sicher zu bedienen. Vertieftes Bedienfeld für den Einsatz einer konturgetreuen, transparenten Frontscheibe (Zubehör; Montage mit separater Klebefolie) oder zum Schutz einer individuellen Folientastatur. Schraubdome für Platinen in Ober- und Unterteil. Dichtung für IP 65 als Zubehör.

Ausführung Bedienfeld 1,6 mm vertieft

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

B5403307

SLIM-CASE M, Ausf. III
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403317 SLIM-CASE M, Ausf. VI

B5403317

SLIM-CASE M, Ausf. VI 3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Vertieftes Bedienfeld für den Einsatz einer konturgetreuen, transparenten Frontscheibe (Zubehör; Montage mit separater Klebefolie) oder zum Schutz einer individuellen Folientastatur. Schraubdome für Platinen in Ober- und Unterteil.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.

Ausführung Mit TPE-Zwischenring und Bedienfeld 1,6 mm vertieft

Lieferumfang Ober- und Unterteil, TPE-Zwischenring, Montage-Set

schließen

B5403317

SLIM-CASE M, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
grauweiß RAL 9002
148x74x22mm
IP 54
A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

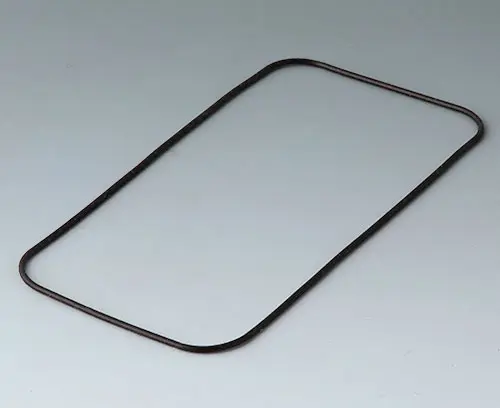

B5503039 Dichtung M

B5503039

Dichtung M Zur Erhöhung der Schutzart bei SLIM-CASE M Gehäusen ohne TPE-Zwischenring (Ausf. I-III).

Lieferumfang 1 Dichtung

schließen

B5503039

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt
Silikon
schwarz
B5503201 Frontscheibe M

B5503201

Frontscheibe M Die konturgetreue Frontscheibe schützt darunter liegende Displays. Mit den abgerundeten Längsseiten bleibt die handschmeichelnde Formgebung des Gehäuses gewahrt. Passend für SLIM-CASE M mit vertieftem Bedienfeld 1,6 mm (Ausf. III und VI). Befestigung mit Klebefolie (Zubehör).
Auf Anfrage individuell von hinten bedruckt, abgestimmt auf Ihren sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefolie.

Lieferumfang 1 Frontscheibe

schließen

B5503201

Frontscheibe M
Produkt Ihrem Warenkorb hinzugefügt
PC
transparent
125,3x63,5x1,3mm
B5503300 Klebefolie M

B5503300

Klebefolie M Zur sicheren Montage der Frontscheibe auf dem Oberteil.

Lieferumfang 1 Klebefolie

schließen

B5503300

Klebefolie M
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für Slim-Case

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
