Star-Knobs

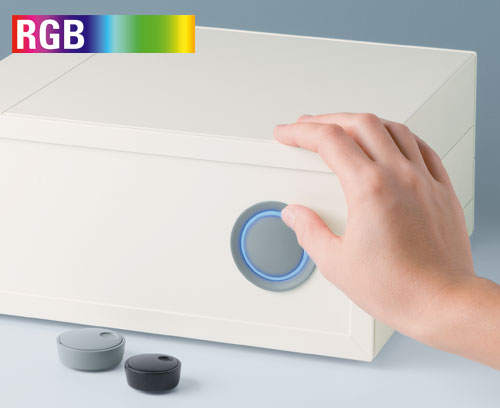

Mandos giratorios modernos y con iluminación

Nuestros mandos STAR-KNOBS están diseñados para interfaces basadas en menú, haga clic en la rotación y haga clic en “push-in” para la función “OK”. Esto reduce el número de mandos y controles necesarios en el panel frontal. La iluminación es un punto de luz visual y mejora el funcionamiento del usuario del equipo.

  • Diseño innovador, para montaje enrasado o en superficie.

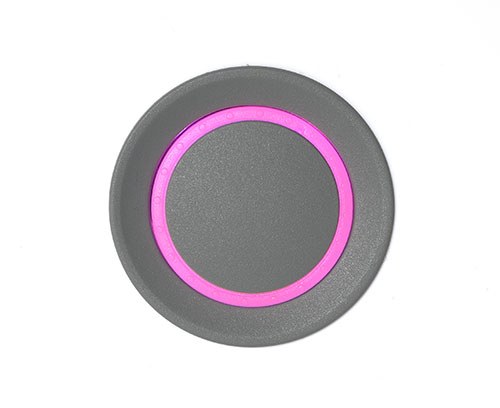

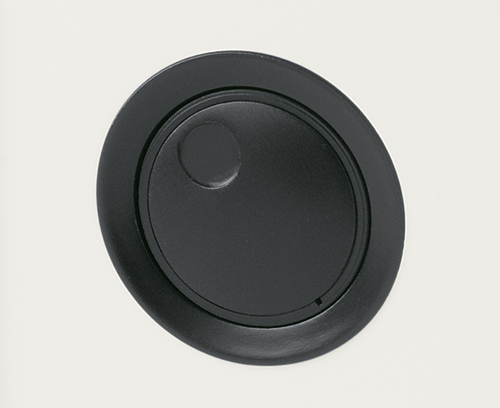

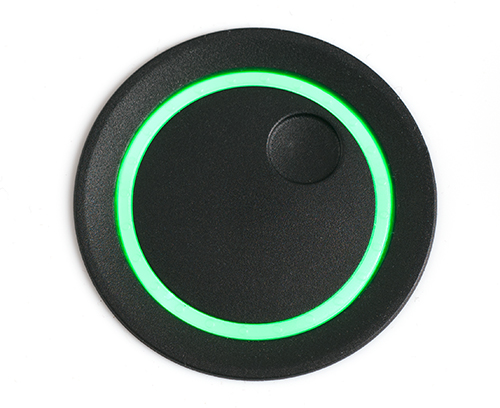

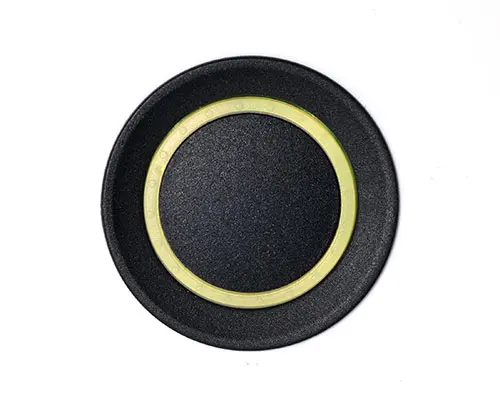

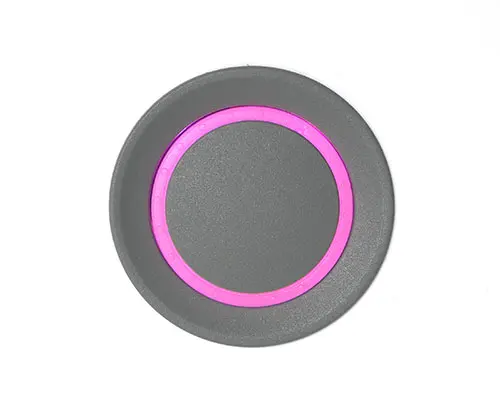

  • En la versión encastrada representa una transición atractiva entre el mando y el frontal del dispositivo; el mando puede iluminarse, es decir, un anillo entre la concavidad y la cubierta del mando se ilumina.

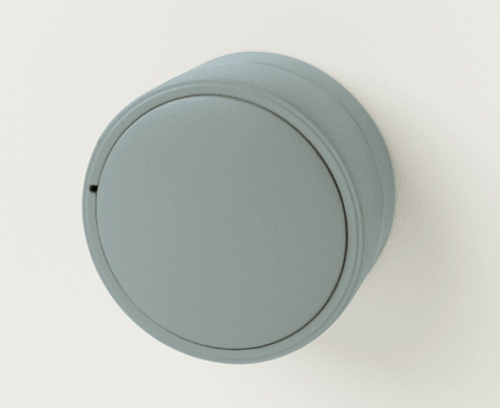

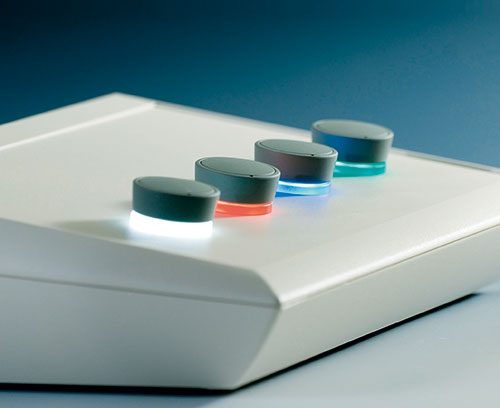

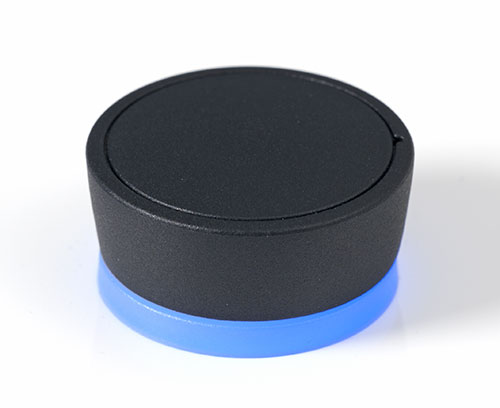

  • En la versión en superficie, el diseño del mando convence por su cuerpo ligeramente inclinado hacia el eje interior, permitiendo así un funcionamiento ergonómico; el mando está montado sobre un anillo de 3 mm de altura, que puede iluminarse si se desea

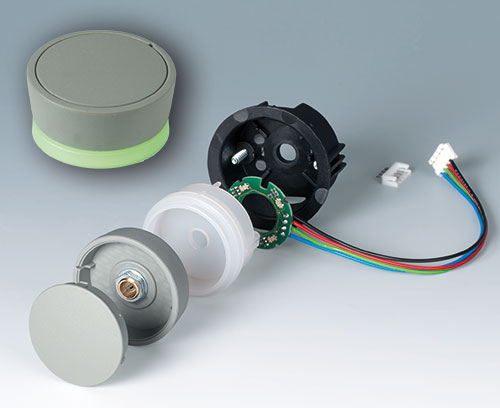

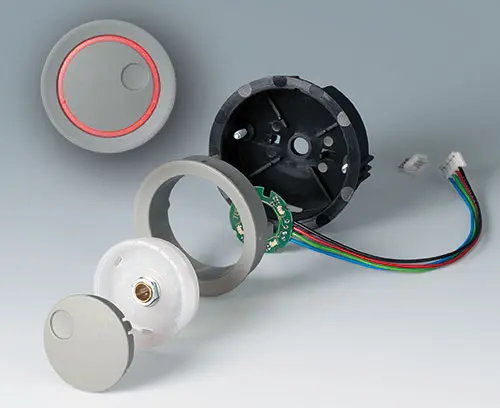

  • Iluminación económica con la moderna tecnología SMD-LED para fuentes de alimentación de 5 V: retroiluminación opcional con luz blanca para los colores diamante, esmeralda y zafiro, y retroiluminación RGB o blanca para los colores diamante, esmeralda y zafiro para resultados personalizados como accesorio.

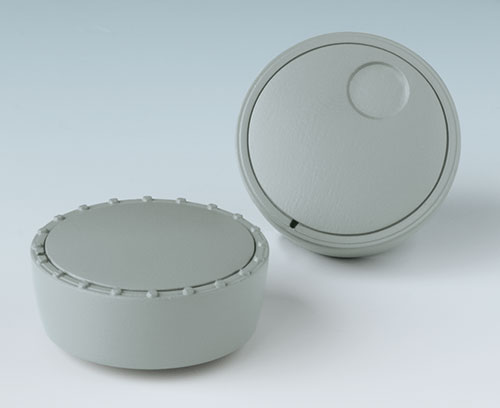

  • Mando con o sin marca en relieve
  • Tapa con o sin muesca para dedos para mayor precisión del ajuste.

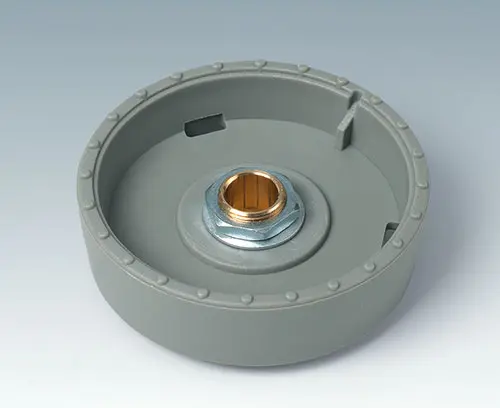

  • Sistema probado de mandriles portapieza con un apoyo seguro sobre el eje
  • Par motor max.: montaje = 1,5 Nm, funcionamiento = 1,2 Nm
Tamaños de los mandos Perforaciones del eje
ø 33 mm 6 mm, 1/4''
ø 41 mm 6 mm

Componentes mínimos de un STAR-KNOBS:
1 mando, 1 tapa, 1 juego de montaje

Crear PDF

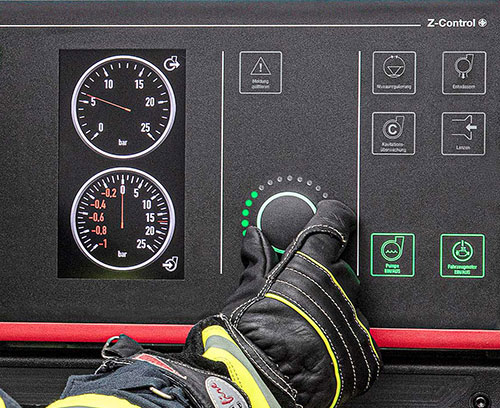

  • Ejemplos de aplicación

Application fields

Para potenciómetros giratorios o generadores de impulsos con extremos de árbol redondeados según la norma DIN, también con función táctil.

  • Tecnologías de medición y regulación
  • Tecnologías de medicina y laboratorio
  • Wellness
  • Salud
  • Tecnologías de calefacción y climatización
  • Comunicación
  • Edificios
  • Smart Factory
  • Versiones
  • Accesorios
  • Documentos
  • Modificaciones específicas del cliente

Seleccione la versión, el tamaño o los tamaños que desee o haga clic en el botón “Seleccionar todos los productos” al final de la lista de productos.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6207009

Round nut M7 x 0.75
Producto añadido a su lista
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6210009

Round nut M10 x 0.75
Producto añadido a su lista
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Cerrar

A6295009

Round nut 3/8"-32G
Producto añadido a su lista
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Cerrar

A6300000

Spanner
Producto añadido a su lista
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Cerrar

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Producto añadido a su lista
B8733001 Assembly support 33

B8733001

Assembly support 33 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Cerrar

B8733001

Assembly support 33
Producto añadido a su lista
ABS (UL 94 HB)
green

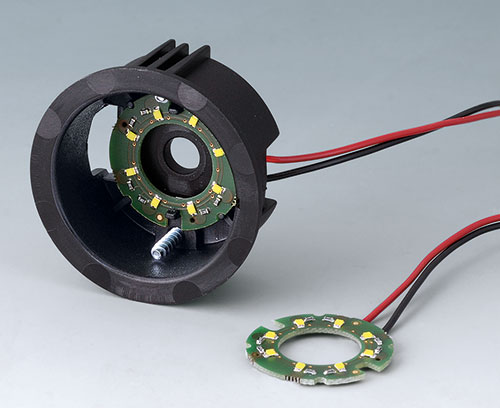

B8733004 LED illumination kit

B8733004

LED illumination kit PCB D = 27 mm with 8 LEDs (white light), SMD-technology, connecting cable 120 mm long, 2-pin connector at the end, incl. PCB connector. Universally applicable for knob sizes 33 and 41 mm.
Recommended for flush-fitting version: only in conjunction with the translucent* knob.
Recommended for surface-mounted version: only in conjunction with the translucent* assembly kit.
(*translucent = colours diamond, ruby, emerald, sapphire).

Supply 1 LED illumination kit

Cerrar

B8733004

LED illumination kit
Producto añadido a su lista
B8741001 Assembly support 41

B8741001

Assembly support 41 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

Cerrar

B8741001

Assembly support 41
Producto añadido a su lista
ABS (UL 94 HB)
green

Opciones de productos para Star-Knobs

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
