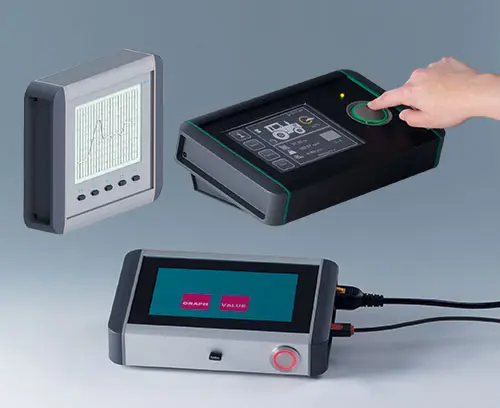

Smart-Terminal

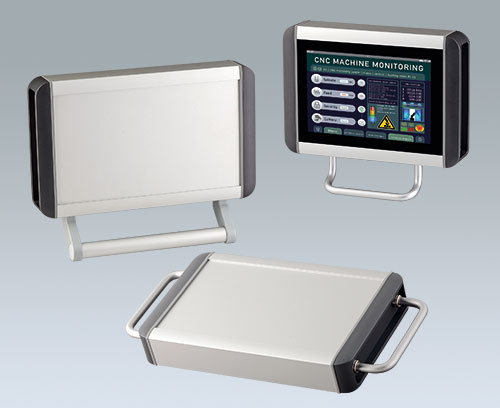

Caja de perfil de aluminio para centros de control exigentes

La nueva caja de perfil de aluminio SMART-TERMINAL ofrece robustez y elegancia con sus superficies anodizadas mates. El SMART-TERMINAL es elegante, con abundante espacio para grandes piezas incorporables, numerosas ventajas técnicas, longitudes personalizadas de los perfiles de aluminio a petición y otras variantes creativas. Atributos que lo convierten en el no va más entre las cajas para visores para aplicaciones exigentes.

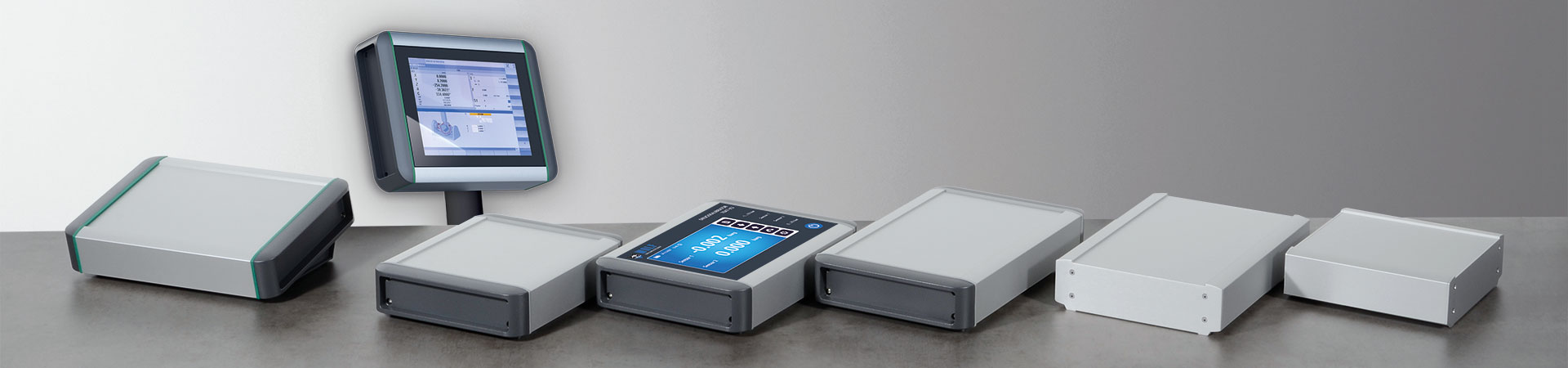

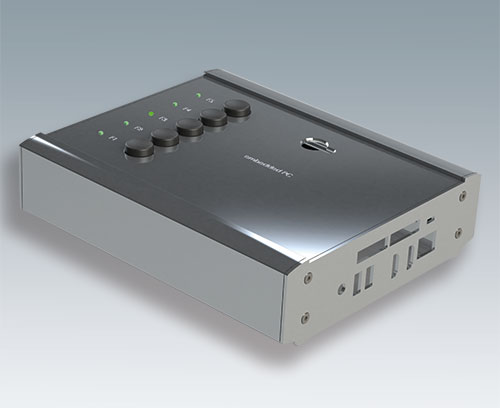

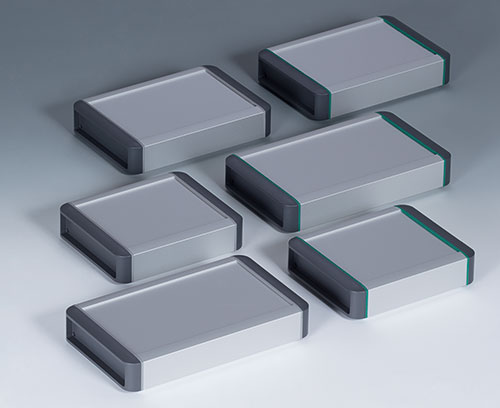

  • 3 cajas básicas con perfiles de 160 mm, 200 mm y 240 mm (longitud total con tapas protectoras + 42 mm o sencillas placas de aluminio + 4 mm), anchura de 170 mm y altura de 50 mm
  • Tapas protectoras en lava (similar a antracita), de plástico de calidad ASA+PC-FR
  • Juntas de diseño de TPV en gris volcán o verde

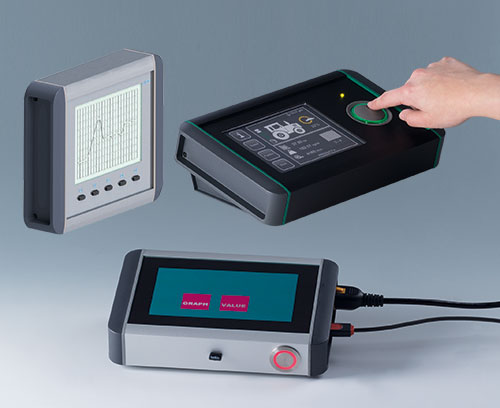

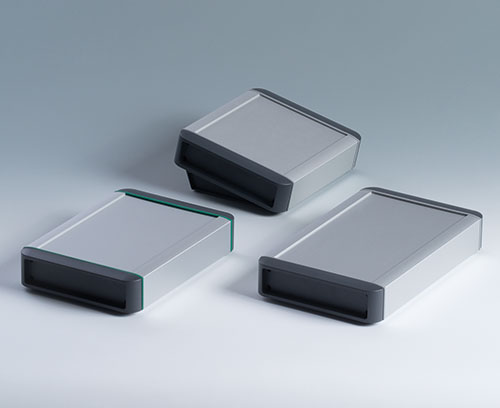

  • Múltiples aplicaciones como caja de sobremesa, atril y pared

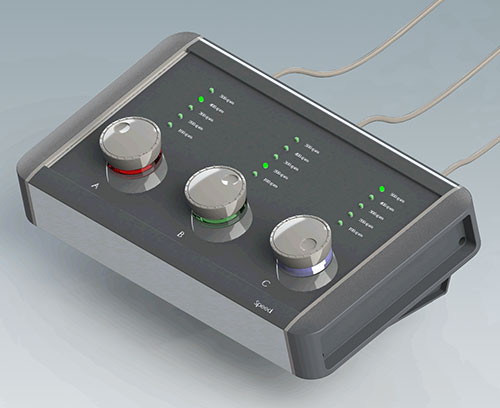

  • Panel de control rebajado para la instalación y protección de visores, teclados de membrana y elementos de mando
    (SMART-TERMINAL 160: 5,7"/14 cm; SMART-TERMINAL 200 y 240: 7"/17,8 cm)

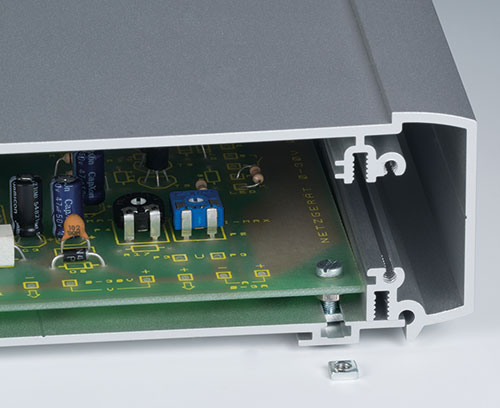

  • Guías horizontales para placas de circuitos impresos y canales de atornillado en el interior de la caja

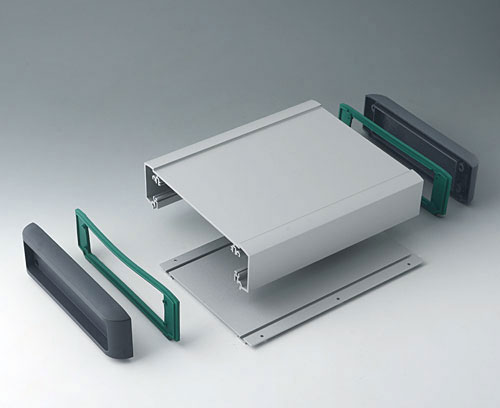

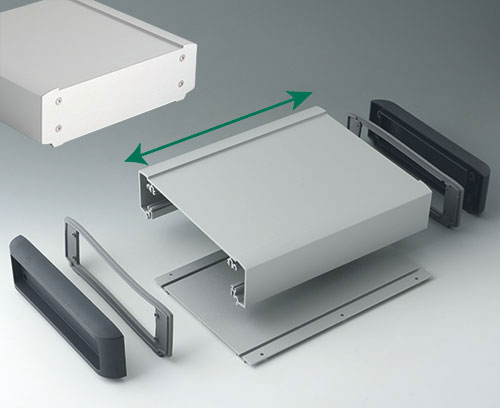

  • El perfil de aluminio dividido en dos facilita el montaje de la caja y la instalación de los componentes; atornilladuras fuera de las áreas visibles
  • Superficies planas para un montaje sencillo de las interfaces

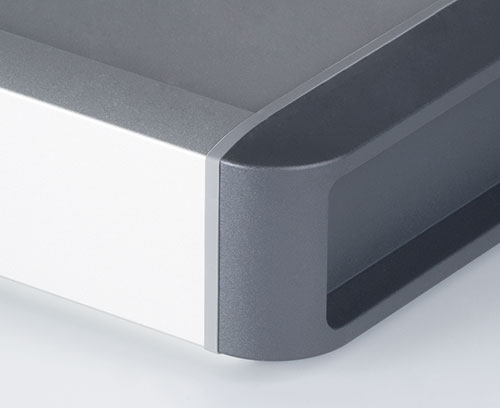

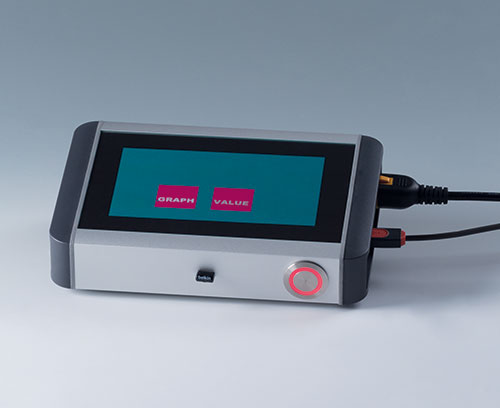

  • Tapas de protección laterales con una zona hundida para proteger los cables y conectores
  • Accesorios opcionales: Juego de soporte de pared, juego de soportes de atril para un ergonómico ángulo de lectura de 12°, juego de tuercas cuadradas para la fijación de las placas de circuito
    Modelos y tamaños especiales

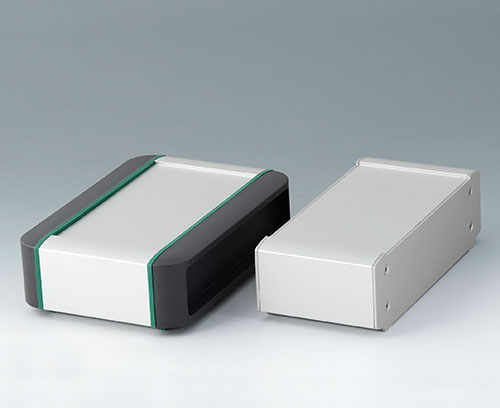

  • Longitudes de perfil personalizadas a petición del cliente
  • Juntas de diseño y tapas de protección en otros colores como característica creativa y visual a partir de 200 unidades previa solicitud

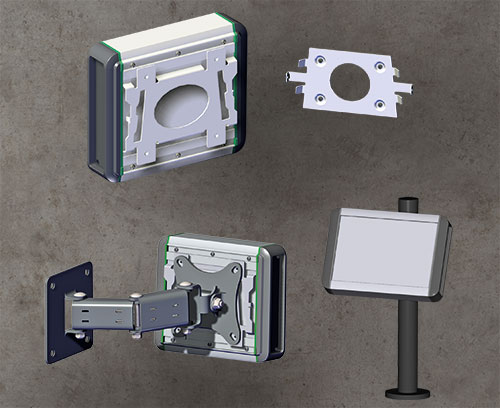

  • Soporte según el estándar VESA para SMART-TERMINAL bajo pedido
Crear PDF
  • Video

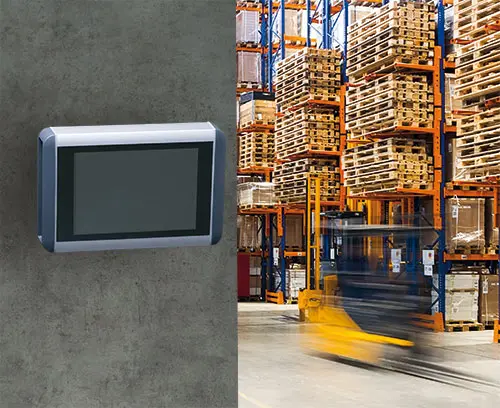

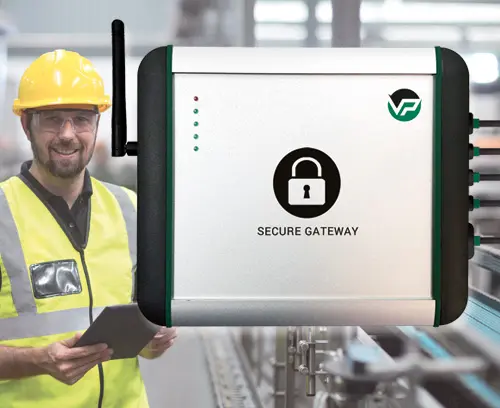

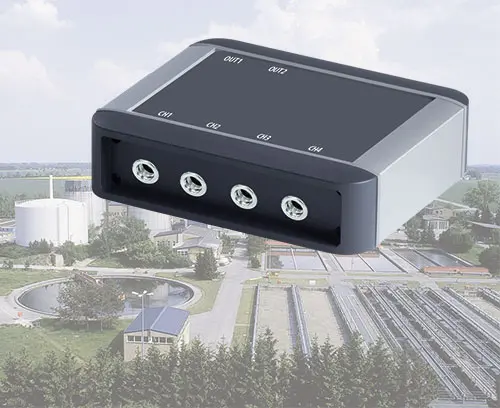

  • Ejemplos de aplicación

Application fields

  • Dispositivos periféricos y de interfaz
  • Oficina
  • Tecnologías de comunicación
  • Tecnologías de seguridad
  • Biometría
  • Tecnologías de medicina y laboratorio
  • Salud
  • Automatización
  • Smart Factory
  • Industrie 4.0
  • Tecnologías de medición, regulación y control
  • Versiones
  • Accesorios
  • Documentos
  • Modificaciones específicas del cliente

Seleccione la versión, el tamaño o los tamaños que desee o haga clic en el botón “Seleccionar todos los productos” al final de la lista de productos.

Componentes sueltos para combinaciones personalizadas

SMART-TERMINAL componentes sueltos para combinaciones personalizadas

170 de ancho

A0330080 Screw M3 x 8 mm (T10)

A0330080

Screw M3 x 8 mm (T10) For fastening PCBs and board assemblies on the top profile of the SMART-TERMINAL enclosures.

Supply 1 screw

Cerrar

A0330080

Screw M3 x 8 mm (T10)
Producto añadido a su lista
Stainless steel
A0399T10 Torx T10 screwdriver

A0399T10

Torx T10 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Cerrar

A0399T10

Torx T10 screwdriver
Producto añadido a su lista
A9209229 Anti-slide feet 8.5 x 2.2 mm

A9209229

Anti-slide feet 8.5 x 2.2 mm For SMART-TERMINAL enclosures fitted with the aluminium end plates.
These self-adhesive rubber feet ensure stable positioning and/or make sure the enclosure does not slip.
4 rubber feet required per enclosure.

Supply 2 rubber feet

Cerrar

A9209229

Anti-slide feet 8.5 x 2.2 mm
Producto añadido a su lista
black
B3500001 Set of M3 square-head nuts

B3500001

Set of M3 square-head nuts For mounting a PCB or mounting plate on the base profile of the SMART-TERMINAL enclosure. The square-head nuts can be positioned anywhere within the T-grooves in the base profile, depending on the installation configuration.

Supply 4 M3 square-head nuts

Cerrar

B3500001

Set of M3 square-head nuts
Producto añadido a su lista
Steel
B3507020 Wall suspension element

B3507020

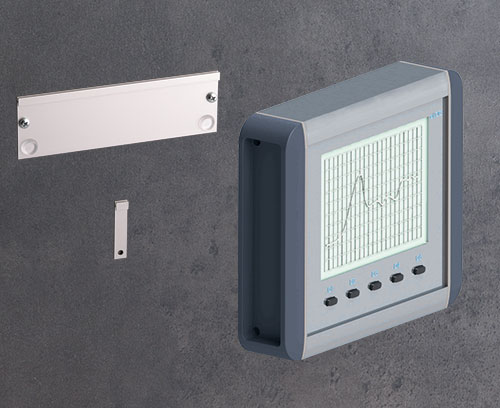

Wall suspension element Two-piece design for secure and flush mounting of the SMART-TERMINAL enclosure.
Installation: Fix the anti-slip pads supplied (to prevent the enclosure from being pushed to the side) on the wall suspension element, and then screw the wall suspension element to the wall, or a flat machine front panel. Insert the tongue on the back of the enclosure, in the centre, and hang the enclosure onto the wall suspension element and mount on the wall or similar with a screw (not supplied).

Supply 1 wall suspension element, 1 wall suspension tongue, 2 anti-slip pads (self-adhesive)

Cerrar

B3507020

Wall suspension element
Producto añadido a su lista
Aluminium
B3507030 Case canting kit

B3507030

Case canting kit Cants the enclosure by 12° to provide an ergonomic angle for reading displays and operating the device on a table. The rubber feet included in the supply ensure that the desk-top enclosure does not slip.
Rational assembly – no additional screw connection needed: when the enclosure is being assembled, the case canting mouldings are pushed into the base profile and automatically fixed by the side covers.

Supply 2 canting stands, 4 rubber feet

Cerrar

B3507030

Case canting kit
Producto añadido a su lista
ASA+PC (UL 94 V-0)
lava

Opciones de productos para Smart-Terminal

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
