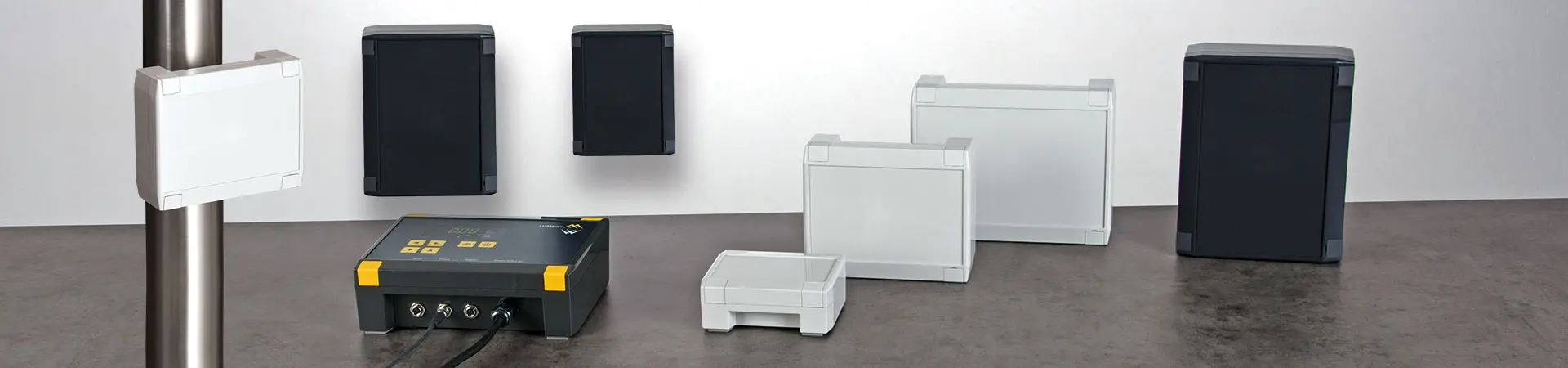

Caja industrial SOLID-BOX
Scroll

Solid-Box

Caja elegante IP 66/IP 67 para aplicaciones industriales

Robusta, resistente al agua y con estilo: la nueva gama de cajas SOLID-BOX satisface todos los requisitos que debe cumplir una caja electrónica/eléctrica moderna en entornos industriales, así como en áreas exteriores protegidas.

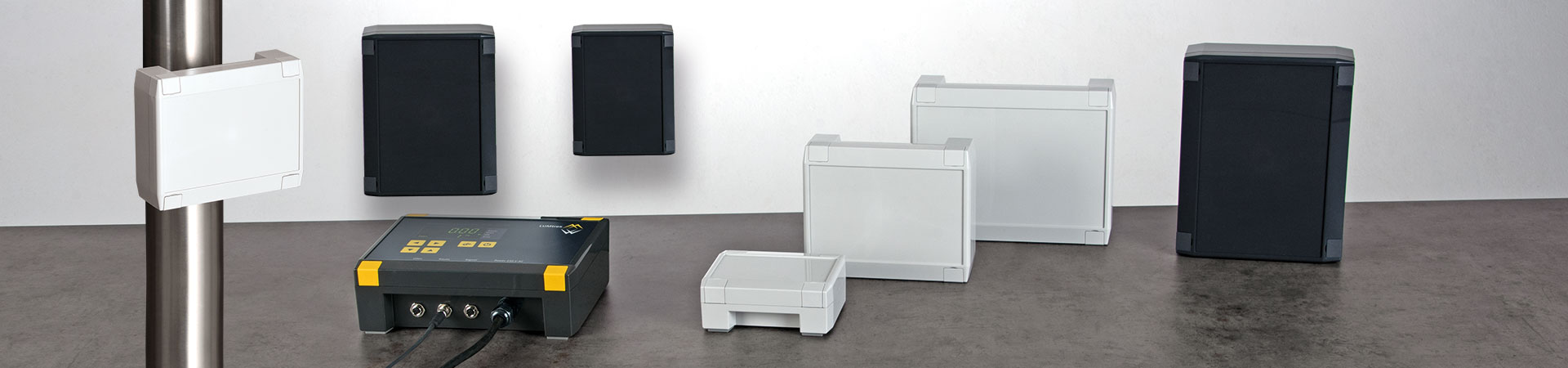

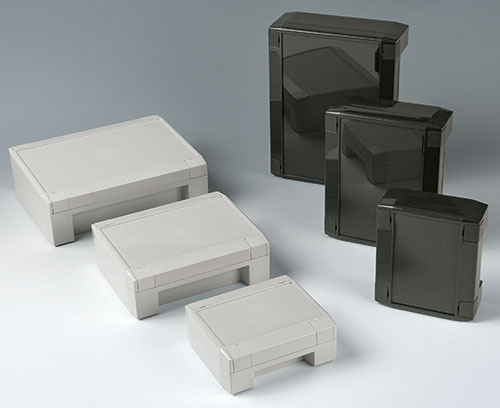

  • 3 tamaños de caja en 2 colores estándar.

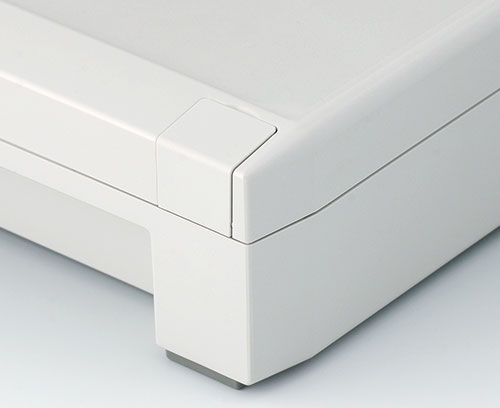

  • Diseño convincente gracias a la moderna superficie de la caja y las molduras de diseño muy pulidas y engastadas en el panel superior, que ocultan todos los tornillos de fijación.

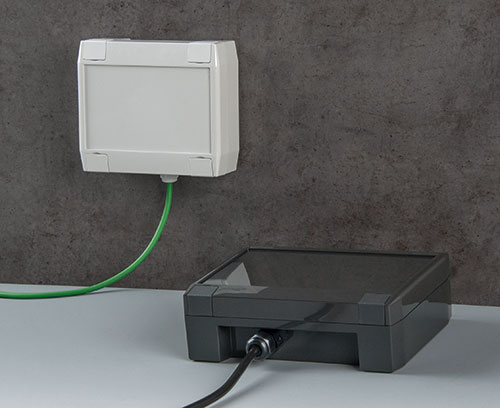

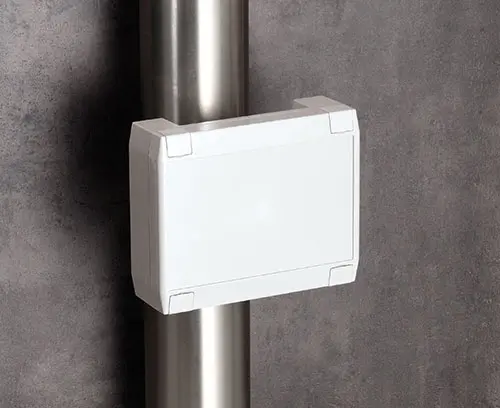

  • Se puede utilizar como caja de sobremesa y de pared.

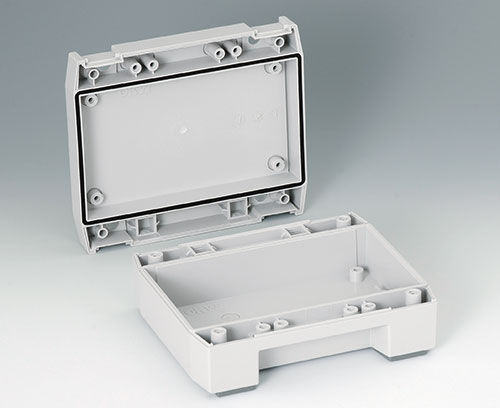

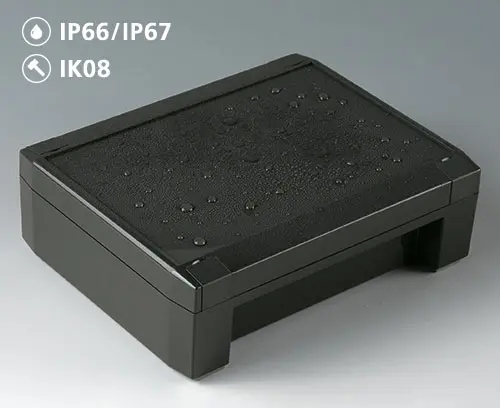

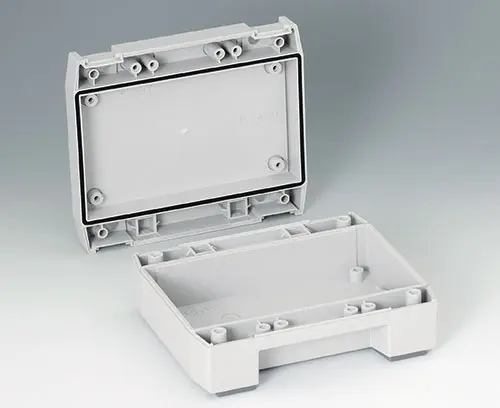

  • La alta categoría de protección IP 66/67 y la protección contra impactos IK 08 ofrecen seguridad, incluso en entornos hostiles; la junta se encuentra premontada en la parte superior.
  • Excelente material ignífugo con clasificación V-0 (1,50 mm) con mayor temperatura de distorsión térmica (Vicat/B 120 = 110 °C), resistencia a las llamas libre de cloro o bromo.

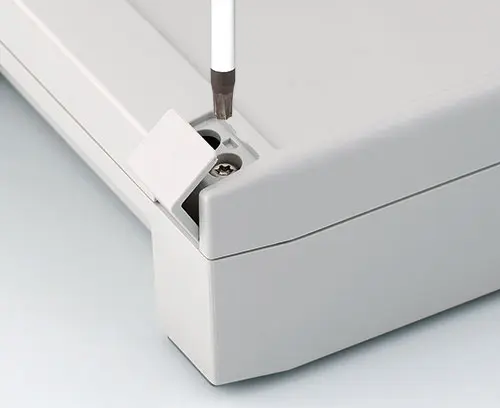

  • Ensamblaje de la caja con tornillos Torx inoxidables y capturados fuera del interior sellado.

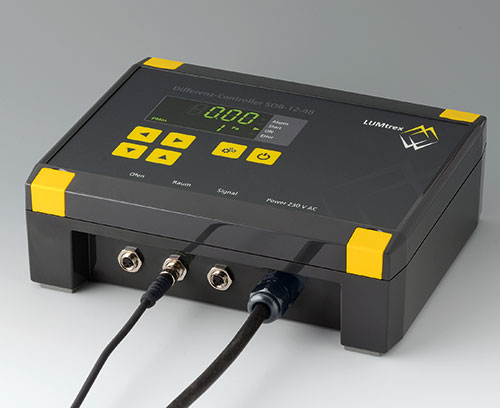

  • 2 áreas rebajadas en la parte inferior para la instalación/protección de conectores, interruptores y otras interfaces: para un uso sencillo y fácil de conectar.

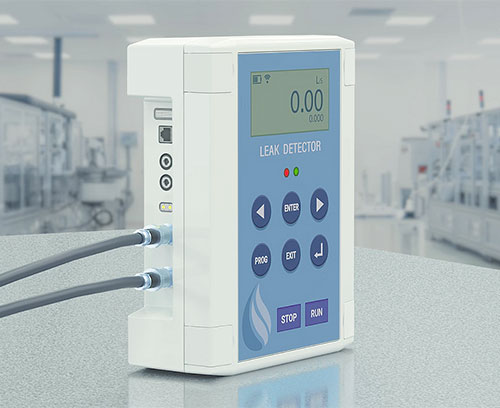

  • Área de operación rebajada en la parte superior para encajar un teclado de membrana o una etiqueta de producto.

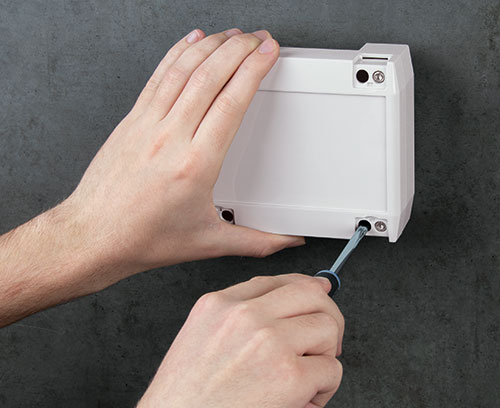

  • Los canales para tornillos debajo de las molduras de diseño permiten el montaje directo y oculto en la pared.

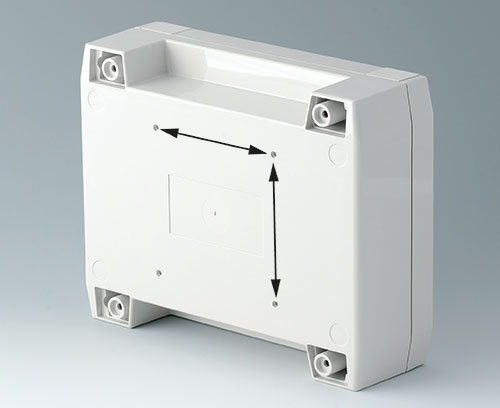

  • Los puntos de montaje en la parte posterior para los tamaños 145 y 175 coinciden con el patrón de orificio VESA MIS-D 75/100.

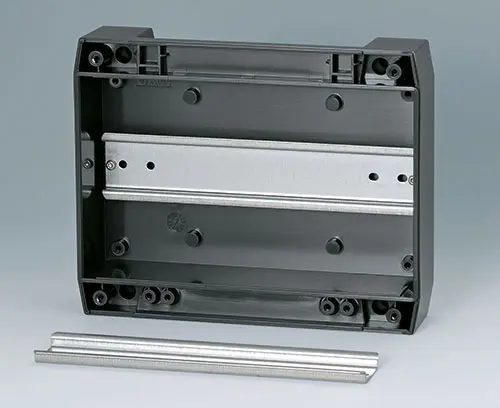

  • Pilares de fijación integrados para PCB, raíles DIN y placas de montaje.

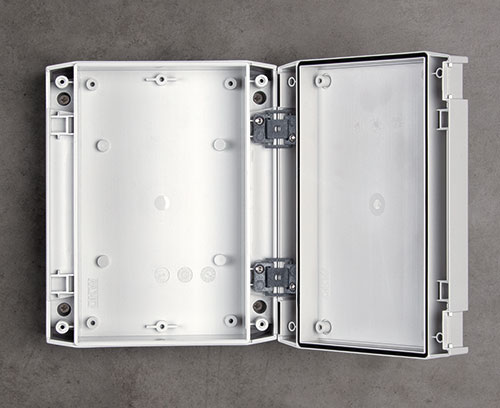

  • El Kit de bisagras (accesorio) retiene el panel superior en su lugar durante el montaje y el mantenimiento.
  • kit de pies de caja (accesorio) para posicionamiento antideslizante en un escritorio.

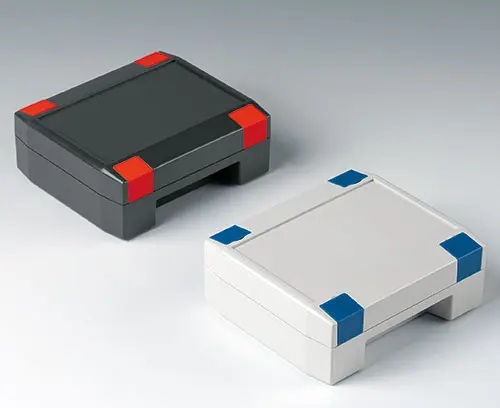

Material especial
Si lo solicita, también podemos moldear a medida muchas de nuestras cajas en colores/materiales especiales para que coincidan exactamente con sus requisitos. Para el nuevo SOLID-BOX, por ejemplo, sería posible tener los embellecedores de diseño moldeados por inyección en un color diferente para codificar la función o serie del dispositivo, o incluso tener toda la caja en el color corporativo de su empresa (cantidad mínima y factibilidad bajo pedido).

DECLARACIÓN DE DISEÑO

“SOLID-BOX ofrece lo que promete su nombre. En esta caja, estanca y especialmente resistente a los impactos, sus componentes se pueden colocar de forma estable y segura incluso en entornos inhóspitos, sin tornillos ni elementos de fijación visibles. Y, sin embargo, el diseño de las cajas le da a la robusta construcción una elegante ligereza. Los biseles ligeramente inclinados que rodean los lados largos y el juego de luces y sombras subrayan la calidad del producto".
Martin Nussberger, polyform Industrie Design

Crear PDF
  • Video
  • Ejemplos de aplicación

Application fields

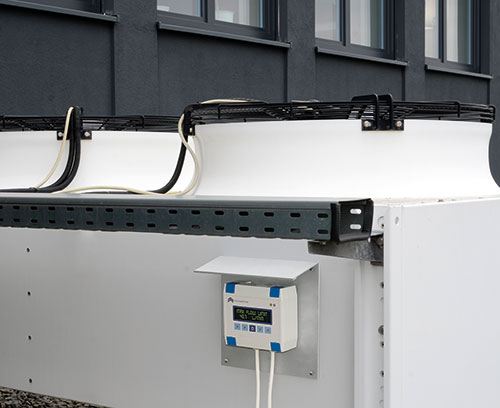

Ideal para equipos electrónicos y eléctricos de alta calidad utilizados en interiores o en áreas exteriores protegidas.

  • Construcción de maquinaria e instalaciones
  • Tecnología de calefacción, climatización y ventilación
  • IoT/IIoT
  • Automatización en fábricas - Smart Factory/Industria 4.0
  • Gateways
  • Registro de datos
  • Tecnologías de la información y las comunicaciones (TIC)
  • Instalaciones eléctricas
  • Tecnología de medición y regulación
  • Agricultura, ganadería
  • Sistemas de sensores
  • Ingeniería de Seguridad
  • Selección de todos los artículos
  • Accesorios
  • Documentos
  • Modificaciones específicas del cliente
C8011131 SOLID-BOX 115

C8011131

SOLID-BOX 115 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8011131

SOLID-BOX 115
Producto añadido a su lista
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
135x115x50mm
IP 66, IP 67, IK 08
C8011132 SOLID-BOX 115

C8011132

SOLID-BOX 115 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8011132

SOLID-BOX 115
Producto añadido a su lista
PC+ABS (UL 94 V-0)
light grey RAL 7035
135x115x50mm
IP 66, IP 67, IK 08
C8014181 SOLID-BOX 145

C8014181

SOLID-BOX 145 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8014181

SOLID-BOX 145
Producto añadido a su lista
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
180x145x60mm
IP 66, IP 67, IK 08
C8014182 SOLID-BOX 145

C8014182

SOLID-BOX 145 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8014182

SOLID-BOX 145
Producto añadido a su lista
PC+ABS (UL 94 V-0)
light grey RAL 7035
180x145x60mm
IP 66, IP 67, IK 08
C8017221 SOLID-BOX 175

C8017221

SOLID-BOX 175 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8017221

SOLID-BOX 175
Producto añadido a su lista
PC+ABS (UL 94 V-0)
anthracite grey RAL 7016
225x175x70mm
IP 66, IP 67, IK 08
C8017222 SOLID-BOX 175

C8017222

SOLID-BOX 175 Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.

Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit

Cerrar

C8017222

SOLID-BOX 175
Producto añadido a su lista
PC+ABS (UL 94 V-0)
light grey RAL 7035
225x175x70mm
IP 66, IP 67, IK 08
A0308132 Self-tapping screw 3 x 8 mm (T10)

A0308132

Self-tapping screw 3 x 8 mm (T10) Self-tapping screw with T10 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Cerrar

A0308132

Self-tapping screw 3 x 8 mm (T10)
Producto añadido a su lista
Stainless steel
A0399T10 Torx T10 screwdriver

A0399T10

Torx T10 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Cerrar

A0399T10

Torx T10 screwdriver
Producto añadido a su lista
A0399T20 Torx T20 screwdriver

A0399T20

Torx T20 screwdriver Screwdriver with ergonomic handle for reliably turning, tightening and loosening Torx T10 type screws. (original can deviate from photo)

Supply 1 screwdriver

Cerrar

A0399T20

Torx T20 screwdriver
Producto añadido a su lista
C2299031 Securing hinge for the cover

C2299031

Securing hinge for the cover For securing the cover (top part) when opening the enclosure.

Use with ROBUST BOX: the cover retention device can be mounted either on the right, left, top or bottom. Not suitable for sizes 200 x 300 mm and 240 x 360 mm.

Use with SOLID BOX: pre-moulded mounts for installation on the long sides of the bottom and top parts.

Supply 2 securing hinges

Cerrar

C2299031

Securing hinge for the cover
Producto añadido a su lista
PP
natural-coloured
C8100188 Set of enclosure feet

C8100188

Set of enclosure feet Ensure reliable positioning when using SOLID-BOX as a table-top enclosure. The feet are inserted into the bottom part of the housing from below and are self securing.

Supply 4 enclosure feet

Cerrar

C8100188

Set of enclosure feet
Producto añadido a su lista
SEBS (TPE)
volcano
C8100360 Internal hinge set

C8100360

Internal hinge set Additively manufactured hinge for holding the top part when opening the enclosure.
Easy installation in existing fastening pillars on the long sides of the bottom and top parts.

Supply 2 hinges, 4 screws

Cerrar

C8100360

Internal hinge set
Producto añadido a su lista

Opciones de productos para Solid-Box

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
